600W方形陶瓷加热组件结构设计

　　在小型工件焊接预热、工位局部恒温、电子元器件拆焊返修这类需要精准局部供热的场景里，这类方形陶瓷加热组件的应用覆盖率非常高，不同于整体空间升温的加热设备，它的供热范围完全集中在自身安装面覆盖的区域，不会对周边非加热区域的元器件、工装结构造成多余热影响，很适合小范围定点加热的作业需求。

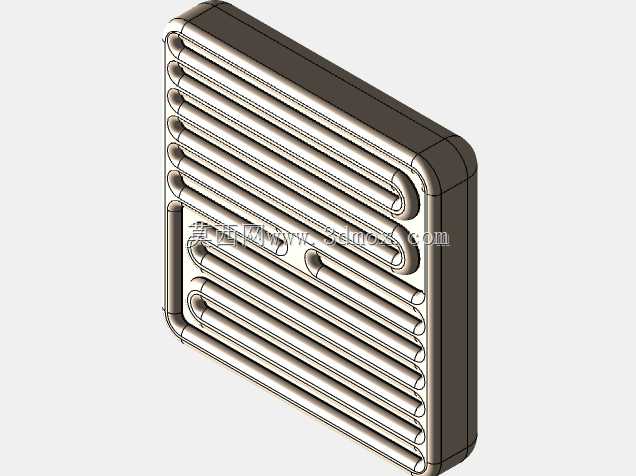

　　这款加热组件的额定功率为600W，外形尺寸严格控制在120x120mm的方形规格，厚度方向做了圆角包边处理，没有尖锐的棱角结构，不管是嵌入安装到工装台的预留槽位，还是通过侧边固定孔锁附在支架上，都不会因为边角磕碰损伤周边的布线或者操作人员的防护手套。主体发热部分采用迂回排布的金属发热管路结构，管路之间保持均匀的等距间隙，既保证整个发热面的温度分布均匀性，避免局部温度过高导致被加热工件受热变形，也预留了足够的热膨胀空间，设备长时间连续工作时，发热管路的热伸长量可以通过间隙释放，不会因为结构挤压出现管路变形、开裂的问题。

　　从结构设计的逻辑来看，外层的陶瓷基座承担了绝缘、导热、耐高温的三重作用，陶瓷材料本身的红外辐射率较高，工作时除了接触式的热传导供热，还会通过红外辐射的方式向外传递热量，针对表面吸波特性较好的工件，加热效率会比纯接触加热提升不少。发热管路的排布特意避开了安装固定位的区域，固定孔周边的陶瓷基座温度会比中心发热区低15%左右，锁附固定用的金属螺丝不会因为长期处于高温环境出现退火松脱的问题，也能减少固定位置向安装支架传递的热量，降低支架的耐热设计要求。

　　实际选型使用时，需要注意安装边界的预留：组件背面需要预留至少10mm的空气隔热层，或者搭配硅酸铝隔热棉做隔热处理，避免热量反向传递到安装基板上，影响基板上其他电气元件的工作稳定性。供电接线端设置在组件的侧边位置，接线时要选用耐温200℃以上的硅橡胶编织线，接线端子处要套陶瓷绝缘护套，避免高温环境下导线绝缘层老化破损出现漏电风险。

　　这类加热组件的发热面平面度控制在0.2mm以内，和被加热工件贴合时不需要额外涂抹太厚的导热硅脂，薄薄一层填充微观间隙就能达到很好的导热效果，日常维护时只需要定期清理发热面的焊渣、残留助焊剂即可，不需要拆解内部结构，维护成本很低。针对焊接工位的使用场景，它的升温速度可以在3分钟内从室温升到200℃的工作温度，不需要长时间预热等待，工位切换作业时可以快速达到设定温度，不会耽误生产节拍。如果是用于小尺寸工件的烘烤预热，还可以通过外部温控器搭配热电偶实现精准控温，温度波动范围可以控制在±5℃以内，满足不同工件的加热温度要求。

　　结构建模过程中，需要重点注意发热管路的弯曲半径设计，弯曲半径不能小于管路直径的1.5倍，否则管路弯折处会出现截面变形，影响内部介质（如果是液热版本）或者发热丝的排布，甚至会造成弯折处应力集中，长期冷热循环下出现开裂漏热的问题。陶瓷基座的包边结构要做0.5mm的倒角处理，既可以提升基座的结构强度，避免安装时边角崩裂，也能减少安装过程中操作人员被划伤的风险。
