径向进气式涡轮叶轮组件结构设计

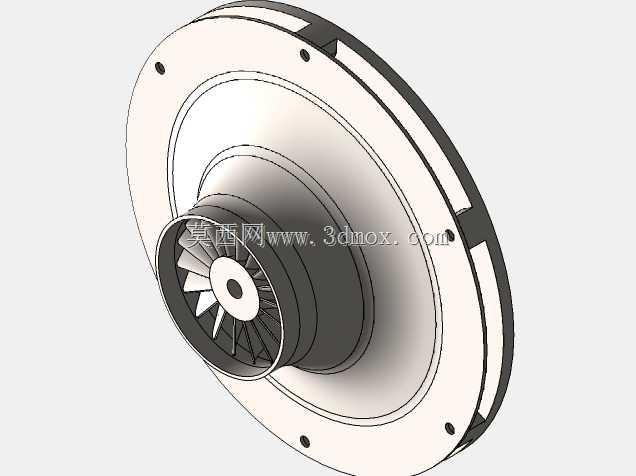

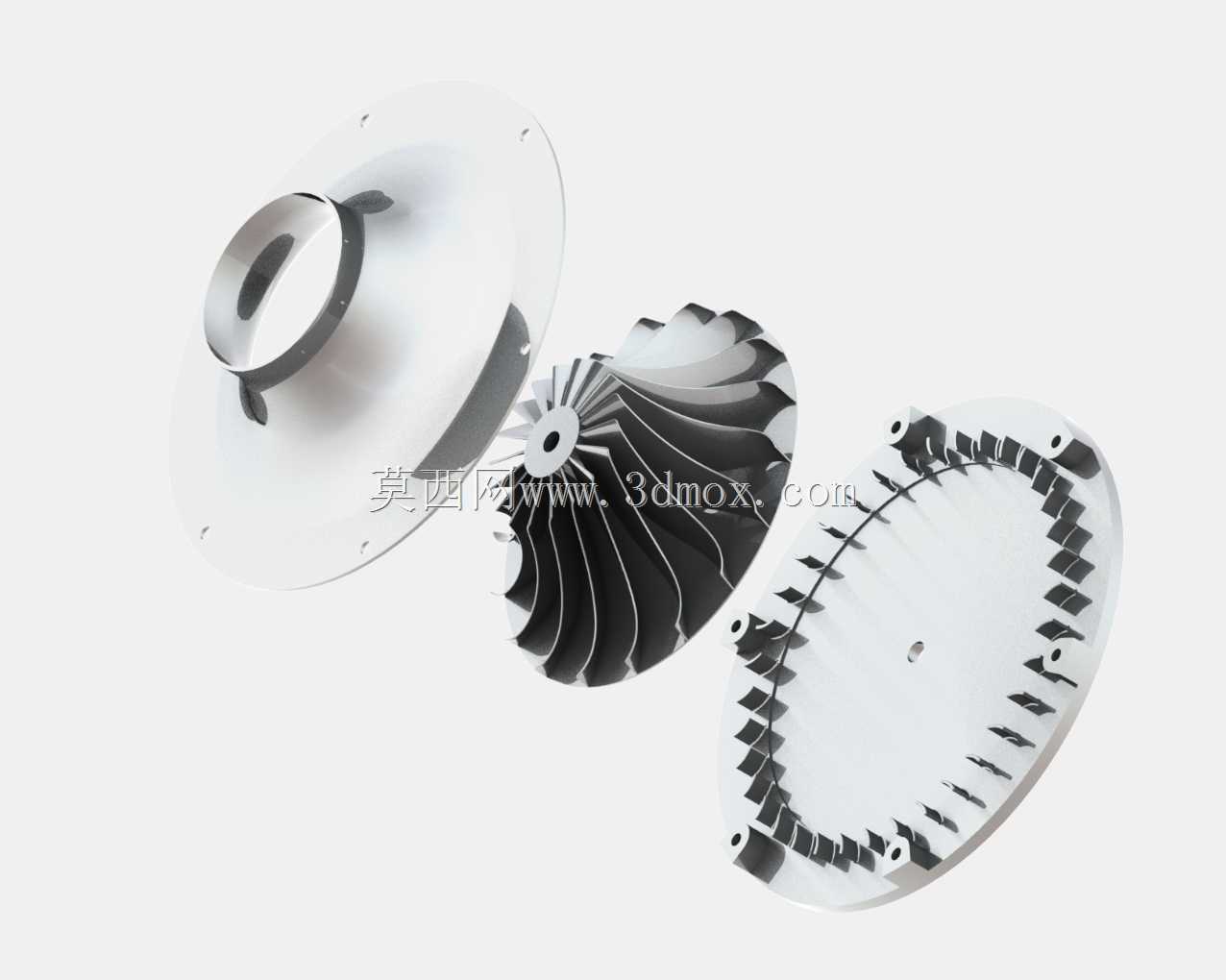

　　这套涡轮组件采用分体式结构设计，核心由导流端盖、径向叶轮、带安装定位的轮盘三部分组成，拆分式的结构逻辑完全匹配小尺寸涡轮的加工与装配需求，避免了整体式结构在复杂流道加工时的刀具干涉问题，也为后续的动平衡校正留出了单独的配重调整空间。从实际应用场景来看，这类小尺寸径流式涡轮可适配小功率燃气轮机、微型涡轮增压器、高速风机以及部分流体能量回收装置，在需要将流体动能转化为旋转机械能、或是通过高速旋转对流体做功增压的工况中，这类结构的气动效率表现优于同尺寸的轴流式结构，尤其在小流量、高转速的工作区间内，径向叶片的流道设计能更好地约束流体流向，减少叶顶间隙带来的泄漏损失。

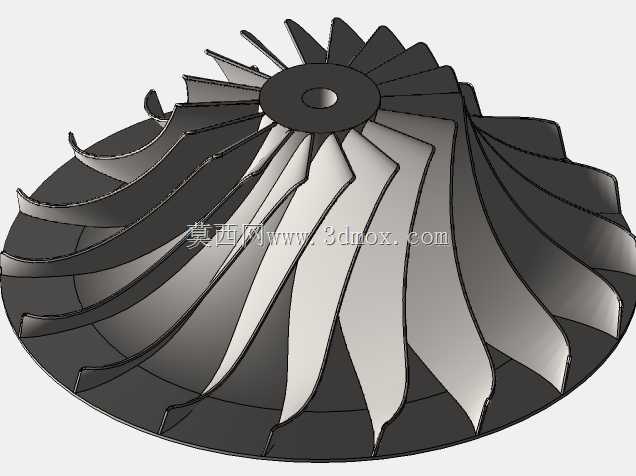

　　叶轮部分采用后弯式三元扭曲叶片设计，叶片沿轮周均匀分布，叶型从进气端到出气端的曲率经过平滑过渡，进气边做了圆角钝化处理，避免高速气流冲击下产生应力集中，同时也能降低进气端的流动阻力。叶片与轮毂的连接位置采用大圆角过渡，既减少了流道内的气流涡旋，也能分散高速旋转时叶片根部的离心应力，避免长期运行下出现疲劳断裂。导流端盖的型面与叶轮进气边的轮廓完全匹配，安装后能与叶轮进气侧形成平滑的进气通道，引导气流沿轴向进入叶轮后转向径向流出，端盖上的环形凸台结构既起到安装定位的作用，也能在装配时与壳体配合形成密封面，减少气流从装配间隙泄漏的问题。

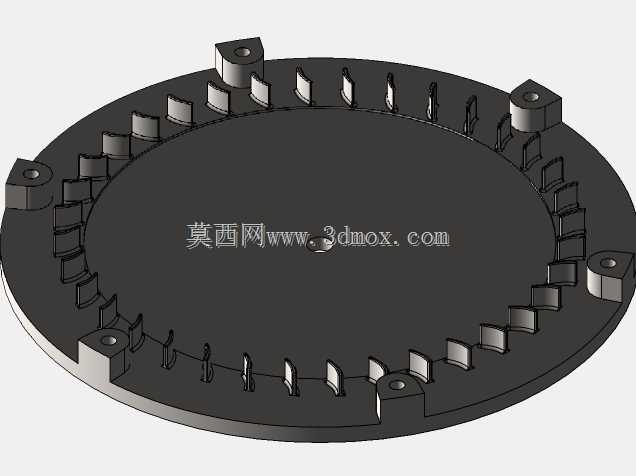

　　底部轮盘的设计兼顾了安装定位与流道约束功能，轮盘外缘均匀分布的安装孔可直接与设备壳体或输出轴端的连接法兰对接，孔位的位置度公差控制在0.02mm以内，保证装配后叶轮的旋转同轴度，降低高速运转时的振动量。轮盘内侧的环形阵列凸台结构，一方面可对流出叶轮的气流进行整流，减少出口气流的紊流，另一方面也能在装配时对叶轮的轴向位置进行限位，避免运行过程中叶轮出现轴向窜动。轮盘中心的定位孔与输出轴采用间隙配合，装配时通过定位销传递扭矩，相比过盈配合的装配方式，更便于后期的维护拆解与易损件更换。

　　从安装边界来看，整套组件的轴向装配尺寸经过紧凑化设计，各部件装配后的轴向累计公差控制在0.1mm以内，可适配内部安装空间有限的小型动力设备。径向尺寸上，叶轮的最大旋转外径与壳体内壁预留了0.3-0.5mm的间隙，既避免了高速旋转下的热膨胀碰磨，也不会因为间隙过大导致叶顶泄漏损失过高。设计过程中针对不同转速工况做了应力校核，叶轮部分的最大应力出现在叶片根部与轮毂的连接位置，在额定工作转速下的安全系数高于2.5，满足长期连续运行的强度要求。流道部分的设计经过气动仿真验证，在额定流量工况下，气流在流道内的流动分离区域占比低于5%，能保证稳定的能量转换效率，不会出现明显的喘振边界提前的问题。

　　在实际选型适配时，需要注意这套涡轮组件的工作介质适配性，若用于含尘量较高的气体工况，需要在进气端加装过滤装置，避免硬质颗粒撞击叶片导致叶型缺损，影响动平衡精度。若用于高温燃气工况，可根据工作温度区间更换对应耐高温的材质，常规工况下采用铝合金材质即可满足强度与重量要求，高温工况下可替换为高温合金或钛合金材质，同时需要重新校核不同温度下的材料强度与热膨胀量，调整装配间隙的预留值。组件的动平衡等级建议达到G2.5以上，适配最高每分钟数万转的工作转速，避免高速运转下的振动传导至设备其他部件，影响整体设备的运行稳定性。
