游艇门阻尼传动结构三维设计

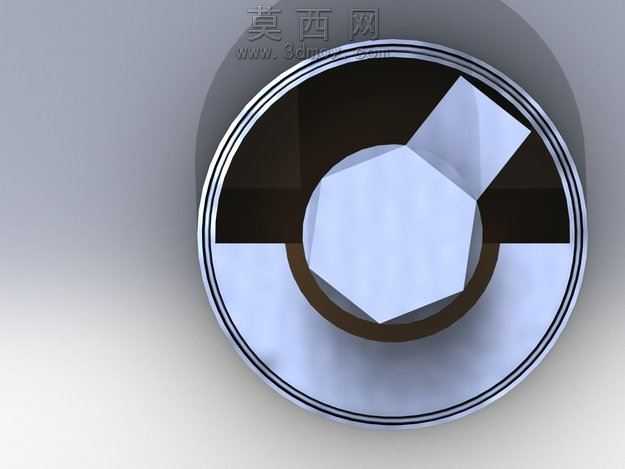

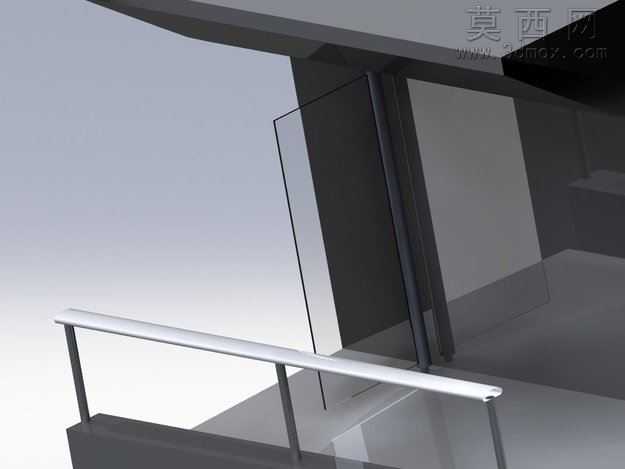

本作品采用三维建模软件完成游艇重型门阻尼传动结构的全参数化设计，整体建模过程严格遵循机械设计公差规范，先完成核心传动部件的基准定位，以竖直传动轴为装配基准，依次搭建推力轴承、流体阻尼容器、门体连接铰座、密封组件等子部件的三维模型，所有零件均按照实际加工尺寸绘制，还原了各部件的装配间隙与配合关系。建模阶段对不同材质部件做了区分设置：结构件采用6061铝合金材质参数，渲染时还原金属哑光质感，密封O型圈设置橡胶材质的弹性纹理与哑光黑表面效果，门体玻璃部件设置半透明折射材质，还原实际玻璃的透光与反射特性，金属紧固件统一做镀锌金属的亮面质感处理，整体渲染效果清晰区分各功能部件，便于直观查看结构组成。结构设计上，核心采用执行器与流体容器的阻尼差速方案，仅允许少量积液传递，通过流体密度与阻尼间隙匹配门体最高转速与加速度需求，避免门体转动时的冲击负荷；门铰链采用连续式无平衡负载的扭矩支撑结构，适配玻璃门体的轻量负载传递需求，推力轴承设置于顶板位置承担大部分结构自重，可根据安装需求额外加装阻尼器调整阻尼系数；流体阻尼容器内置海绵结构，可在流体温度超过阈值时实现溢流缓冲，执行器配置运动连接器，可在强风等极端工况下实现液压锁止，保障门体结构安全。传动部件设计可承受400毫米扭矩负荷，所有结构件采用6061铝合金材质，支持后续加工、焊接与T4、T6热处理工艺强化结构强度；盖板与流体容器采用线密封结构，配置O型密封圈实现免维护密封效果，流体容器可充满阻尼液，适配船舶强风工况下的阻尼系数调整需求，门体最大转动角度设置为140度，满足游艇舱门的开合使用需求，安装点位预留通用安装接口，可适配不同型号的游艇舱门安装场景。
