CVX500型矿用分级水力旋流器组结构

　　在矿山磨矿分级回路、非金属矿提纯、尾矿干排预处理这类工况里，单台小直径旋流器的处理量往往跟不上现场球磨机的出料规模，因此多台旋流器成组布置的旋流器组是现场的核心分级单元，这套CVX500规格的旋流器组模型，就是针对这类中等处理量分级场景做的结构设计。从实际工况适配来看，这类旋流器组主要承担磨矿后矿浆的粒度分级作业，把磨矿回路里粒度合格的矿浆分离出来送入后续选别工序，粗颗粒物料返回球磨机再次研磨，避免矿石过磨同时提升磨矿系统的处理效率，也可用于含泥矿石的脱泥、重介质选矿环节的介质回收、尾矿浓缩等作业场景，适配的矿浆浓度范围覆盖10%-40%，给矿压力控制在0.08-0.25MPa区间即可稳定运行。从结构设计逻辑来看，

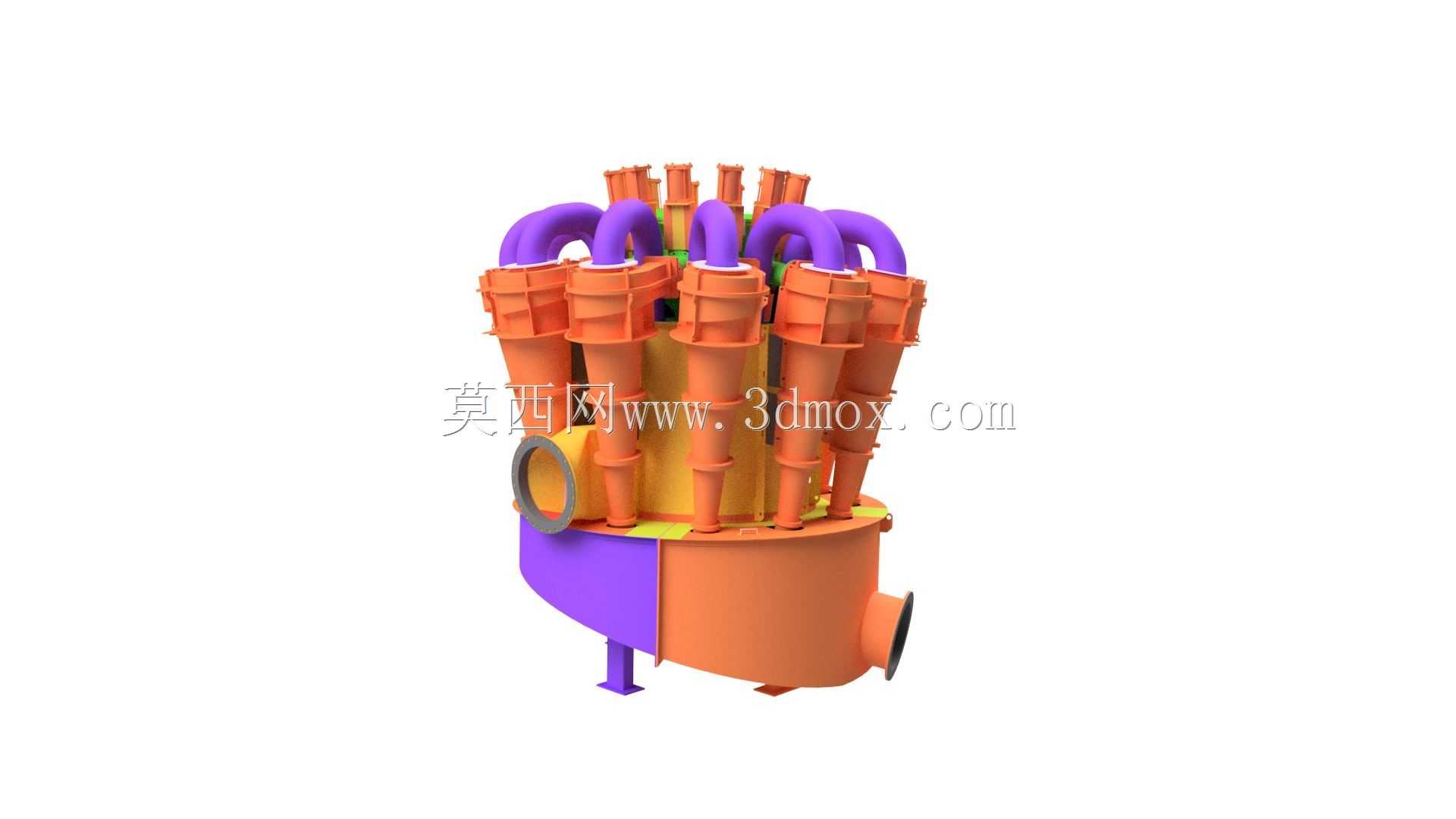

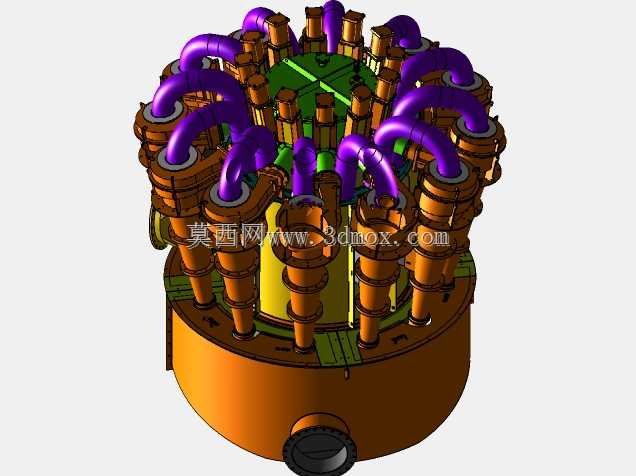

　　模型采用的是径向放射状布置方式，所有旋流器的进料口都接入下部的圆柱形给矿分配桶，这种布置方式能最大程度缩短进料管路长度，减少矿浆输送过程中的压头损失，同时保证每台旋流器的进料压力、进料浓度保持一致，避免单台旋流器负荷偏差过大导致的分级效率波动。每台旋流器的溢流管通过顶部的紫色弯管汇入溢流收集管路，底流口则直接对准下部的底流收集槽，这种上下分流的结构设计，能让分级后的两种物料直接进入各自的输送管路，避免跑冒滴漏问题。旋流器本身采用的是渐开线进料结构，相比切线进料的设计，渐开线进料口能让矿浆进入旋流腔后更平稳地形成旋转流场，减少进料口处的湍流扰动，降低旋流器内部的局部磨损，同时提升分级精度，减少粗颗粒误入溢流的概率。

　　旋流器的椎体段采用分段式设计，不同段可以根据磨损情况单独更换，不用整体报废旋流器主体，降低现场运维的备件成本。下部的给矿分配桶侧面设置了大口径的进料接口，另一侧设置了检修人孔，方便停机时进入桶内清理沉积的矿砂、检查进料口的磨损情况，分配桶底部设置了排污口，停机检修时可以排空桶内残留的矿浆，避免矿浆沉积板结堵塞管路。整个设备的支撑结构采用三点式支腿设计，支腿底部预留了地脚螺栓安装孔，安装时需要保证整个设备的垂直度偏差不超过千分之一，避免旋流器组倾斜导致内部流场偏移，影响分级效率。从安装边界来看，这套旋流器组的整体高度适配常规选矿车间的层高要求，进料口、溢流口、底流口的接口都采用标准法兰连接，能直接和现场的矿浆管路对接，

　　不需要额外做非标转接件。设计过程中充分考虑了磨损防护的需求，旋流器的进料腔、椎体段、底流口这些易磨损部位，都预留了耐磨衬里的安装厚度，实际生产时可以根据处理矿石的硬度，选择聚氨酯、橡胶或者高铬铸铁材质的衬里，延长设备的连续运行周期。另外，每台旋流器的进料管路上都预留了阀门安装位，现场可以根据实际处理量的波动，灵活调整投入运行的旋流器台数，不用整体停机调整，适配不同生产负荷下的分级需求，比如磨矿系统低负荷运行时，可以关闭部分旋流器的进料阀，保证运行的旋流器进料压力维持在合理区间，避免压力过低导致分级精度下降。流场设计上，通过调整旋流器溢流管的插入深度、底流口直径的配比，可以灵活调整分级粒度，适配不同矿石的分级粒度要求，比如在一段磨矿分级回路中，可以配置较大的底流口，保证粗颗粒充分返回磨矿环节，在二段分级或者细粒分级场景中，可以更换更小直径的底流口，获得更细的溢流产品。整个模型的结构完全按照实际工程尺寸建模，各个部件的连接关系、法兰尺寸、支腿安装位置都和实际设备一致，结构设计人员可以直接参考这个模型完成车间布置、管路对接、基础载荷计算等工作，不需要再重新测绘设备外形，能大幅缩短选矿厂设计阶段的设备选型与布置周期。
