选矿厂富集与精矿处理工段钢结构框架

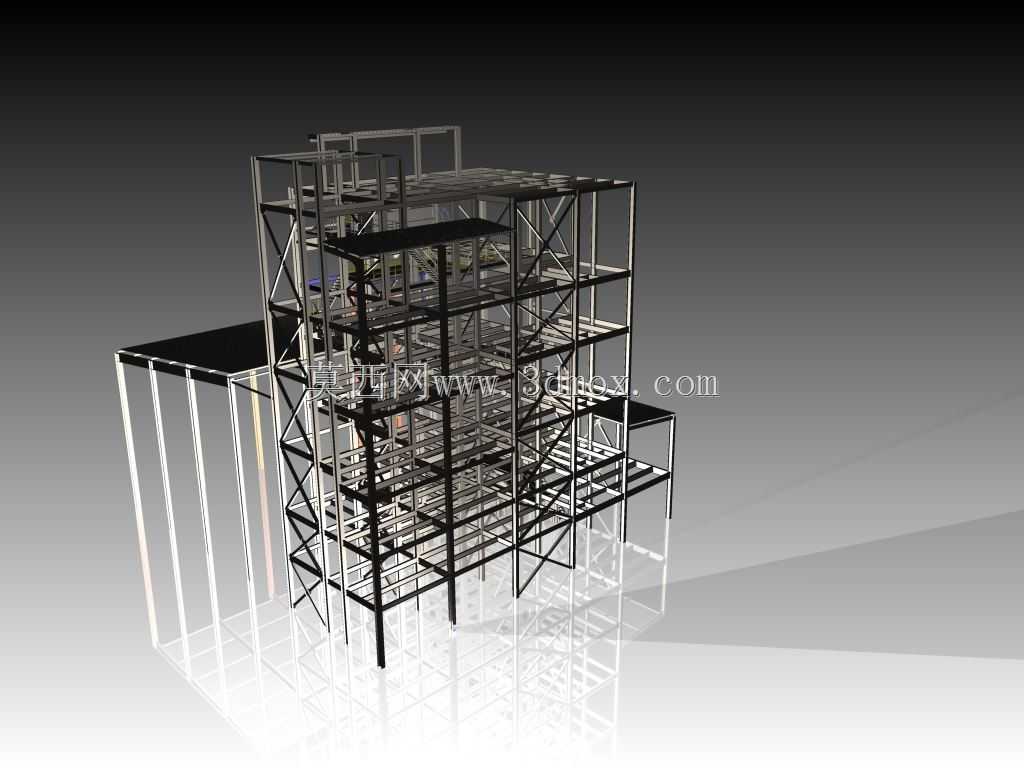

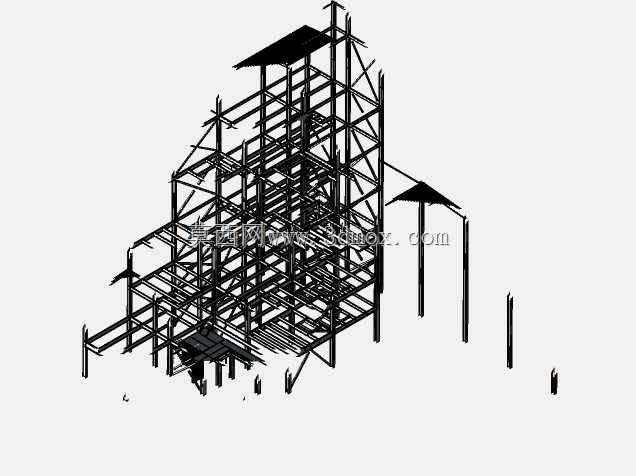

这套三维结构对应选矿流程里的富集与精矿处理工段承载框架，日常应用在黑色金属、有色金属矿选厂的磨矿后分选、精矿脱水输送环节，主要承担该工段所有工艺设备的承重、管线排布支撑、操作检修平台的功能，是选厂核心工艺段的主要承载结构。从设计逻辑来看，整个框架采用多层钢构排布，完全匹配选矿工艺的物料流向——矿浆从上层给入分选设备，逐层完成粗选、精选、扫选的重力或浮选作业，最终精矿通过底层输送设备转运至下一工段，框架的层高设置完全对应各工艺设备的安装高度、检修操作空间需求，每层预留的设备吊装洞口、管线穿层位置，都对应常规选矿设备的接口尺寸，避免后期安装时二次拆改结构。框架主体采用H型钢作为主立柱与主横梁，斜向支撑采用等边角钢交叉布置，抵消设备运行时的振动载荷，尤其是浮选机、振动脱水设备运行时产生的交变载荷，通过交叉斜撑均匀传递到主立柱，再传导至基础承台，避免结构出现共振隐患。各层操作平台采用花纹钢板铺设，临边设置防护栏杆，平台的荷载取值按照选矿设备的运行重量、检修时的物料堆载、操作人员活载综合取值，主通道位置预留1.2米的通行宽度，满足日常巡检、小型配件搬运的需求。安装边界方面，框架底部的柱脚采用预埋螺栓连接，基础承台的预埋点位完全匹配柱脚底板的螺栓孔位，框架整体的长宽尺寸适配常规选厂该工段的厂房跨度，侧边预留的附架位置可以对接外部的物料输送栈桥、管线桥架，不需要额外增设独立支撑结构。设计时还考虑了选矿车间的腐蚀环境，所有钢构件的表面处理预留了防腐涂层的厚度余量，构件连接节点采用高强螺栓铰接加焊接的组合形式，既保证安装时的对位调整空间，又能满足长期运行的结构强度要求，各层的设备安装基座提前在横梁上预留了螺栓连接孔位，对应主流选矿设备的安装脚位尺寸，减少现场安装时的开孔作业量。
