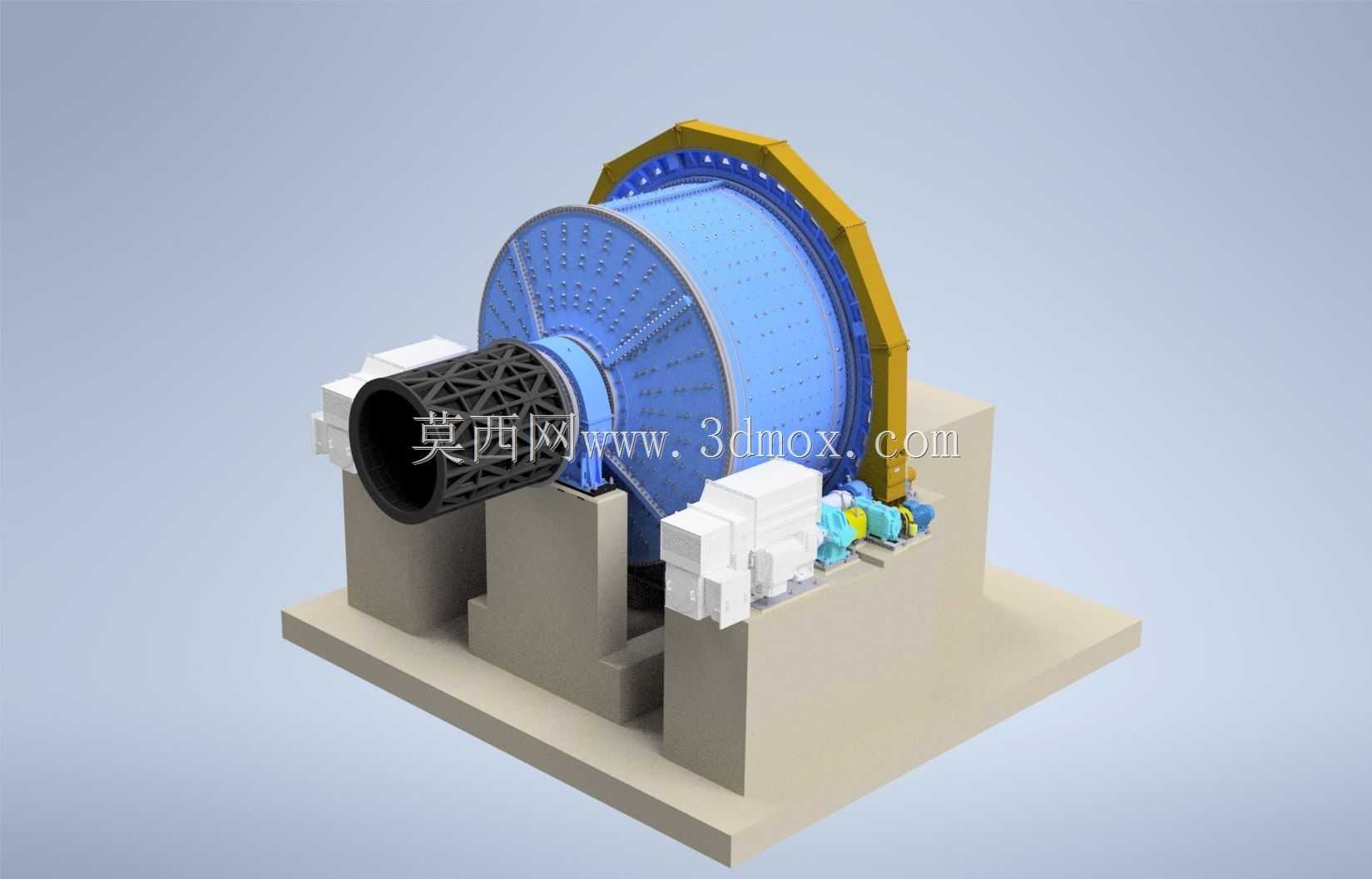

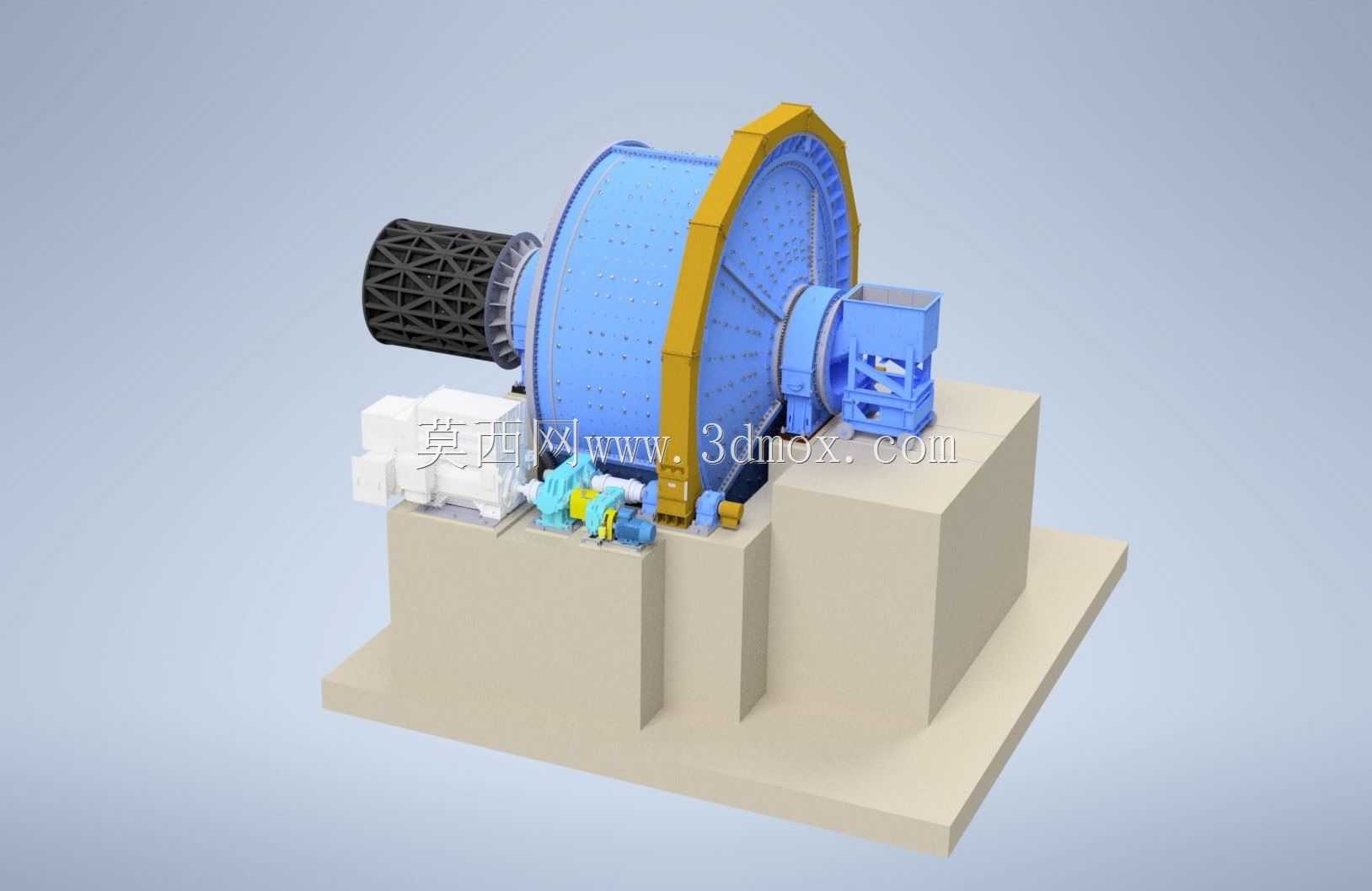

10.36x5.18半自磨机带库梅拉驱动总成

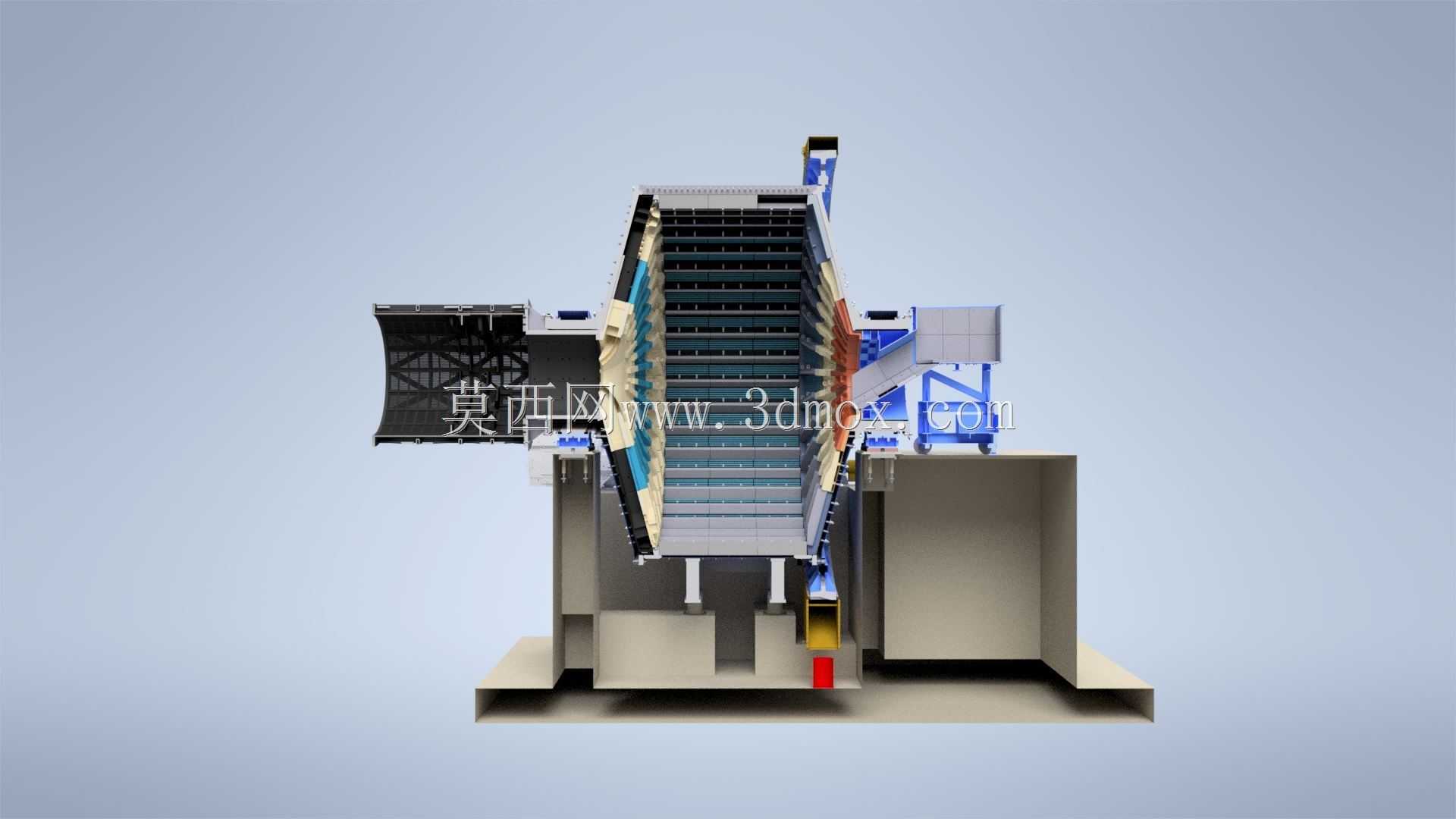

　　在黑色金属、有色金属矿山的选矿厂磨矿工段，以及建材、化工领域的物料粉磨作业线中，半自磨机承担着原矿破碎后的第一段粗磨任务，是整条物料处理链路里的核心重型设备，其运行稳定性直接决定整条产线的处理效率与后续分选工序的进料粒度合格率。这套半自磨机总成采用大直径筒体设计，配套MEGALINER耐磨衬里结构，搭配2台4500kW的WEG电机配合库梅拉驱动系统，能够适应高硬度矿石的连续重载作业需求，单台设备的日处理量可匹配万吨级选矿产线的进料要求。从结构设计逻辑来看，整套总成的建模完全遵循现场安装的实际布局逻辑：筒体部分采用端盖与筒身分段建模的方式，衬板的排布严格按照衬里安装的螺栓孔位对齐，进料端设置的格栅式进料筒可控制进料粒度上限，

　　避免过大块矿石进入筒体造成衬板冲击损伤；筒体两侧的主轴承座采用混凝土基础预埋的安装形式，建模时预留了基础螺栓的安装孔位与二次灌浆的操作空间，轴承座的支撑筋板布局完全匹配重载工况下的受力分布，可承受筒体满负荷装球、装料时的径向载荷与运转过程中的偏载冲击。驱动端的布局采用双电机同步驱动的形式，配套的减速单元与联轴器的安装位置严格对齐筒体主轴的同轴度要求，建模时还原了驱动底座与混凝土基础的连接接口，以及润滑管路、冷却管路的排布走向，现场安装时可直接参照模型的空间位置进行管路预制，减少现场测绘的工作量。筒体周边的防护结构采用分段式护罩设计，既满足运转时的安全防护要求，又预留了衬板更换时的操作空间，

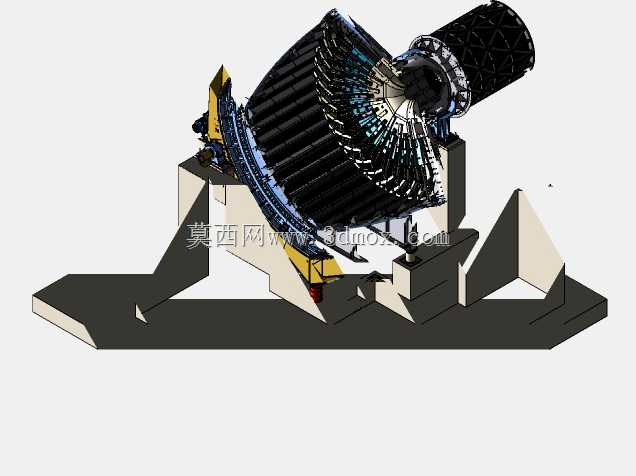

　　护罩的快拆结构建模时还原了实际的连接卡扣位置，日常检修时可快速拆卸对应段护罩完成衬板检查与更换作业。从安装边界来看，整套设备的基础占地尺寸匹配大型选矿厂的磨矿车间跨距要求，进料端与上游皮带输送机的落料点位置、出料端与下游螺旋分级机或者旋流器给料口的衔接位置都在建模时做了空间位置校验，不会出现设备安装后上下游衔接不畅的问题；主电机的散热空间、检修吊装的预留空间也都在模型中做了对应体现，设计阶段就规避了后期设备就位后检修空间不足的问题。衬里部分的建模还原了MEGALINER衬板的快装结构，相比传统衬板，这种衬板的单块重量更大、安装螺栓更少，更换时的吊装作业时间更短，可有效减少设备停机检修的时长，衬板的提升条角度设计匹配筒体的设计转速，

　　能够在筒体运转时将钢球与物料带到合适的高度后抛落，实现最优的冲击磨矿效果，避免衬板异常磨损或者磨矿粒度不达标的问题。润滑系统的建模包含了主轴承的稀油润滑管路、驱动系统的油脂润滑点布局，每个润滑点的接口位置、管路走向都做了清晰的呈现，现场配管时可直接参照模型确定管路支架的安装位置，避免管路与设备运转部件出现干涉。整套模型的结构拆分完全按照实际设备的装配层级进行，从基础预埋件、轴承座、筒体、衬板、驱动单元到防护附件都做了独立的零件建模，装配关系完全符合实际设备的装配顺序，结构设计人员在做同类型磨机选型或者产线布局时，可直接调用模型进行空间校验，也可参照其衬板排布、驱动布局的设计逻辑优化现有磨机的结构设计，减少设计阶段的反复校核工作量。
