JBL水滴造型桌面扬声器结构设计

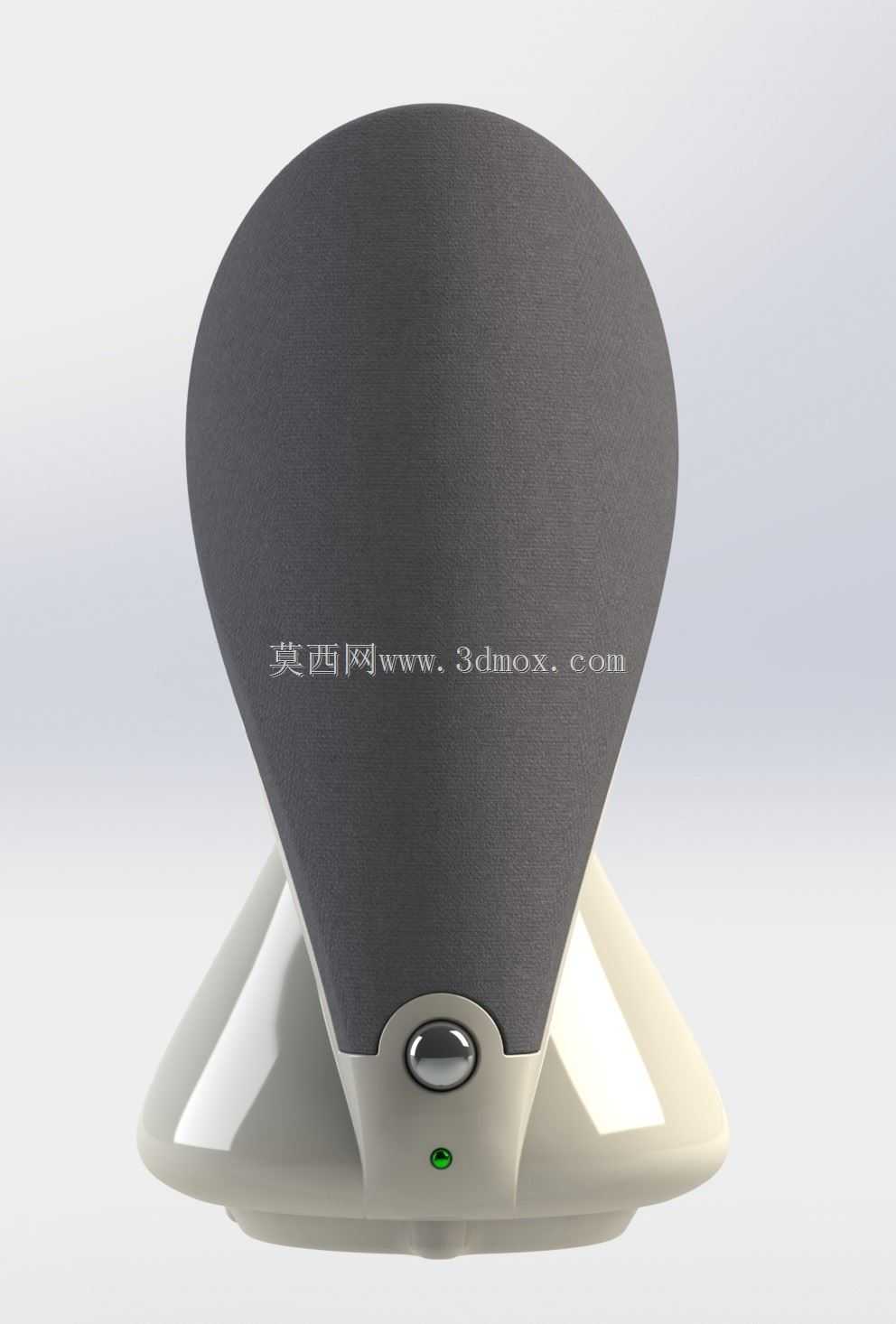

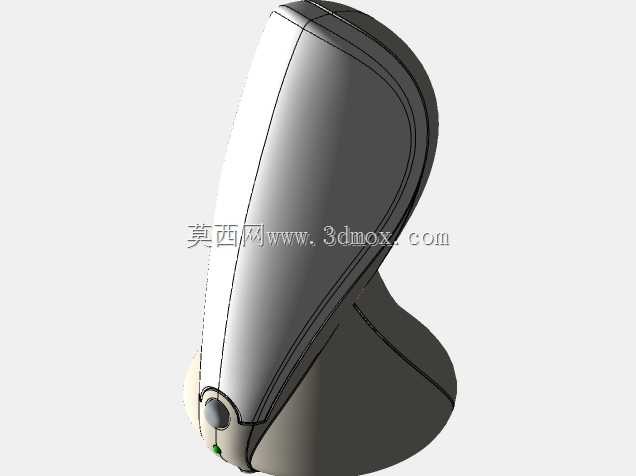

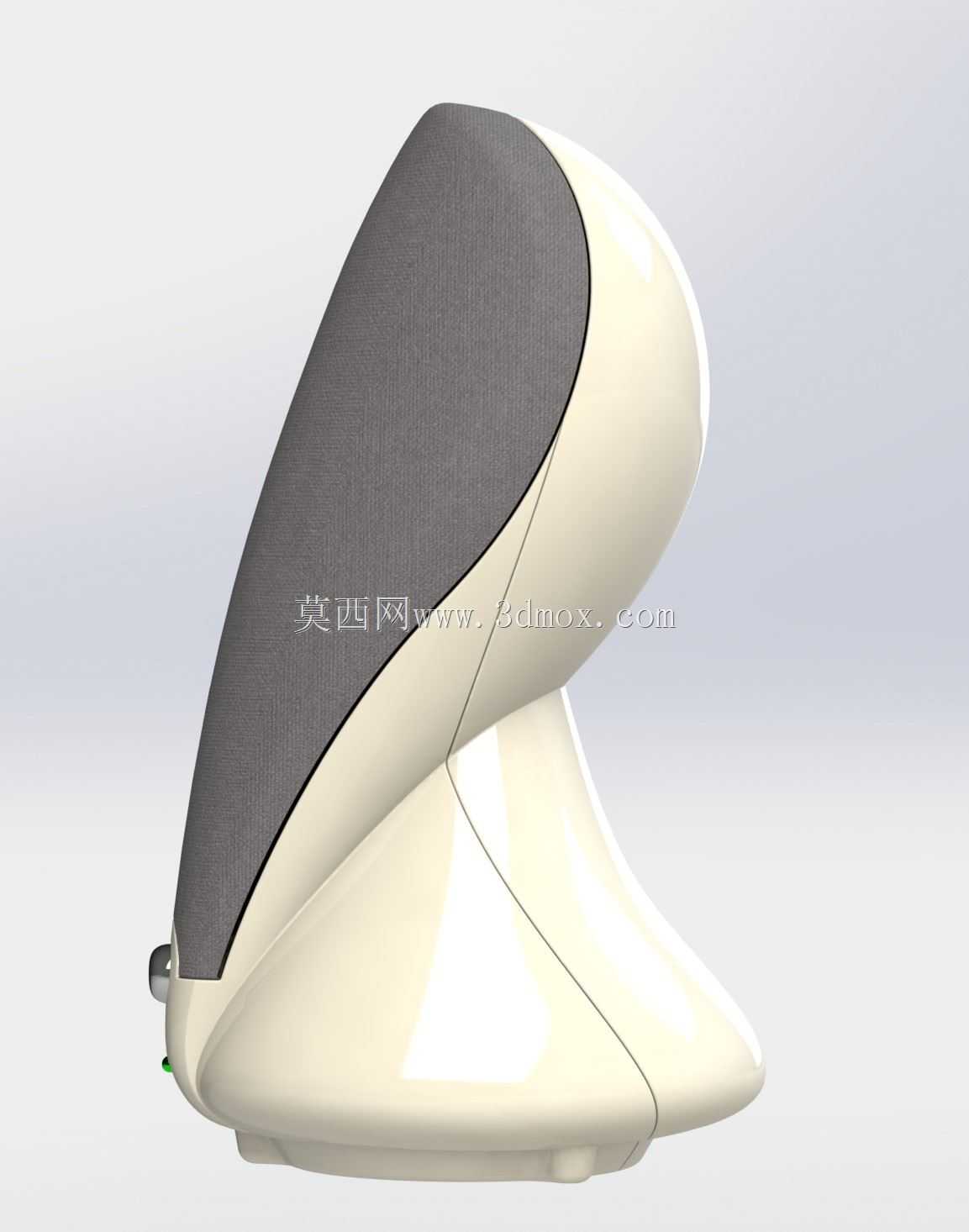

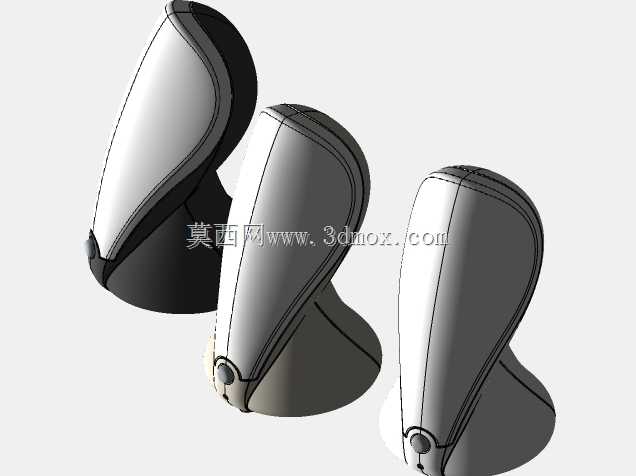

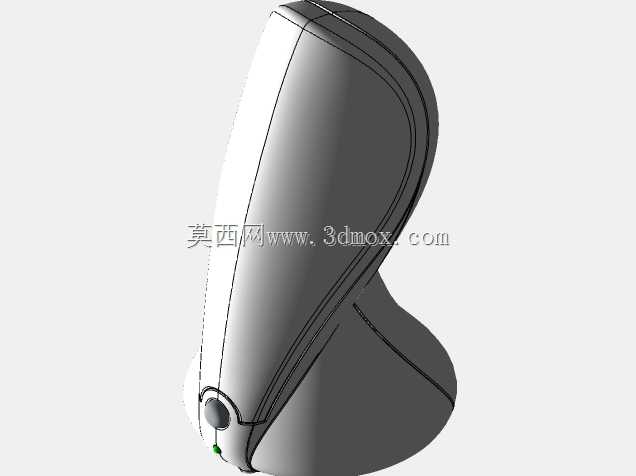

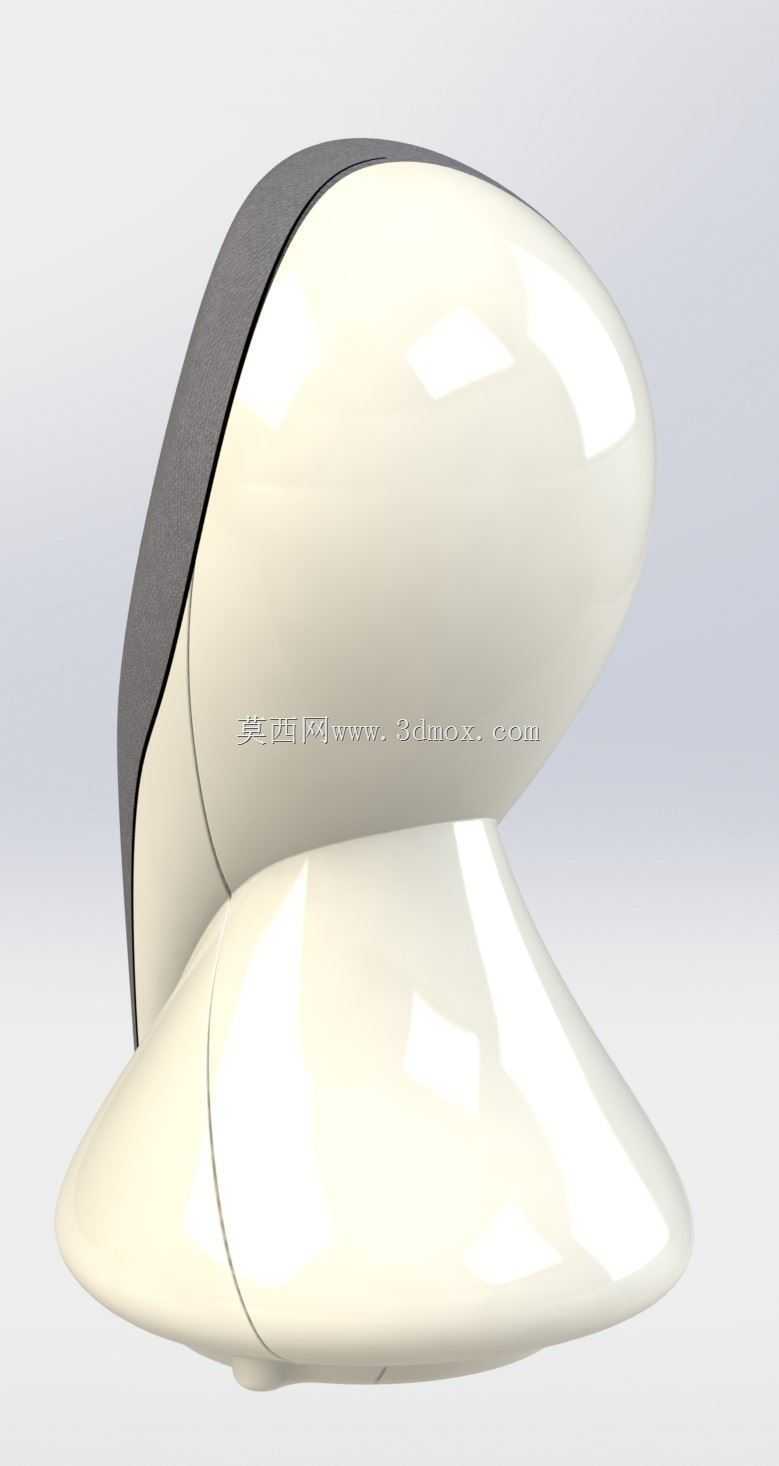

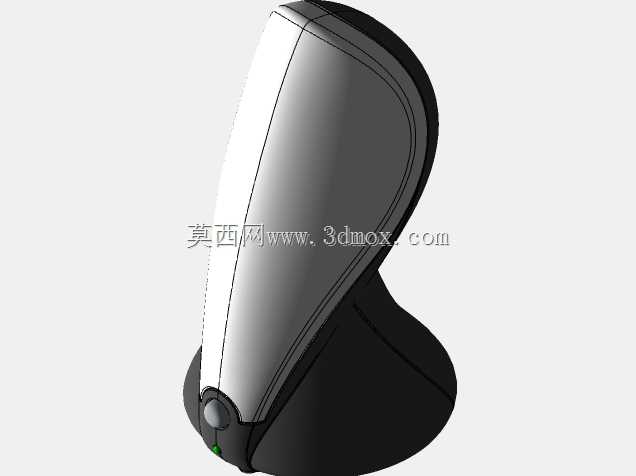

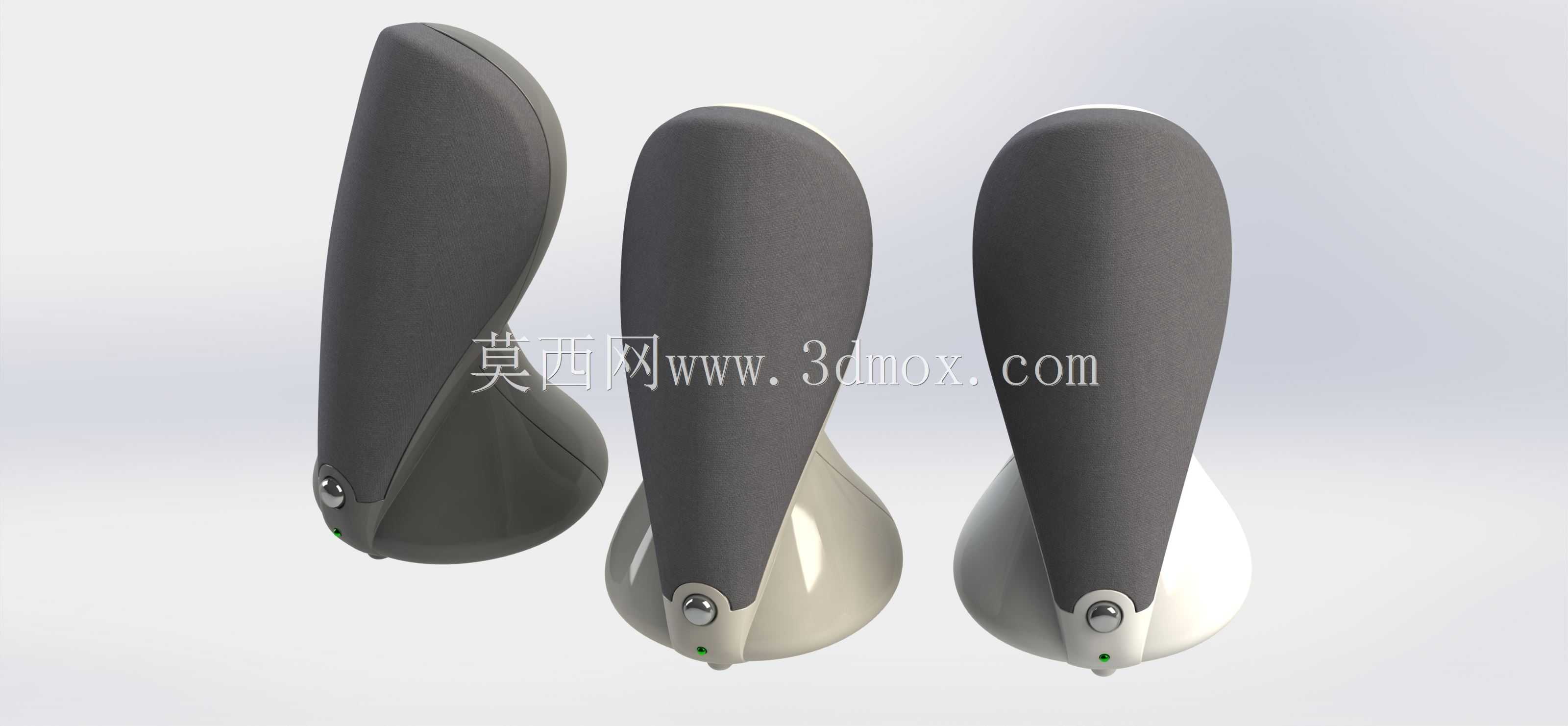

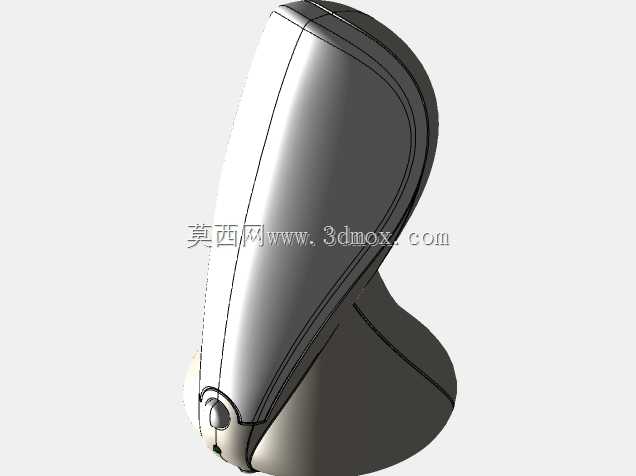

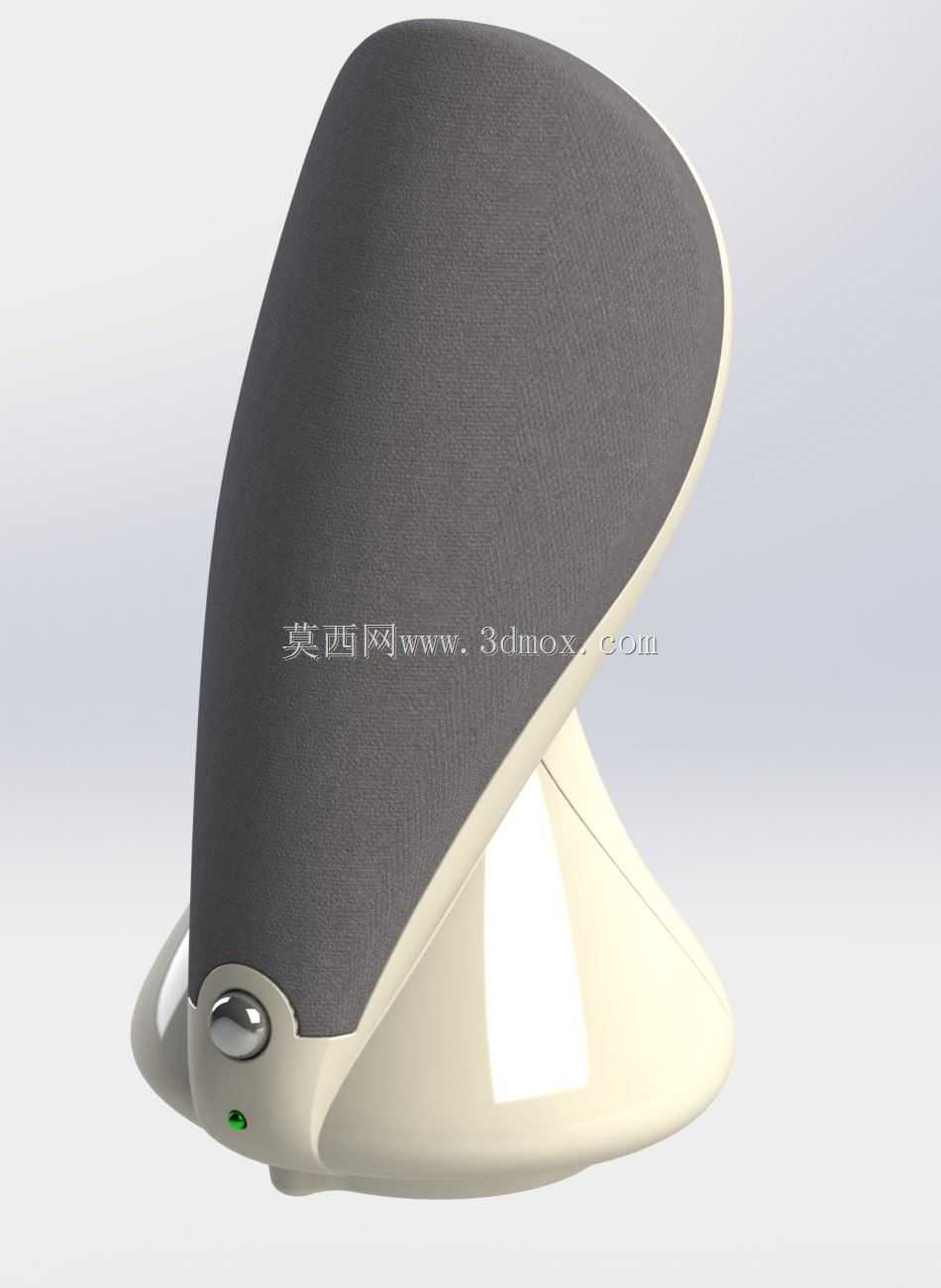

　　这款桌面扬声器采用流线型水滴式立姿结构设计，整体形态从圆润底座向上收窄形成符合人体工学的握持弧度，单只产品可独立放置于桌面边缘，也可成对组成立体声摆放组合，适配办公桌面、居家床头柜、小型展示台等多种窄空间摆放场景，不会占用过多平面操作区域。从结构设计逻辑来看，底座部分做了内凹式配重腔体预留，可内置配重块降低整机重心，避免日常触碰出现倾倒问题，底座底面预留环形防滑垫安装槽，可粘贴3mm厚度的硅胶防滑垫，增大与桌面的静摩擦系数，即使放置在光滑玻璃、烤漆桌面也能保持稳定。发声单元的安装腔体采用一体化流线型内壁设计，没有多余的直角结构，可减少腔体内的声波反射驻波，优化中高频声音的扩散效果，腔体侧壁厚度均匀控制在2.2mm，

　　既保证壳体结构强度，也不会过度占用内部声学空间。产品正面下部设置嵌入式状态指示灯与功能按键安装位，按键采用下沉式设计，按键表面与壳体曲面保持齐平，不会破坏整体流线外观，指示灯做了柔光扩散结构预留，避免光线直射产生刺眼问题。从安装边界来看，单只扬声器底座最大直径为85mm，整机高度为190mm，最厚处位置距离放置平面的垂直高度为120mm，厚度为62mm，成对摆放时建议左右间距保持在1.2m-1.8m之间，与使用者的听音距离保持在0.8m-1.5m区间，可获得最佳的立体声结像效果。壳体采用上下分模结构，分模线沿产品侧面最大轮廓线设置，合模后不会在正面视觉区域留下明显合模痕迹，上下壳体通过卡扣加底部两颗隐藏式螺丝固定，

　　螺丝孔位于防滑垫安装区域内，装配完成后防滑垫可完全遮盖螺丝孔，保证外观完整性。内部走线沿壳体内壁的走线槽布置，走线槽深度为3mm，可通过卡扣固定线材，避免线材晃动产生异响，同时预留了蓝牙模块、功放电路板的安装定位柱，定位柱高度统一为5mm，可适配通用尺寸的小型音频功放板，装配时电路板通过螺丝固定在定位柱上，与壳体之间留有足够的散热间隙，长时间工作也不会出现热量堆积问题。底座侧面预留了充电接口与音频输入接口的开孔，开孔位置做了0.5mm的内凹倒角，可避免插拔线材时刮花接口周边壳体，接口处的密封胶圈安装槽宽度为1.2mm，可加装硅胶密封圈提升日常使用的防泼溅能力，应对桌面不小心洒落的少量液体。产品的曲面造型经过多次曲率调整，

　　所有外表面的曲率过渡均保持G2连续，没有尖锐棱角，握持时贴合手掌弧度，移动搬运时不会产生硌手的触感，壳体表面可做磨砂亲肤涂层处理，既提升触感，也能减少日常使用留下的指纹痕迹。在声学结构设计上，发声单元的出声方向略微向上倾斜15度，刚好对准使用者坐姿状态下的耳部高度，不需要额外调整摆放角度就能获得正对的声音传播路径，减少桌面反射对音质的影响，腔体后部预留了被动辐射器的安装位，可拓展低频下潜深度，提升小体积箱体的低频表现。
