盖因塔g431通讯接线塑料防护盒结构

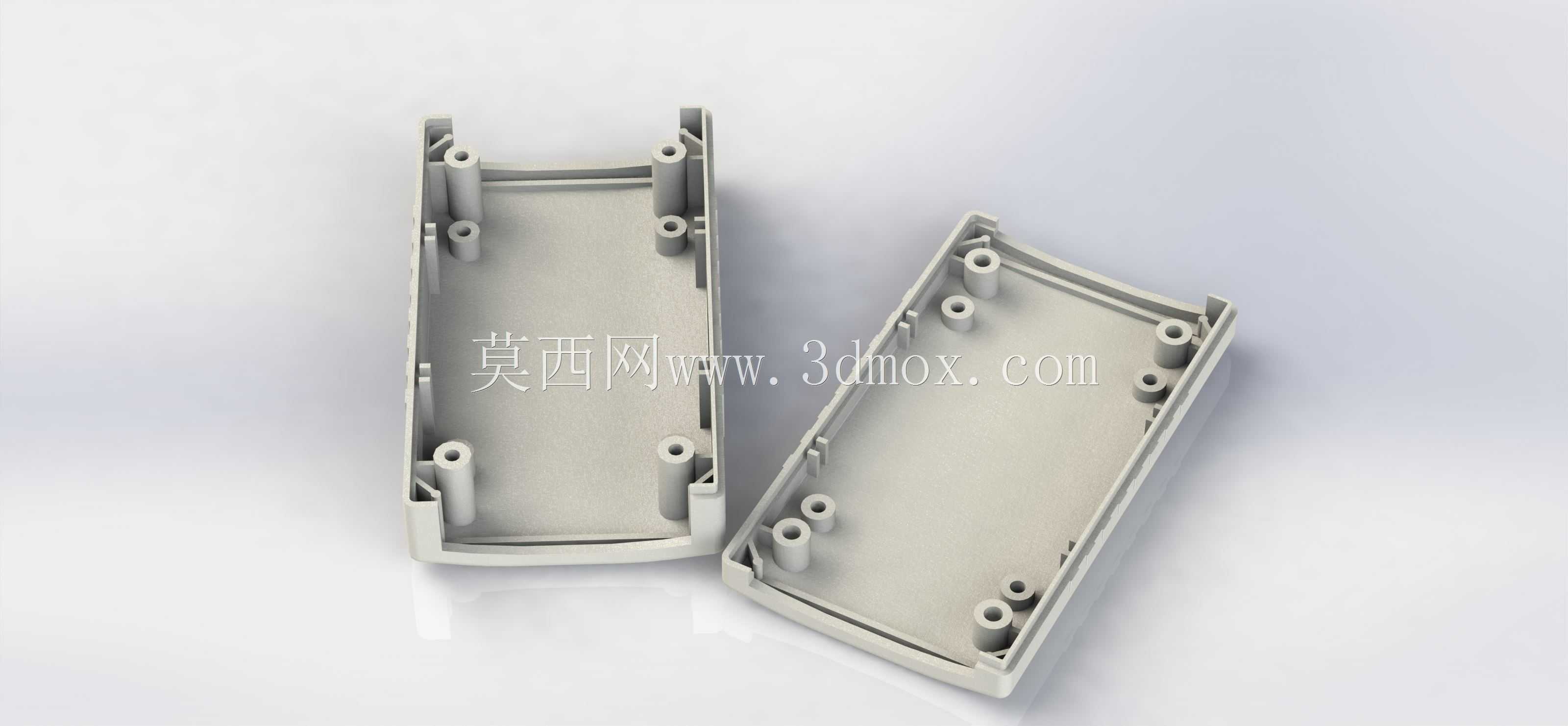

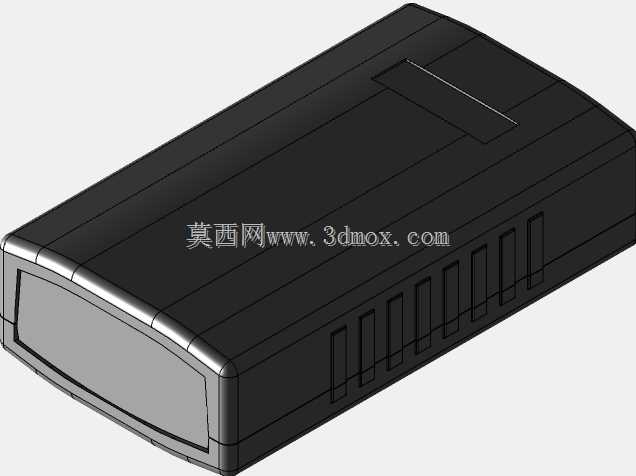

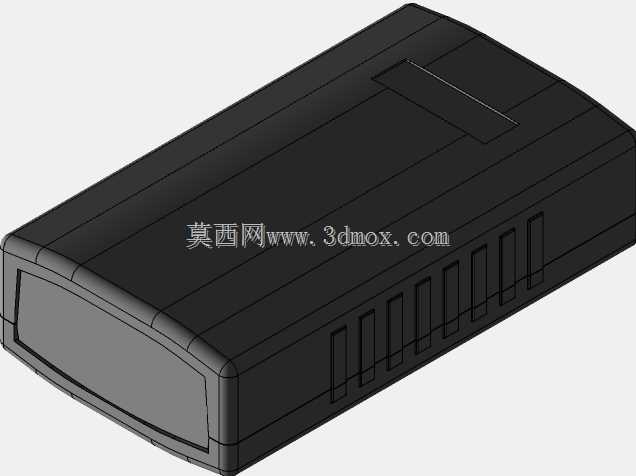

　　在弱电通讯布线、小型电子模块集成的现场施工场景里，这类小型盒型防护壳体是出镜率极高的基础配件，很多刚入行的结构设计人员容易忽略这类小壳体的设计细节，觉得就是个简单的塑料盒子，实际落地时往往会因为安装间隙、壁厚设计、接口适配的问题导致批量装配出问题。这款盒体采用上下扣合的分体式结构，没有额外设计外露的螺丝孔位，扣合边缘做了阶梯式止口配合，既可以保证扣合后的拼接缝隙均匀控制在0.15mm以内，避免日常使用中灰尘、飞溅的水渍从拼接缝渗入内部，也能省去装配时额外打螺丝的工序，提升现场组装的效率。从结构形态来看，盒体整体做了圆角过渡处理，所有外露棱边的R角控制在2mm，既可以避免注塑生产时出现应力集中导致的边角缺料、翘曲问题，

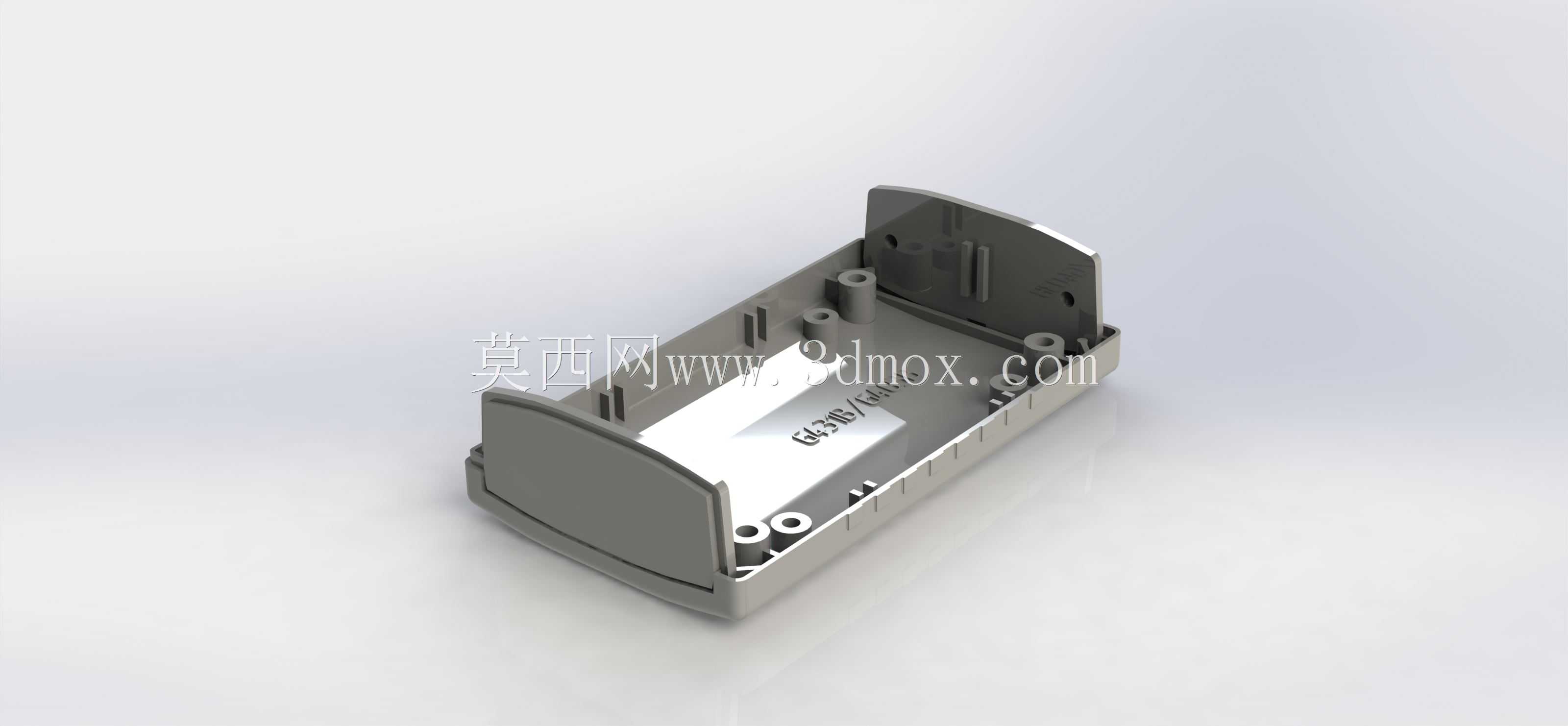

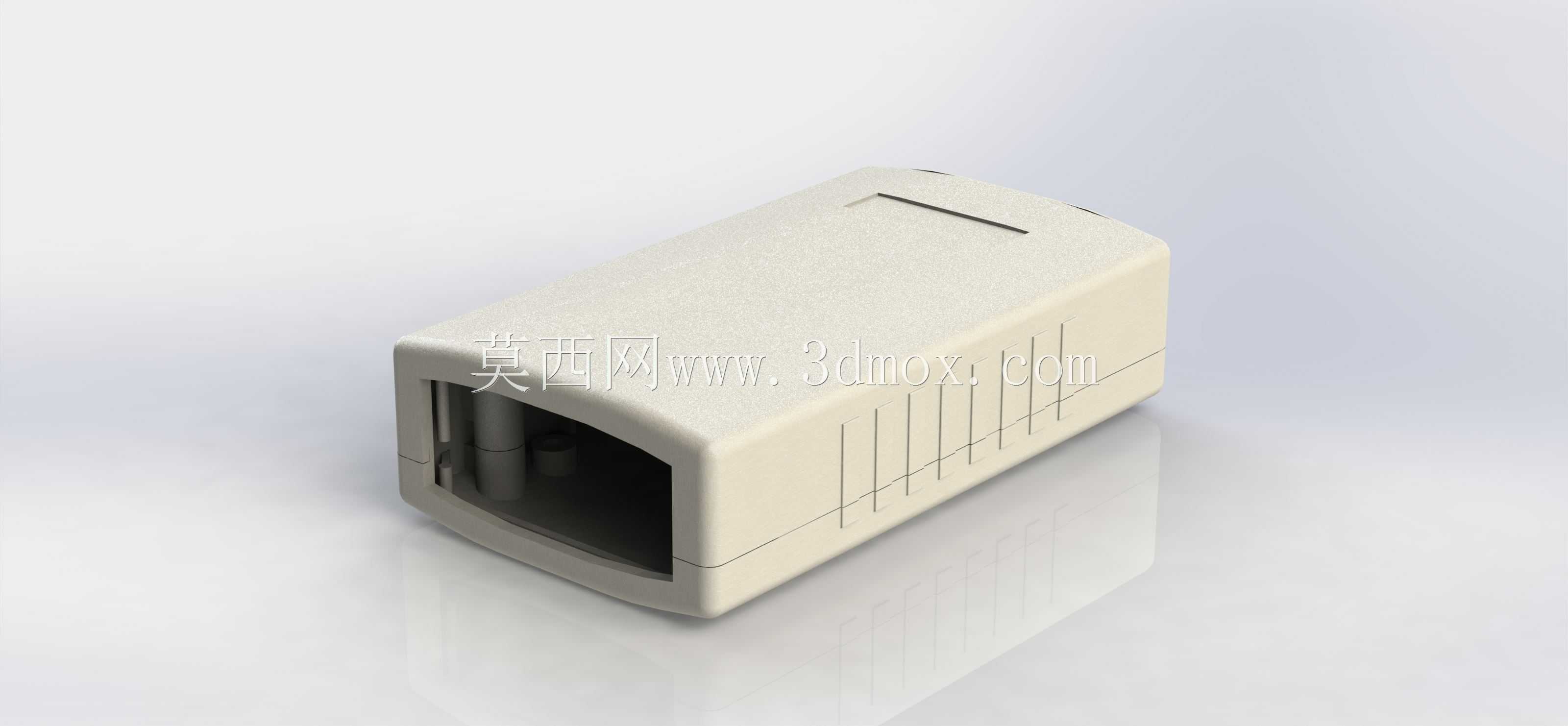

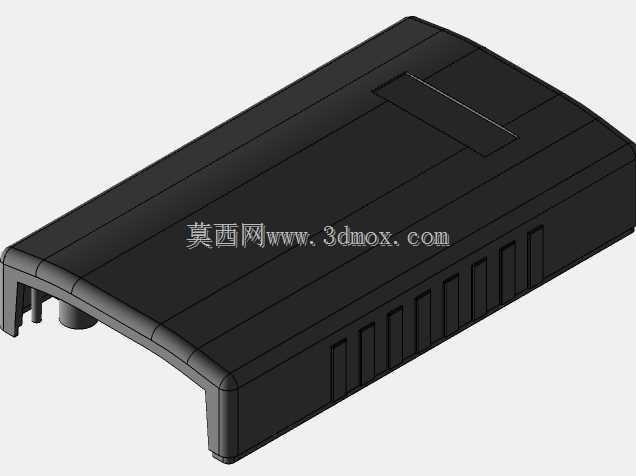

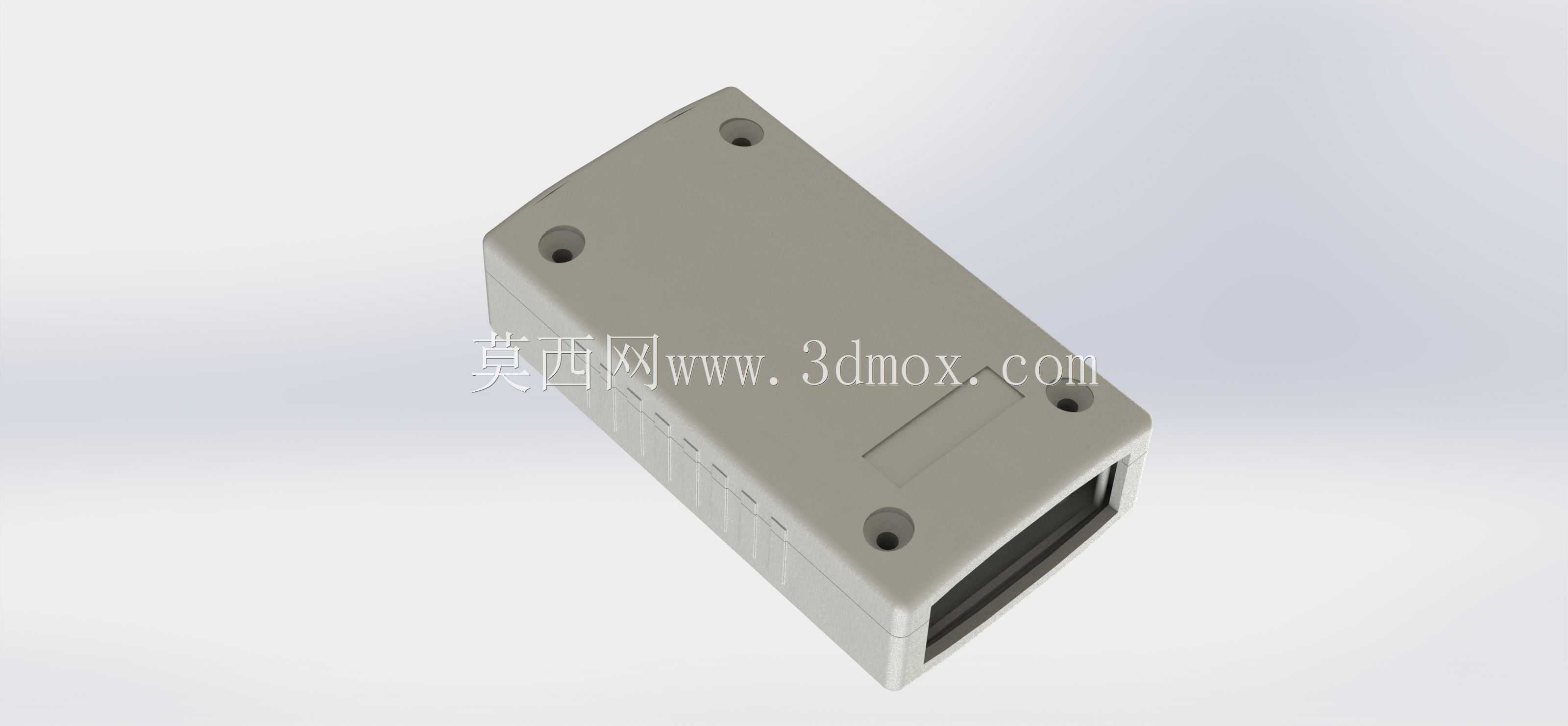

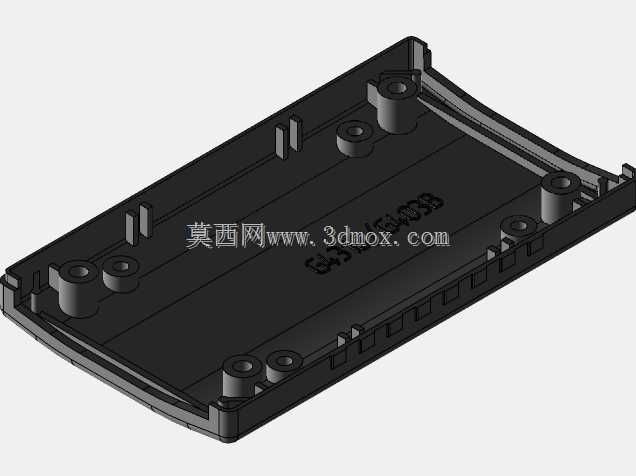

　　也能在现场布线操作时防止锋利边角划伤施工人员的手部，这类细节在工业配件设计里是很容易被忽略的点，很多新手建模时习惯做直角边，开模后才发现不仅成型不良，使用时也存在安全隐患。盒体一端预留的开口是标准的通讯线缆接入位，开口内部做了限位筋条，筋条高度1.2mm，间距刚好匹配常规RJ类通讯接头的外形尺寸，接头插入后不会出现径向晃动，配合内部预留的2mm安装柱位，可以直接将小型通讯转接PCB板通过自攻螺丝固定在盒内，不需要额外设计固定支架，减少了配套零件的数量。盒体侧面的竖向凹槽不是单纯的装饰纹理，每道凹槽的深度控制在0.5mm，间距3mm，一方面可以增加盒体表面的摩擦力，施工人员插拔线缆时握持不易打滑，另一方面可以在注塑成型时减少壳体表面的缩痕，因为这类盒体的平均壁厚在2mm，螺丝柱位置的局部壁厚如果达到3mm以上，表面很容易出现缩印，增加侧面的凹槽结构可以均衡壁厚差，提升成品的外观良率。从安装边界来看，这款盒体的整体尺寸适配常规的墙面明装底盒的安装孔位，背部预留的两个挂装孔是葫芦孔形态，大孔直径6mm，小孔直径3.5mm，现场安装时可以先将固定螺丝拧在安装基面，预留2mm的螺丝头间隙，直接将盒体挂装后向下滑动卡紧即可，不需要托着盒体拧螺丝，单人就能完成安装操作。在材料选型的适配性上，这款结构的拔模斜度统一做了1.5度，既适合采用ABS材料做普通室内场景的常规使用，

　　也可以替换为PC+ABS合金材料用于有一定抗冲击要求的工业现场场景，不需要修改模具结构就能适配不同材料的成型需求。盒体内部的空间做了分区设计，靠近线缆接口的位置预留了10mm的线缆弯曲半径空间，避免线缆接入后弯折角度过大导致线芯断裂，远离接口的位置预留了电子元件的安装空间，最高可以容纳高度12mm的直插元件，不需要额外加高盒体高度，整体外形保持紧凑。很多人在设计这类小型防护盒时，容易把内部空间做的过于紧凑，没有预留线缆的弯曲余量，现场施工时往往会出现线缆插不到位、扣合时压到线芯的问题，这款结构在设计时就提前考虑了现场布线的操作余量，哪怕是没有太多经验的施工人员，也能快速完成内部接线和盒体扣合。另外盒体的上下盖配合位置做了0.

　　2mm的过盈配合量，扣合后不需要额外打胶就能达到基础的防尘效果，如果是在湿度较高的场景使用，还可以在止口位置加装薄款橡胶密封圈，盒体上预留的密封圈安装槽深度0.8mm，宽度1mm，不需要修改壳体主体结构就能升级防护等级，适配更多不同的使用场景。在工业通讯、楼宇自控、弱电安防这类项目里，这类小型防护盒的用量非常大，结构设计的合理性直接影响现场施工效率和后期使用的稳定性，很多项目后期出现的通讯接触不良问题，往往都是因为防护盒设计不合理，导致线缆受力松动、灰尘进入接口造成的，这款盒体的结构设计从施工操作、成型工艺、长期使用的多个维度做了平衡，没有多余的冗余结构，每一处的形态设计都对应实际使用中的具体需求，没有为了外观做不必要的异形结构，最大化降低了注塑生产的成本和现场装配的难度。
