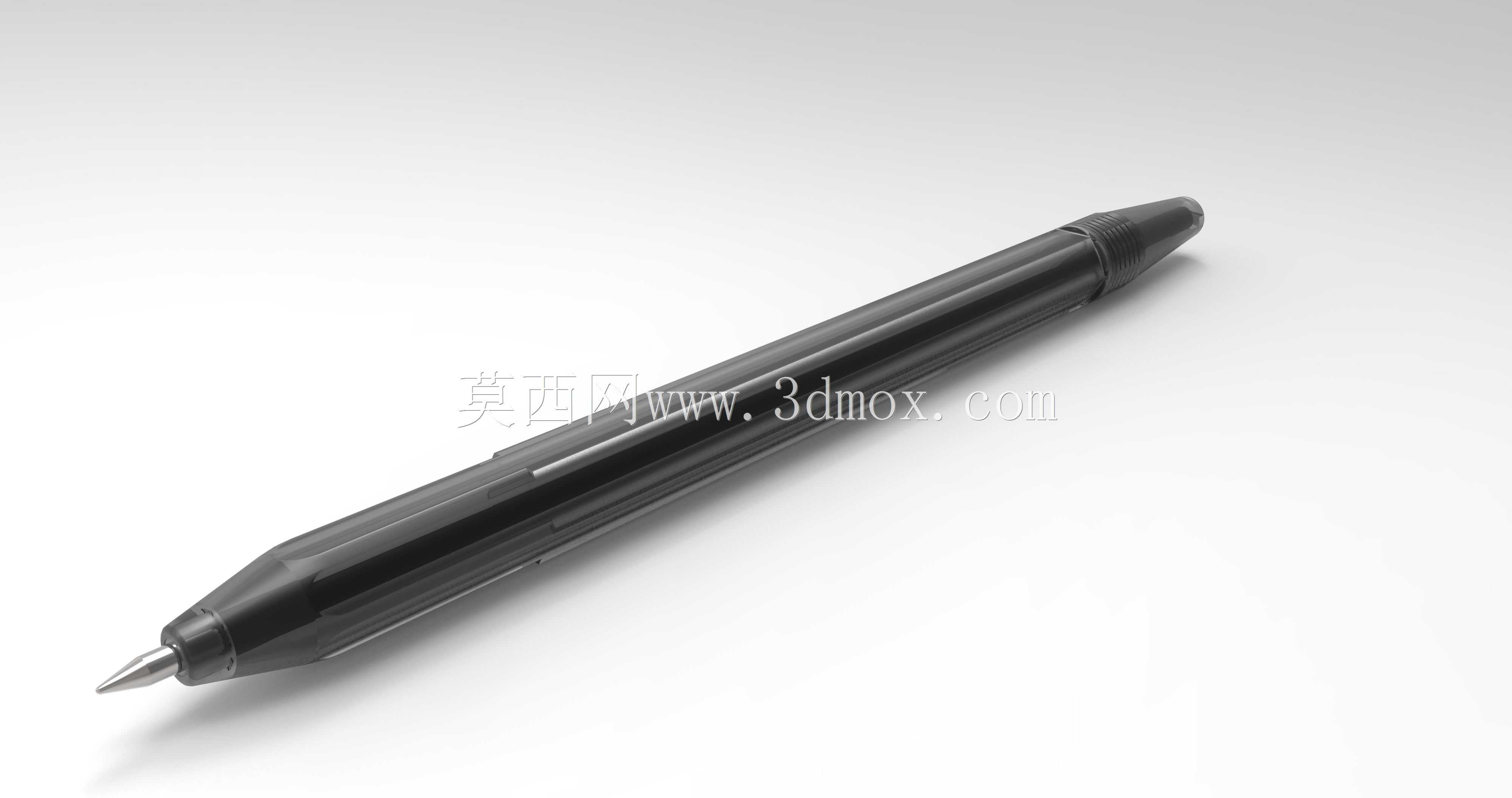

按动式中性笔整笔结构三维数模

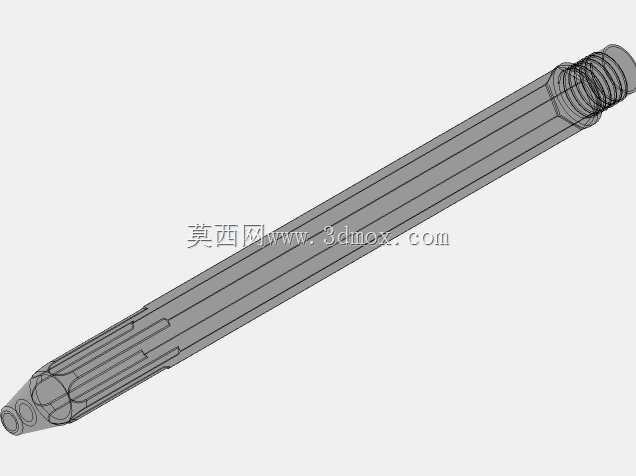

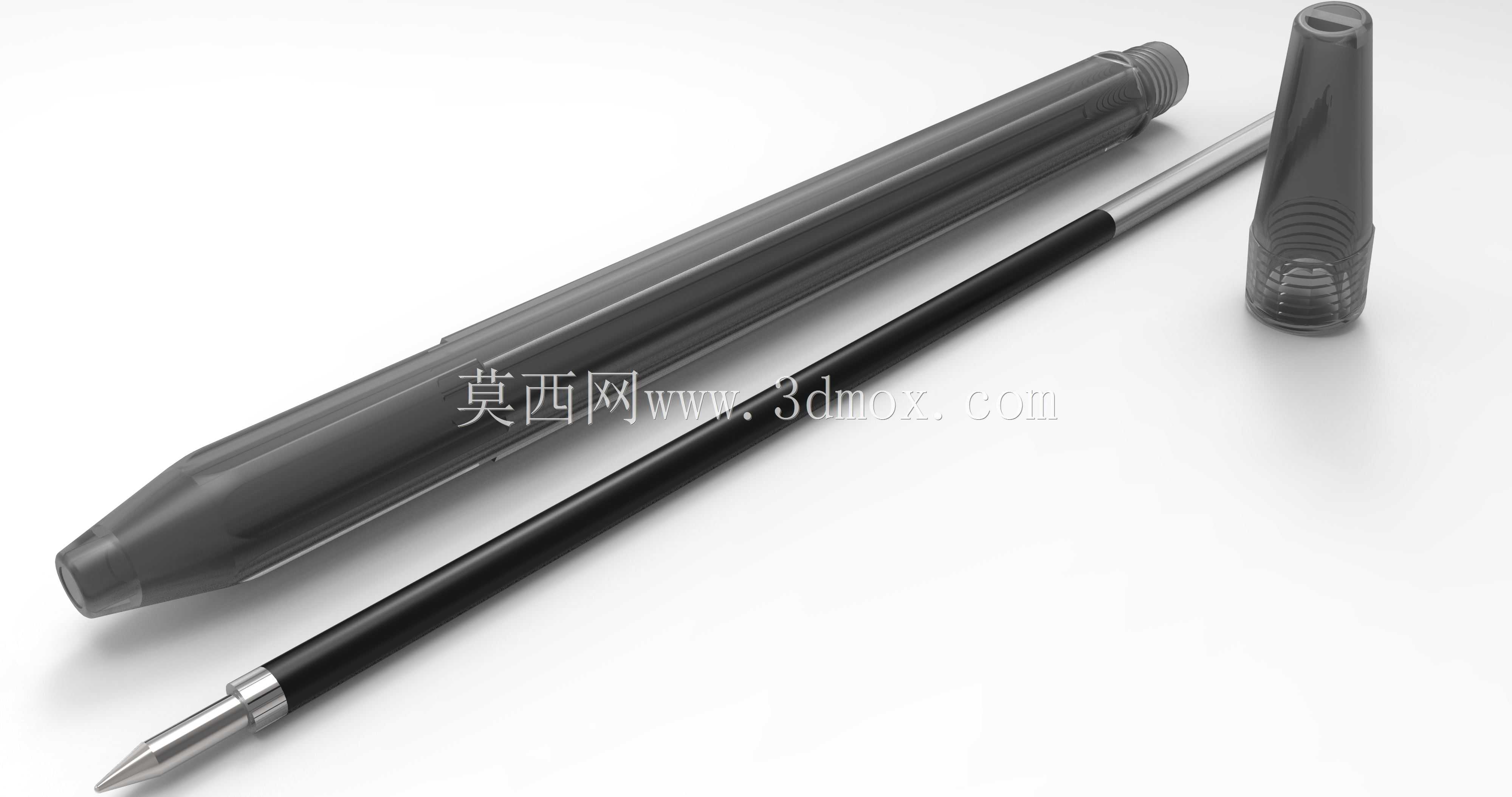

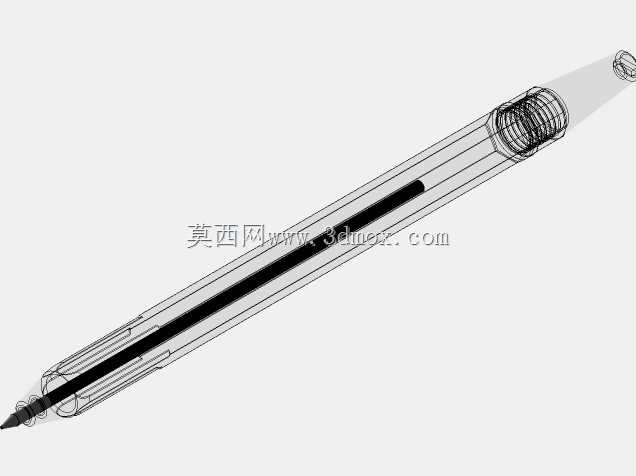

　　这款按动式中性笔的结构设计，首先要考虑日常高频书写场景下的握持舒适度与结构耐用性，日常办公、学生课业、商务记录等场景中，笔具需要承受反复按动、长时间握持、意外跌落等多种工况，因此在结构设计阶段需要对各个配合部件的公差、材质适配做充分考量。从整体结构拆分来看，整笔分为笔杆主体、按动顶帽、内置笔芯、笔夹结构、前端出芯头几个核心部分，笔杆采用六边形截面设计，区别于常规圆形笔杆，能够有效防止笔在倾斜桌面滚落，同时六边形的棱边经过R0.3的圆角过渡，避免长时间握持产生硌手的不适感，笔杆内壁设计有三条轴向定位筋，用于限制笔芯的径向晃动，保证书写过程中笔尖不会出现偏移抖动，定位筋的高度设置为0.8mm，与笔芯外壁的配合间隙控制在0.1mm，

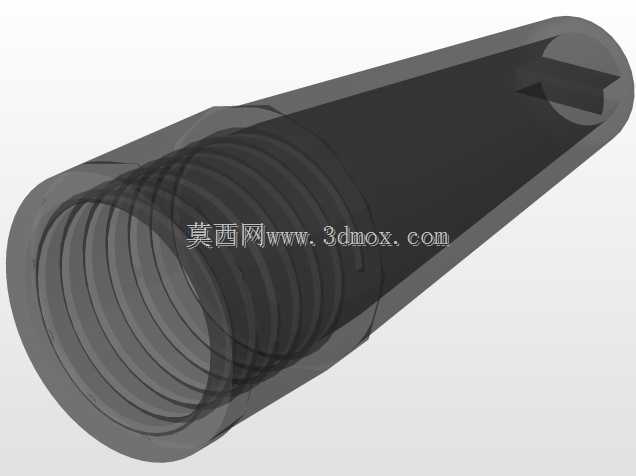

　　既能够保证笔芯顺畅装入，又不会因为间隙过大导致书写晃动感。前端出芯头部分采用内锥面设计，与笔杆前端的外螺纹配合，螺纹规格选用M8×0.5的细牙螺纹，细牙螺纹的自锁性更好，日常使用中不会因为反复插拔笔帽或者握持受力出现松动，出芯头的内孔直径设计为3.2mm，刚好容纳笔尖金属头伸出，内孔边缘做0.2mm的倒角，避免刮蹭笔尖的金属护套，同时出芯头外壁做滚花纹理，滚花深度0.15mm，方便用户拆卸更换笔芯时施力，不会出现打滑的情况。内置的按动结构采用常规的棘轮旋转定位结构，笔杆内部的按动弹簧选用0.3mm线径的不锈钢弹簧，自由长度设置为22mm，预压行程3mm，工作行程5mm，弹簧刚度控制在0.2N/mm，既能够保证按动时的手感轻盈不费力，

　　又能够提供足够的回弹力，保证笔尖收回时动作干脆，不会出现卡滞。笔夹部分与笔杆后端采用一体化设计，笔夹的夹持厚度设计为可适配0.5-5mm的板材厚度，也就是日常笔记本、口袋布料的常见厚度，笔夹前端做15度的上翘角度，方便插入夹持面，笔夹内侧设计有0.5mm高的防滑凸点，增加夹持时的摩擦力，防止笔从口袋或者笔记本上滑落。在设计建模过程中，所有配合面的公差都按照注塑件的通用公差等级设置，也就是GB/T 14486的MT5级公差，笔杆的壁厚均匀控制在1.2mm，避免注塑过程中出现缩痕、翘曲等缺陷，笔杆外壁不做多余的防滑纹理，保持光滑的外观质感，依靠六边形截面本身的棱边提供握持摩擦力。从安装边界来看，整笔装配完成后的总长度为145mm，

　　最大外径为11mm，也就是笔杆六边形的外接圆直径，笔帽部分的长度为22mm，笔芯的适配长度为110mm，适配市面上常规的通用按动中性笔芯，不需要定制专用笔芯，降低后续使用的替换成本。在结构验证阶段，需要重点测试按动结构的循环寿命，按照日常使用频率，需要保证至少10000次按动无卡滞、弹簧无塑性变形，同时笔杆与笔帽的螺纹配合需要经过500次反复拆装无滑牙，跌落测试从1.2m高度自由跌落至水泥地面，各个部件不会出现开裂、脱落的情况，书写状态下的笔尖伸出长度为2.5mm，既能够保证正常书写不刮纸，又不会因为伸出过长导致笔尖受力弯曲。另外，笔杆内部的笔芯定位筋在设计时需要做脱模斜度，斜度设置为1度，方便注塑模具的顶出，避免生产过程中出现粘模的问题，笔杆后端的按动顶帽与笔杆内孔的配合间隙设置为0.15mm，保证按动过程中不会出现左右晃动，同时顶帽的按压面做内凹的弧面设计，贴合手指指腹的形状，按压时的触感更舒适。
