3D打印钓鱼竿支架结构设计方案

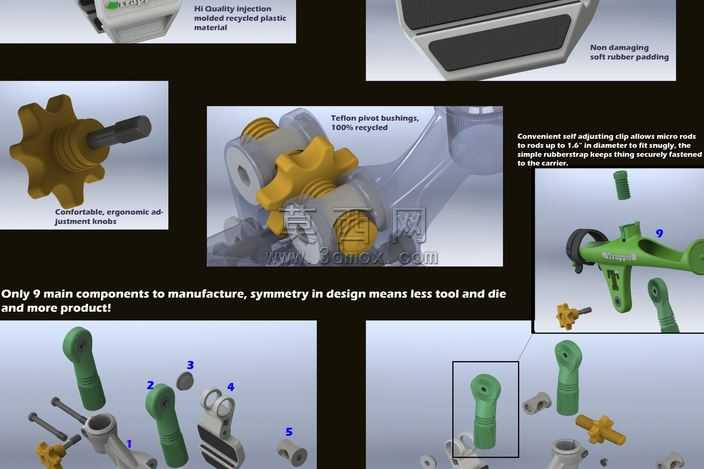

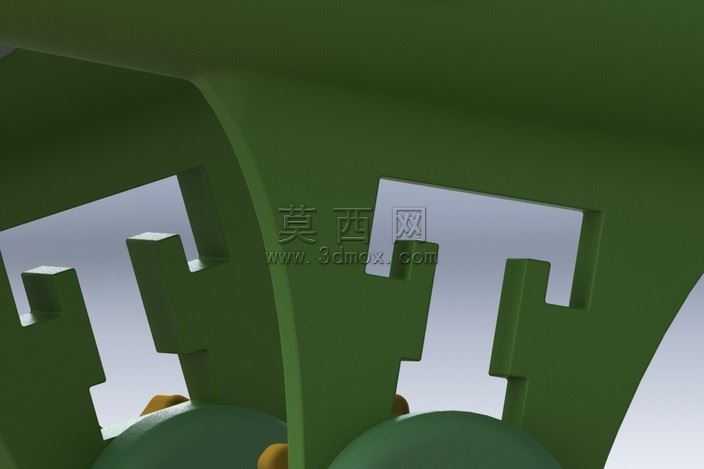

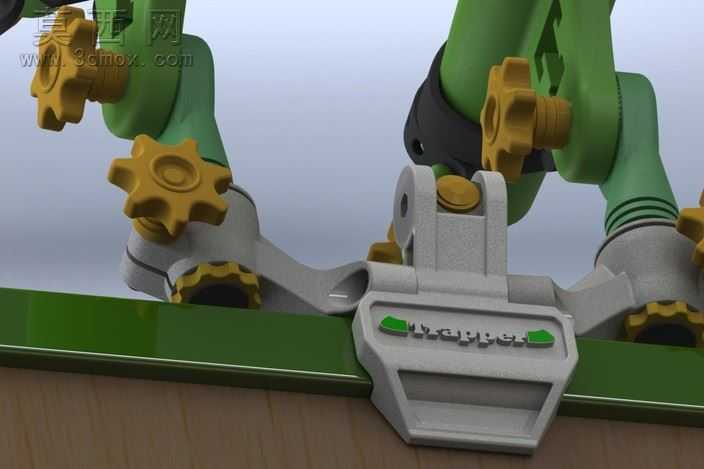

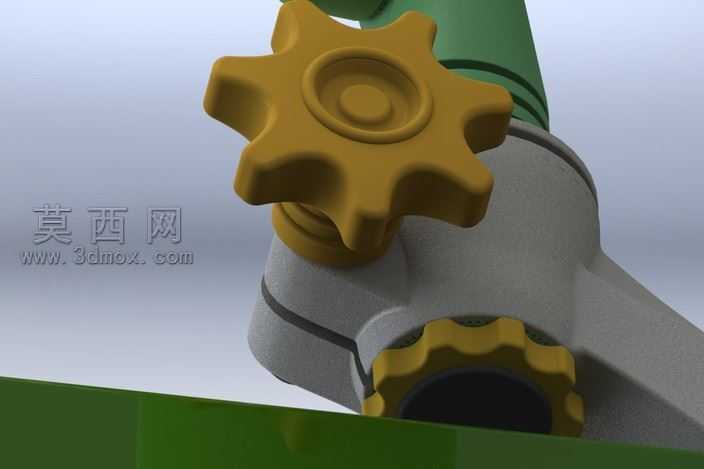

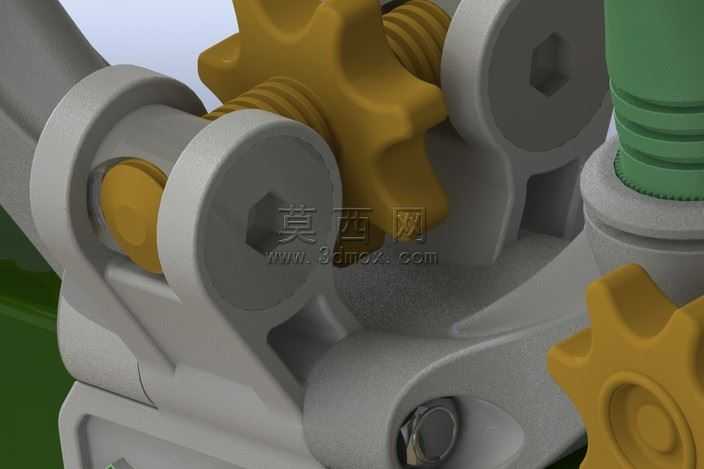

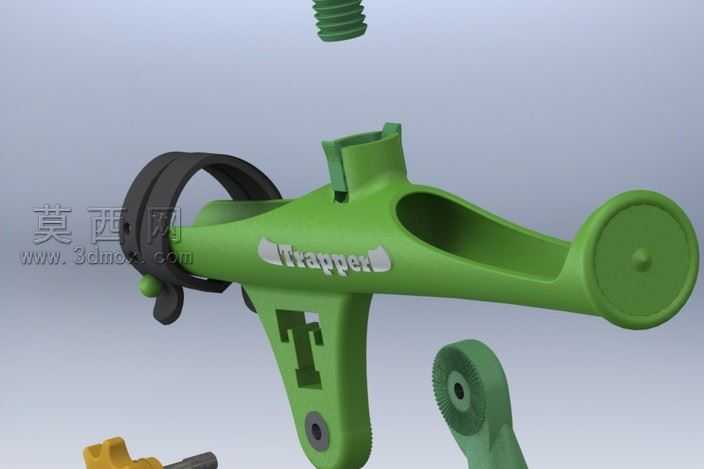

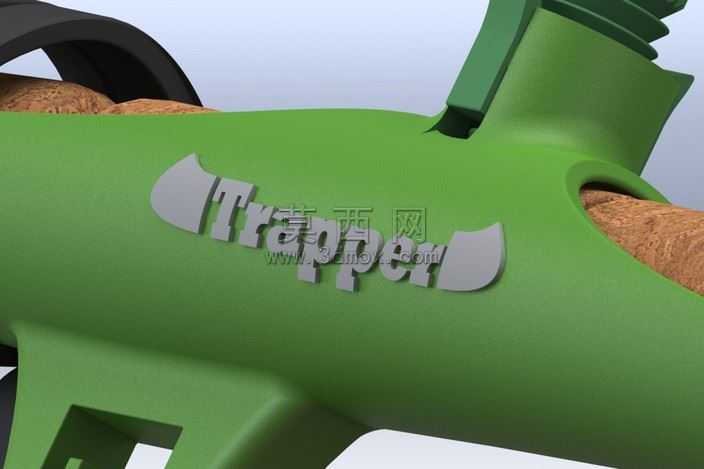

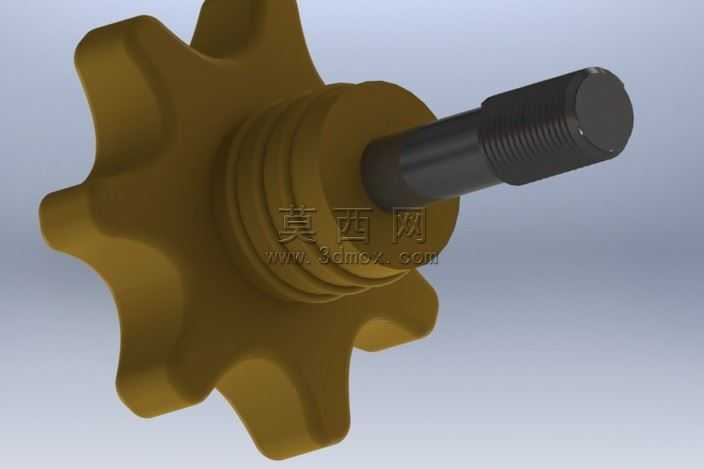

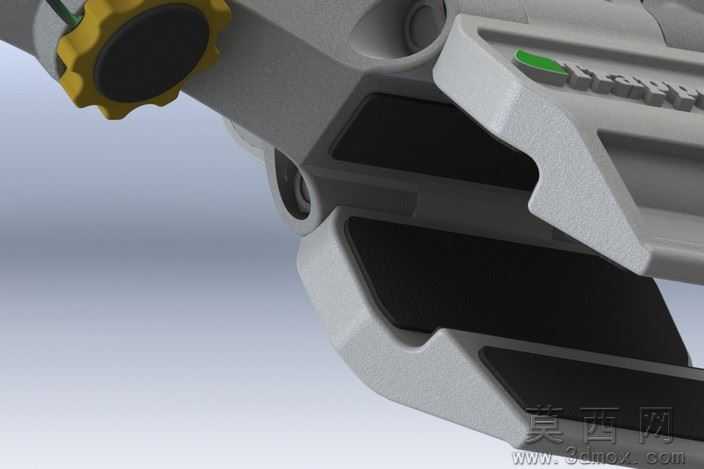

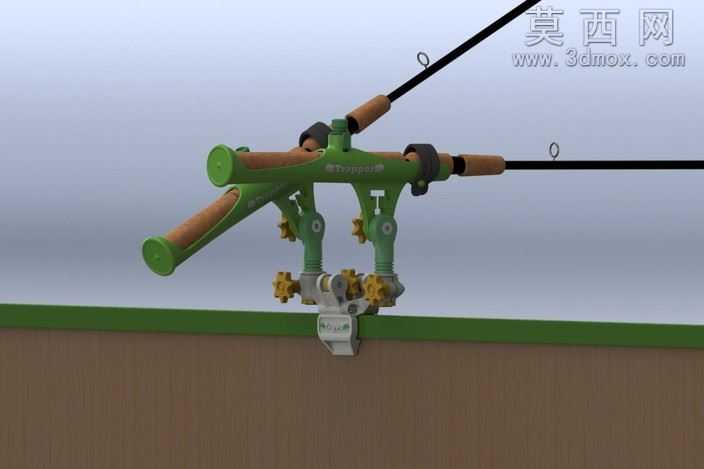

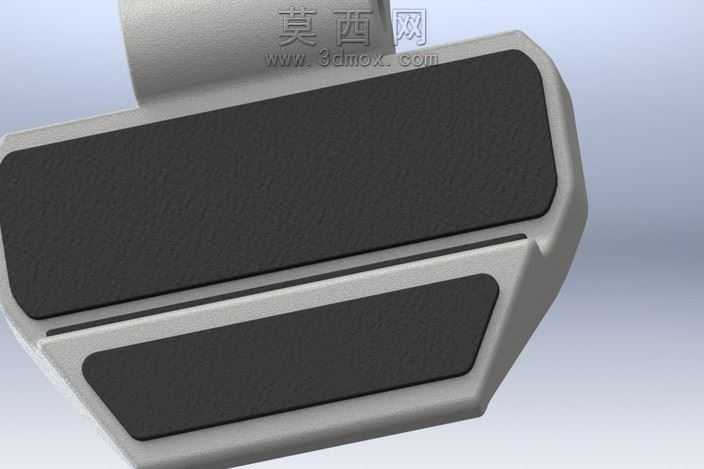

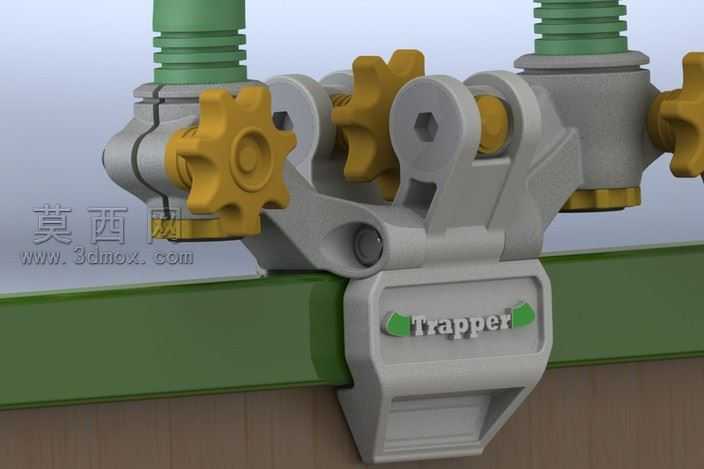

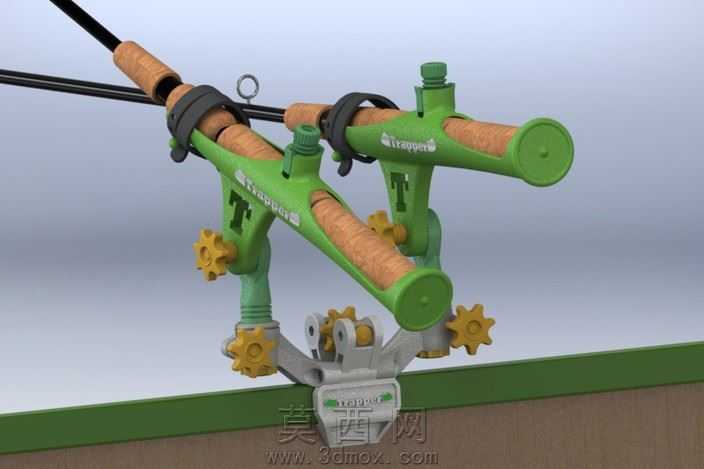

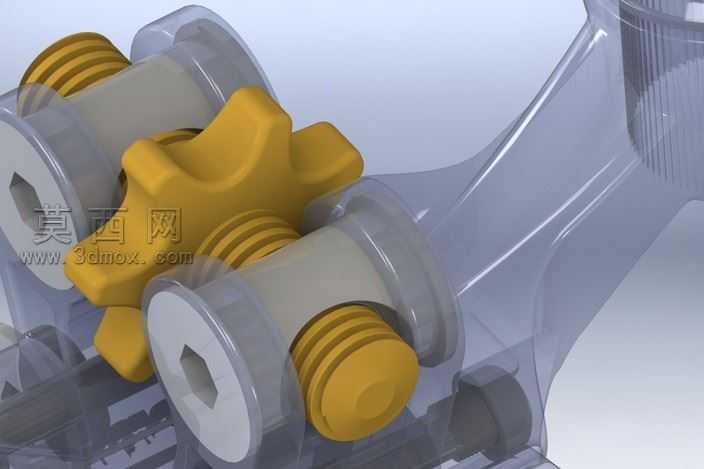

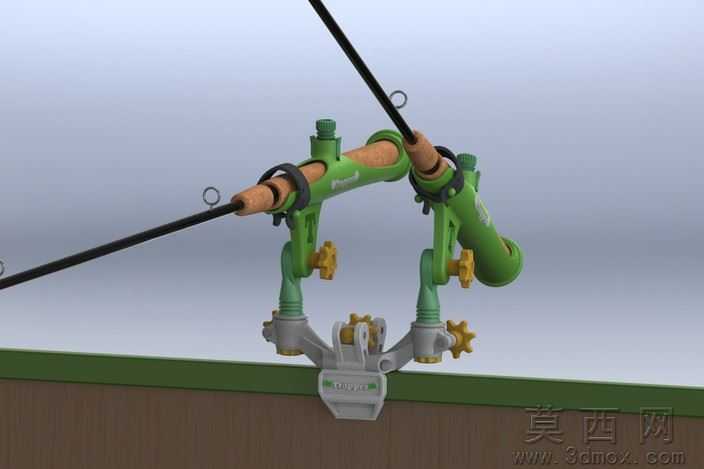

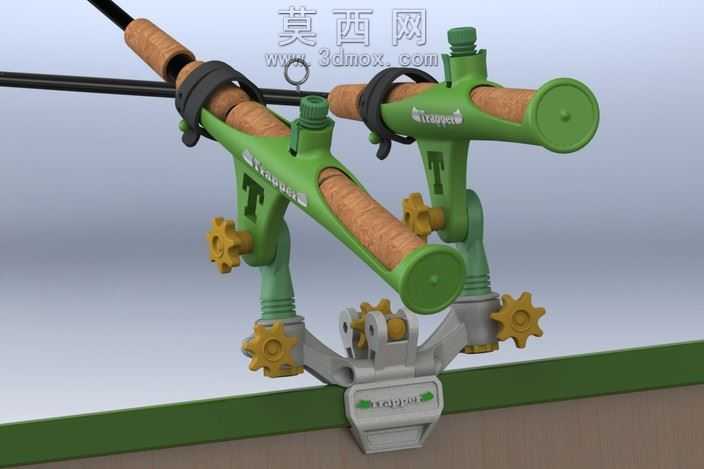

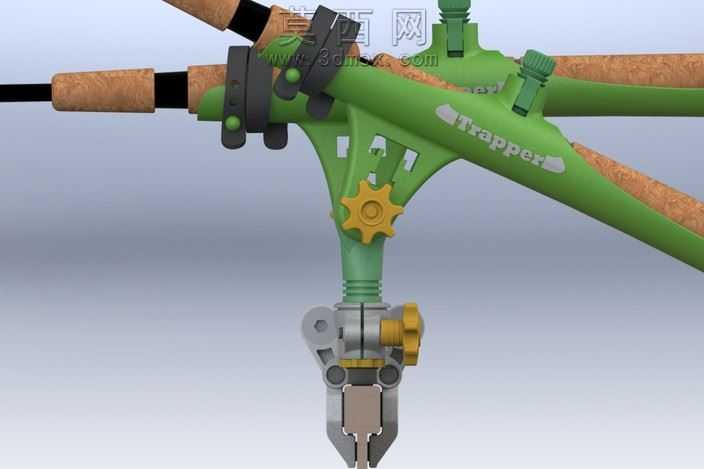

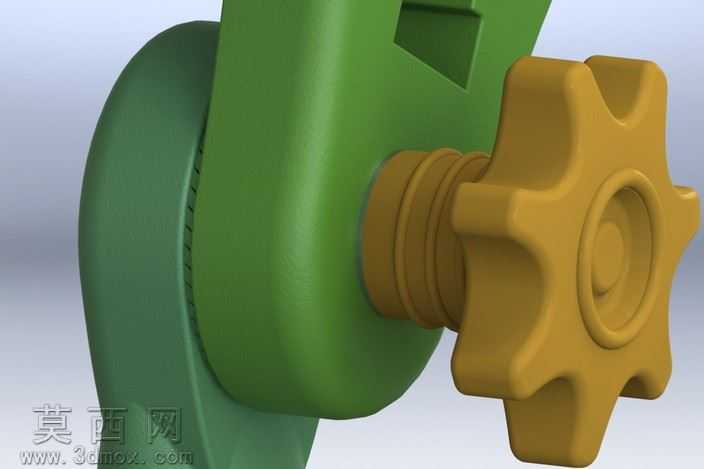

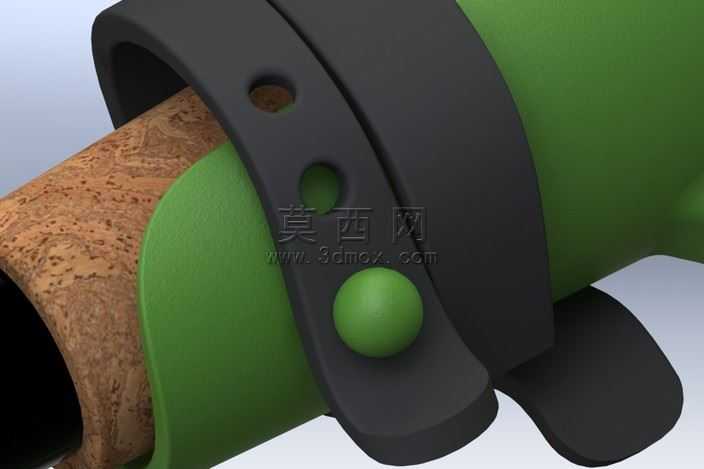

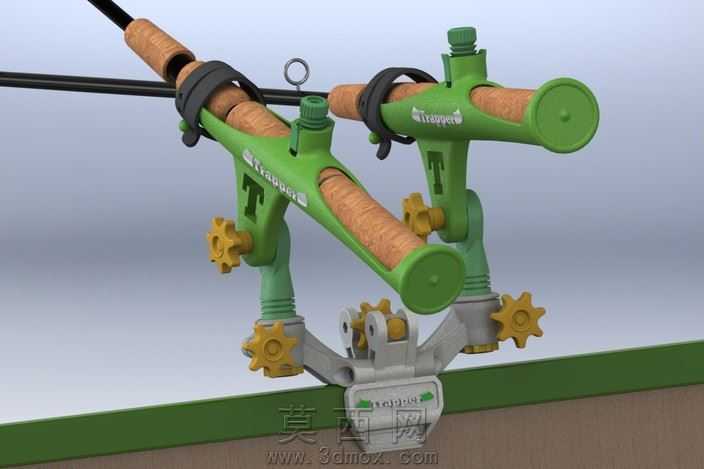

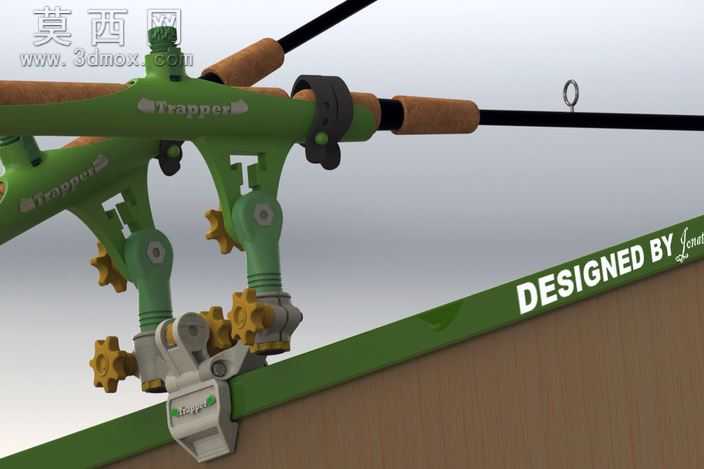

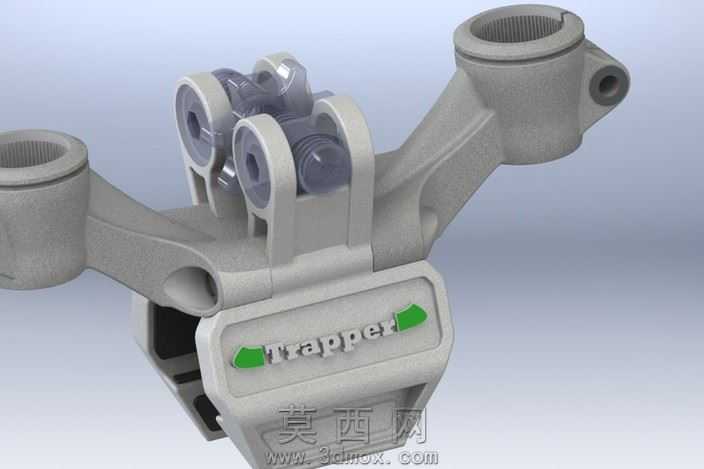

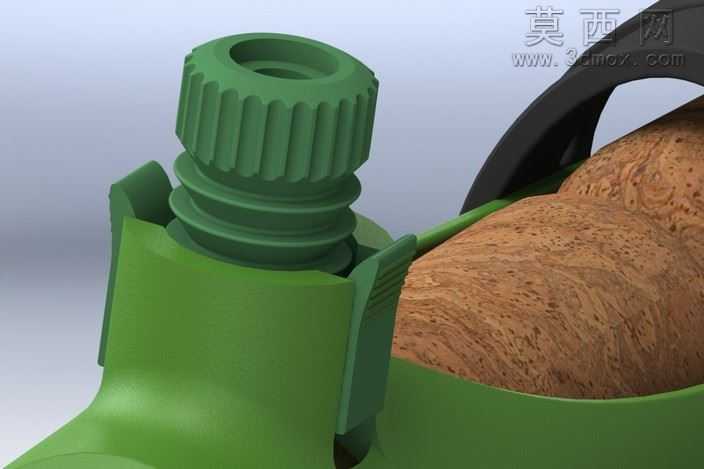

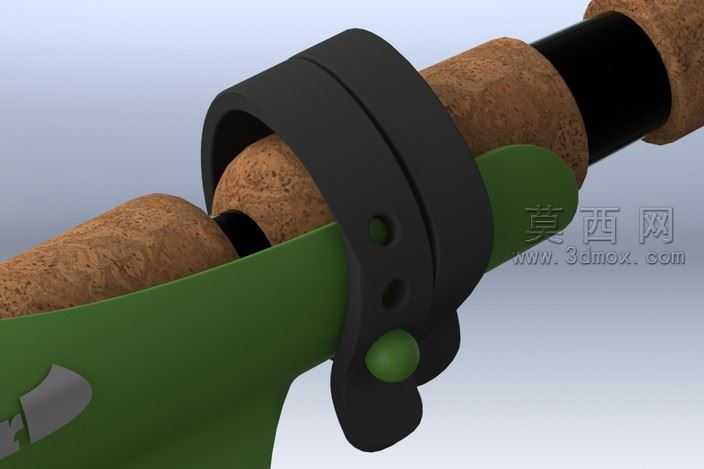

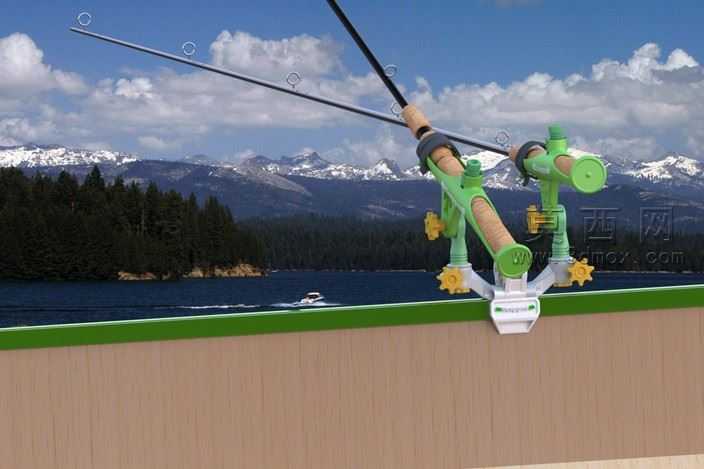

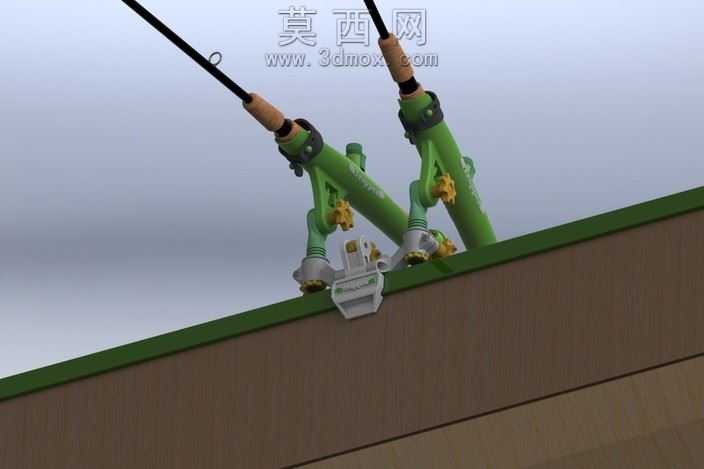

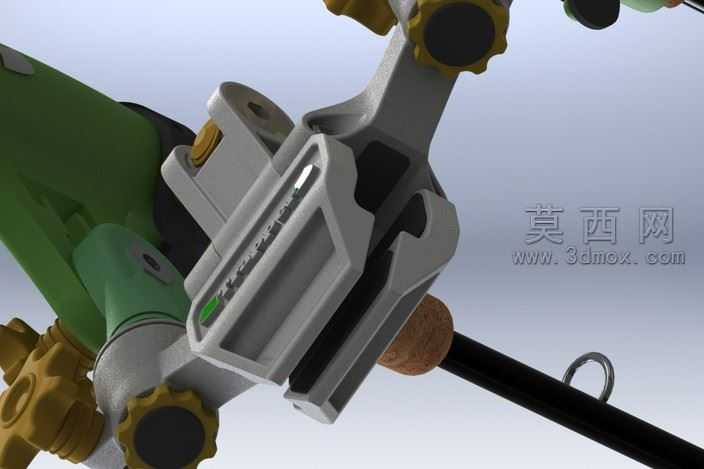

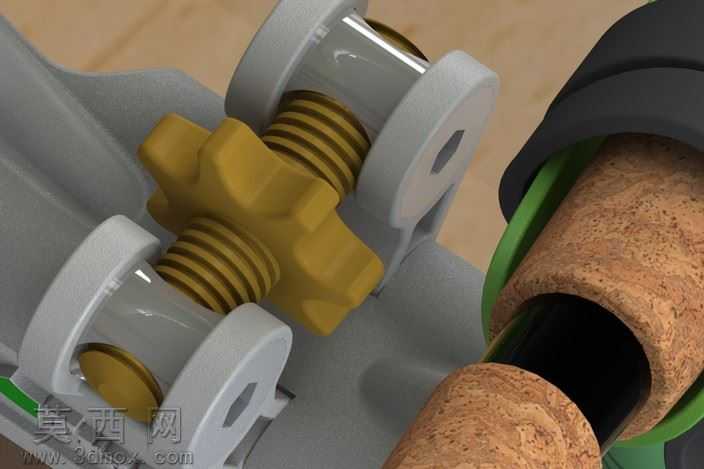

本作品为适配户外垂钓场景的竿支架夹持结构设计，全程依托三维建模软件完成全参数化建模与装配验证，设计初始阶段便锚定3D打印成型的工艺特性，所有结构件均做了无支撑打印的角度优化，避免后期复杂的支撑去除工序，降低打印失败风险。建模过程中先完成整体装配骨架的搭建，明确支架与钓台边缘、竿身的配合尺寸边界，再拆分各个功能零件逐一细化：主体夹持基座采用贴合钓台边沿的弧面贴合设计，增大接触摩擦力避免使用时滑脱；竿身承托部位做了适配不同直径钓竿的内凹弧面，搭配软质防滑衬垫的安装位，避免刮伤竿身漆面。金属嵌件的安装位在建模时预留了精准的过盈配合公差，塑料旋钮部位设计了渐变式指状防滑纹理，无需额外包覆防滑套即可实现舒适的拧动手感，锁紧结构采用齿轮状咬合齿设计，拧紧后可实现多档位角度锁定，适配不同垂钓场景下的竿身俯仰角度需求。渲染阶段为主体结构赋予哑光绿色工程塑料材质，旋钮部位做黄铜金属质感的材质区分，防滑握位搭配棕褐色软胶材质，还原真实使用场景下的材质质感，同时通过光影渲染突出结构的咬合细节与装配间隙，验证各活动部件的运动行程无干涉。设计过程中充分考量3D打印的成型精度，所有薄壁部位厚度均控制在打印工艺可稳定成型的区间内，活动铰接部位预留了合理的装配间隙，无需二次打磨即可完成顺畅组装，整体结构无需额外采购金属紧固件，仅需打印完成后嵌入少量标准金属螺母即可实现完整锁紧功能，大幅降低制作成本，同时兼顾结构强度与使用便捷性，适配日常垂钓的承重需求，可稳定承托常规长度的垂钓竿具，避免竿体滑落。
