金属多通分支连接管道结构设计

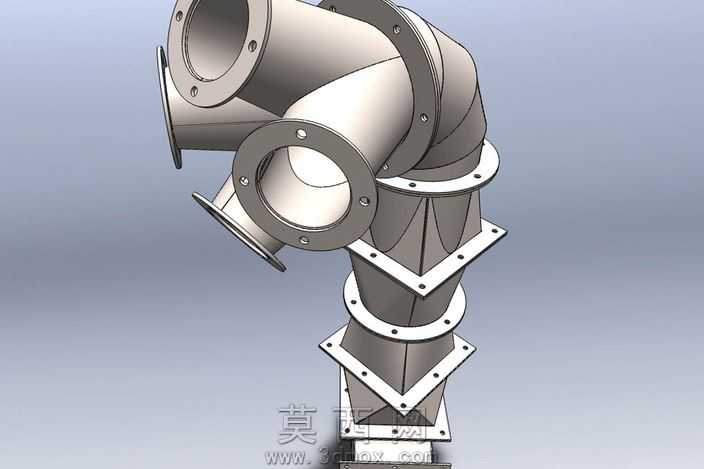

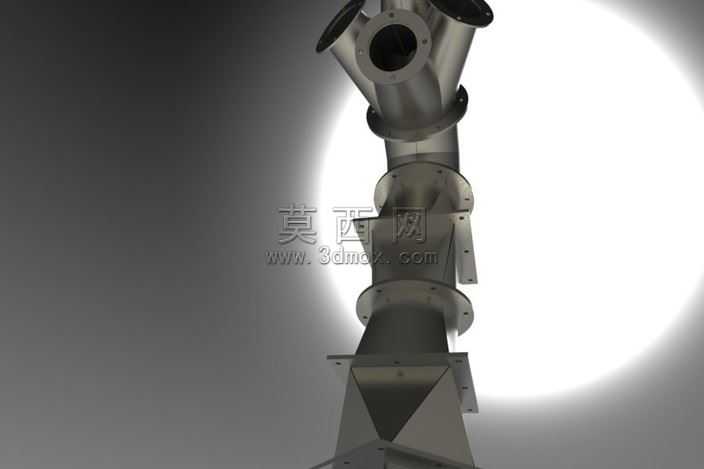

该分支管道采用三维参数化建模方式完成整体结构搭建，建模过程中以实际管路分流的功能需求为核心逻辑，先确定主管道的垂直走向基准，再根据分流角度依次定位各分支接口的空间位置，保证各接口的法兰连接面与对应管路轴线保持垂直，避免后期装配出现密封错位问题。建模时对每一段管段的壁厚做了统一参数设置，所有法兰盘的螺栓孔位置均采用圆周阵列方式生成，确保孔位的等分精度符合通用管路连接标准，同时对管道的变径过渡段做了平滑曲面处理，减少流体在管路内部通行时的阻力损耗。材质配置上选用哑光金属材质模拟不锈钢钣金的真实质感，对法兰盘的安装面做了细微的粗糙度区分，还原实际金属构件加工后的表面差异，渲染阶段采用侧方主光源搭配环境补光的布光方案，清晰呈现管道的拼接结构与金属反光特性，同时通过阴影层次突出各段管节之间的连接关系。结构设计上采用分段式法兰拼接方案，每一段管节端部都设置带螺栓孔的连接法兰，既方便生产阶段的钣金折弯加工，也便于后期现场安装时的分段吊装与密封调试，顶部的多通分流段采用对称式布局，可实现单路输入向多路输出的流体分配功能，底部的方转圆过渡段则适配方形接口的下游设备，整体结构兼顾了加工可行性与安装便利性，在保证管路结构强度的前提下，尽可能减少了不必要的材料冗余，各连接部位的加强翻边设计也提升了薄壁钣金管道的抗形变能力，避免管路在输送带压流体时出现变形渗漏问题。
