工业用斜向钢制踏步梯结构设计

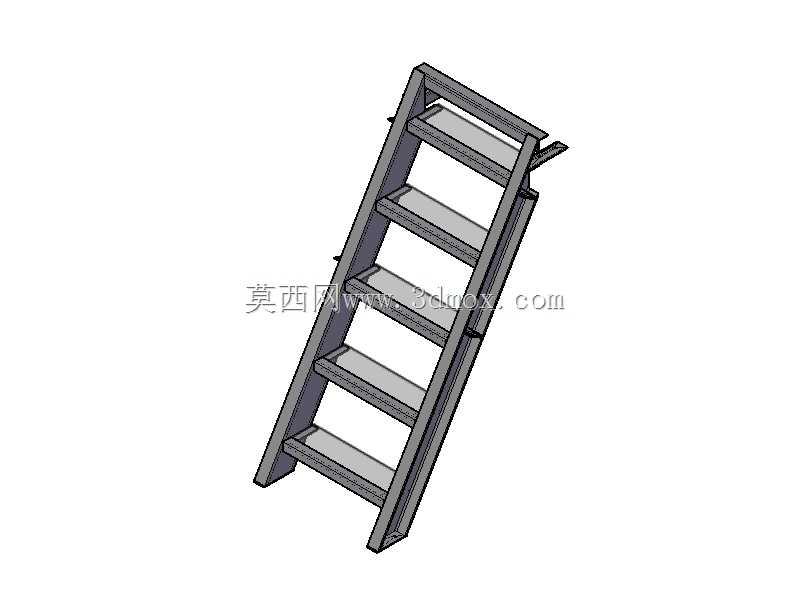

　　这款斜向钢制踏步梯主要面向工业厂区内的设备检修、平台通行场景设计，常见于化工生产车间、仓储高架库区、大型设备配套操作区域，用来解决不同标高作业面之间的人员通行需求，替代传统直爬梯降低上下通行的体力消耗，同时提升日常巡检、设备维保过程中的通行安全性。从结构设计逻辑来看，整体采用双侧主梁承载的框架式结构，两根纵向梯梁作为核心受力构件，采用等边角钢或者矩形型钢弯折成型，沿梯段倾斜方向通长布置，所有踏步板两端均与梯梁采用满焊连接，避免长期踩踏出现连接松动的问题。踏步板采用防滑花纹钢板或者格栅板制作，每级踏步的踏面宽度、踢面高度都严格遵循工业梯具的人机工程要求，保证人员上下行走时步幅自然，不会出现踏空或者磕碰的情况，踏面边缘做折边处理，

　　既提升踏步板自身的结构刚度，也能避免锐边划伤作业人员。梯段顶端设置有带连接孔的安装支耳，用来和上层平台的预埋钢板或者结构梁做螺栓固定连接，底端设置有找平支撑脚，可根据安装地面的平整度做小幅高度调整，保证梯段安装后整体倾斜角度稳定，不会出现晃动偏移。设计过程中优先考虑了载荷传递路径，人员行走时的竖向载荷通过踏步板均匀传递到两侧梯梁，再通过上下两端的连接结构分别传递到上层平台结构和地面基础，整体受力路径清晰，没有冗余的受力构件，在满足额定承载要求的前提下尽可能控制整体自重，方便现场吊装和安装作业。梯段侧面没有设置额外的围护结构时，可根据现场实际使用需求配套加装护栏扶手，扶手立柱直接与梯梁侧面预留的安装孔位螺栓连接，不需要现场二次焊接，

　　降低现场安装的作业量。从安装边界来看，这款梯段适配60度左右的倾斜安装角度，垂直提升高度为1.87米，对应的水平投影长度可根据三角函数直接核算，安装前需要确认上层平台的连接点位标高、地面支撑点的承载能力，保证安装后梯段的倾斜角度偏差在允许范围内，避免踏步出现水平度超差影响通行安全。日常使用过程中，这类钢梯不需要做特殊的维护，只需要定期检查连接螺栓的紧固状态、焊缝是否出现开裂、踏面是否有严重的磨损变形即可，相比铝合金材质的梯具，钢制结构的抗冲击性能更好，适合在有重物磕碰、作业环境相对复杂的工业场景使用，即使表面出现轻微的磕碰变形，也可以通过现场校正、补焊的方式快速修复，不需要整体更换。在建模过程中，

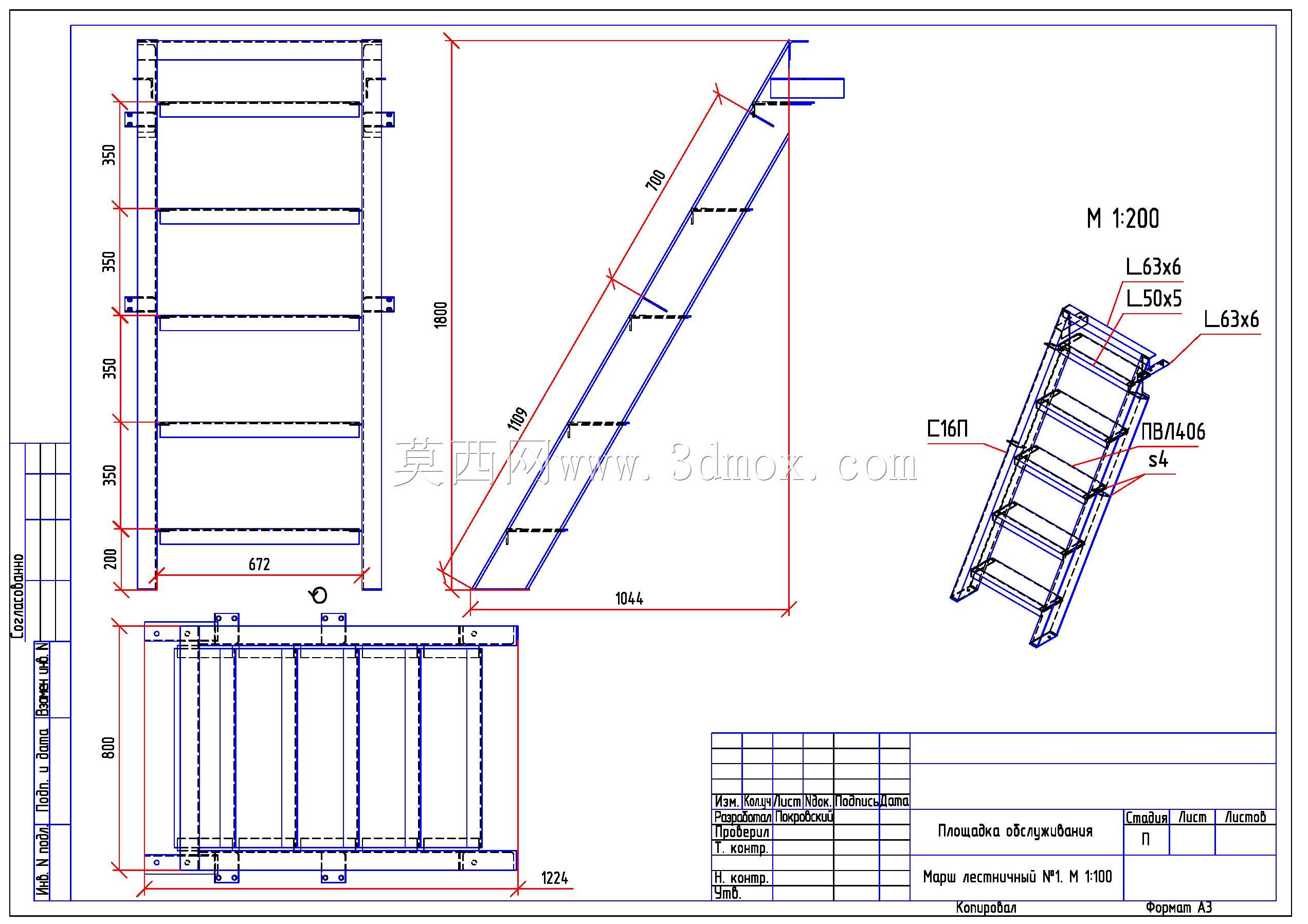

　　所有型钢构件的截面参数都遵循通用五金配件的国标规格，没有采用非标准的定制截面，方便后续加工时直接采购标准型材下料，减少加工环节的定制成本，每个连接点位的孔位尺寸、焊缝标注都符合机械结构设计的规范要求，导出的工程图可以直接用于车间下料、焊接组装。
