陶氏集成式工业水处理超滤膜组件

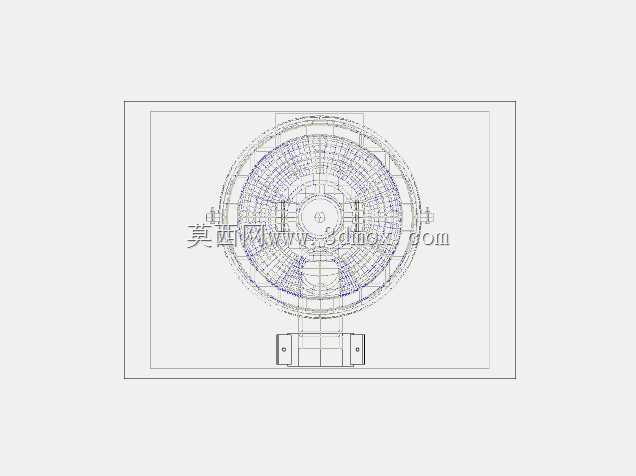

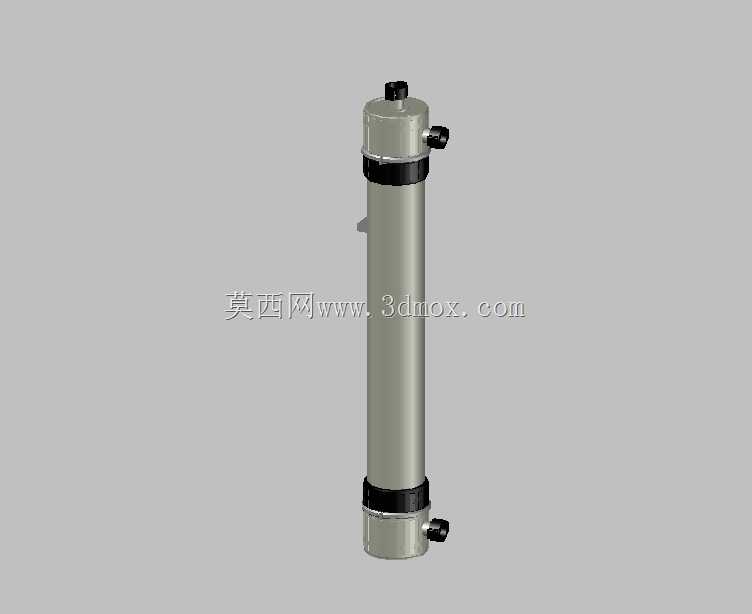

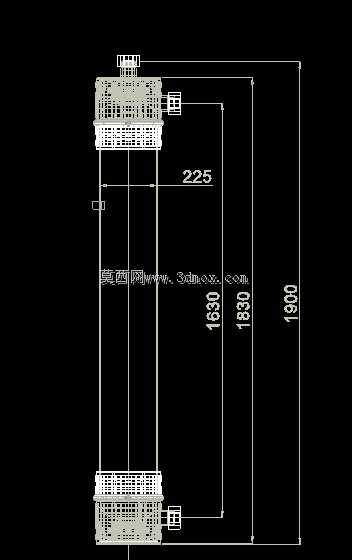

这款超滤膜组件是面向工业水处理场景打造的核心分离单元，原型参考陶氏IntegraFlux系列超滤产品的结构特征设计，可广泛应用于市政饮用水深度净化、工业循环冷却水旁滤处理、中水回用预处理、反渗透系统前置保护、食品饮料行业料液澄清提纯、生物医药制剂除热原等多个场景，是膜法水处理工艺中承担固液分离、大分子截留功能的核心执行部件。从实际用途来看，该组件依靠内部中空纤维膜丝的筛分效应，可在低压驱动下截留水中的悬浮物、胶体、细菌、大分子有机物等杂质，同时允许水分子、小分子溶解性物质透过，相比传统砂滤、活性炭过滤工艺，具备过滤精度稳定、占地面积小、自动化运行程度高、反洗恢复效果好的优势，可有效降低后续处理单元的污染负荷，延长整套水处理系统的耗材使用寿命。在功能特性设计上，该组件采用立式柱式外壳结构，上下端分别设置产水接口与浓水/反洗水接口，侧部预留进气接口可配合气水联合反洗工序，快速冲刷膜丝表面附着的污染物，降低跨膜压差上升速率；外壳上下设置两道高强度卡箍结构，既可以保证承压状态下的密封可靠性，也方便后期拆解更换内部膜束，降低运维操作难度；底部设置定位支脚，可直接适配标准立式膜架的安装卡槽，无需额外定制固定支架。从设计思路层面，建模过程严格参照工业级柱式超滤膜的实际装配逻辑还原，首先确定承压外壳的筒体壁厚，满足0.3MPa工作压力下的强度要求，再依次排布端盖密封槽、接口螺纹、卡箍定位槽、膜丝固定端的结构位置，所有接口的相对位置、伸出长度都匹配现场管道安装的操作空间，避免出现管道对接干涉的问题；整体外形采用等直径圆柱结构，运输过程中可多层堆叠，现场安装时可并排紧密排布，最大化节约膜车间的占地空间。在外形尺寸与安装边界方面，该模型还原的组件整体为细长立式结构，安装时需预留顶部至少300mm的操作空间用于管道拆装与膜束更换，侧部接口距离筒体中心的伸出长度控制在合理范围，多组并排安装时相邻组件的中心距可控制在较小数值，底部支脚的安装孔位匹配行业通用的膜架安装尺寸，可直接替换同规格的其他品牌超滤组件，无需对现有管路与支架进行改造；组件整体重心沿筒体中轴线分布，立式安装后稳定性强，运行过程中不会因水流冲击产生明显晃动，可有效降低接口处的密封渗漏风险。
