手动式线缆绝缘层剥离工装结构

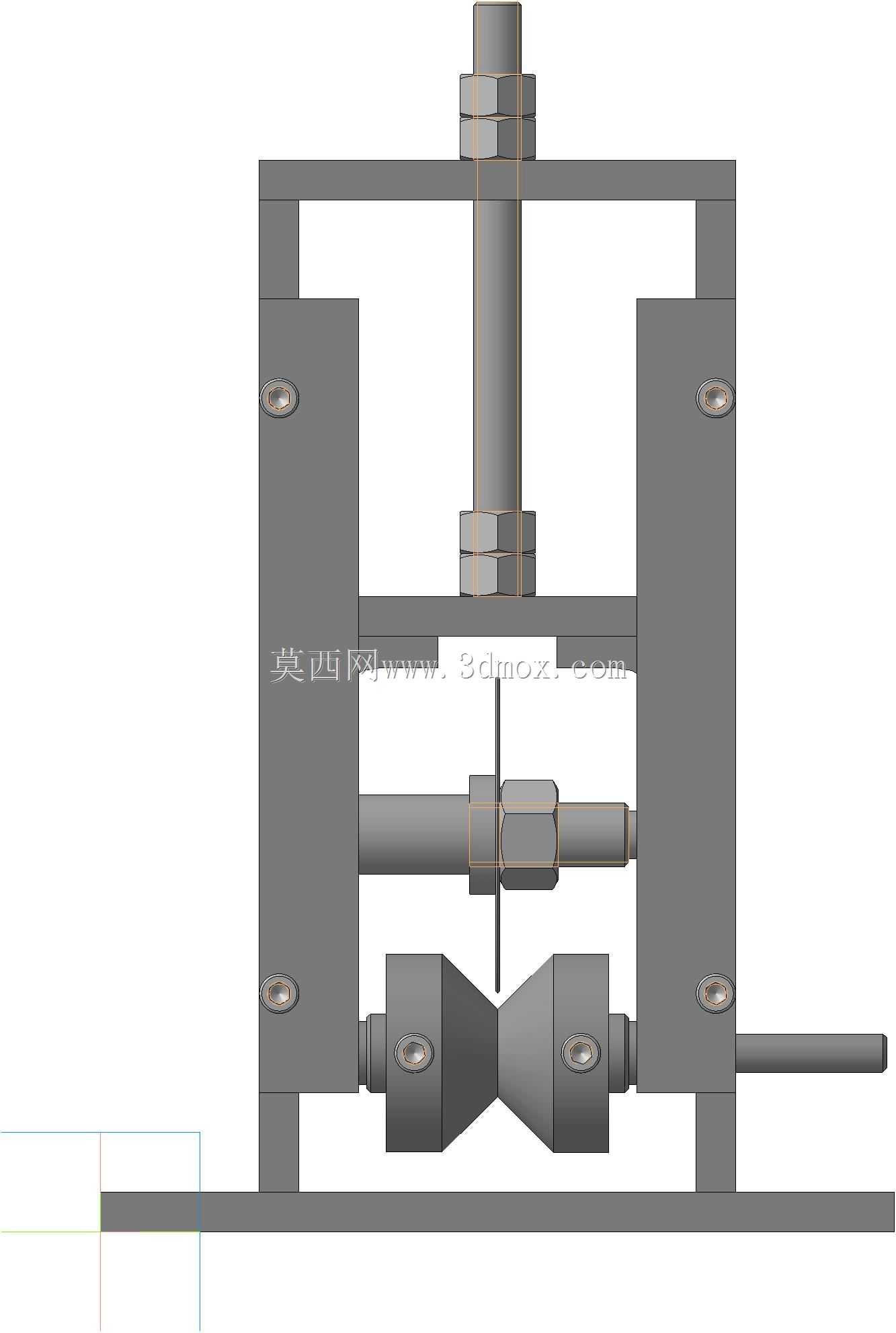

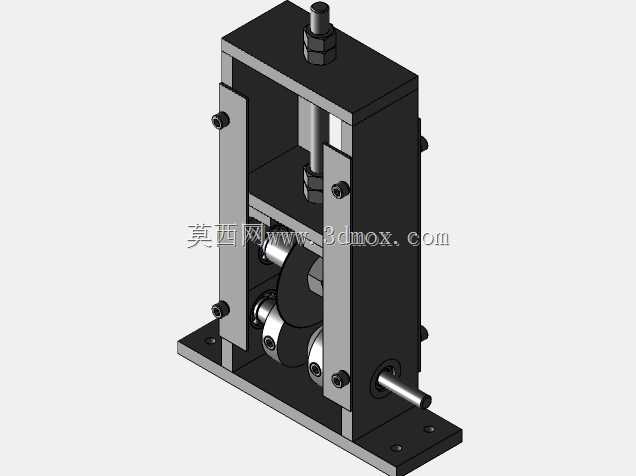

　　在配电施工、线缆回收、电气装配等一线作业场景里，线缆绝缘层剥离一直是影响作业效率的关键环节，传统手工剥线依赖电工刀、剥线钳，面对不同线径的橡套电缆、铠装线缆时，不仅容易损伤内部铜芯，作业效率也难以匹配批量施工的需求，这款手动式线缆剥离工装正是针对这类痛点设计的实用作业器具。从结构设计逻辑来看，整个工装采用框架式立式布局，底部带安装孔的平板底座作为整个设备的承载基础，可通过螺栓固定在工作台面、移动式作业架甚至现场临时搭建的操作台面上，安装边界不受场地限制，既适合固定工位的批量线缆预处理，也能适配户外抢修、现场布线的移动作业需求。框架两侧的立式支撑板通过内六角螺栓与底座、顶部横梁刚性连接，形成稳定的受力框架，

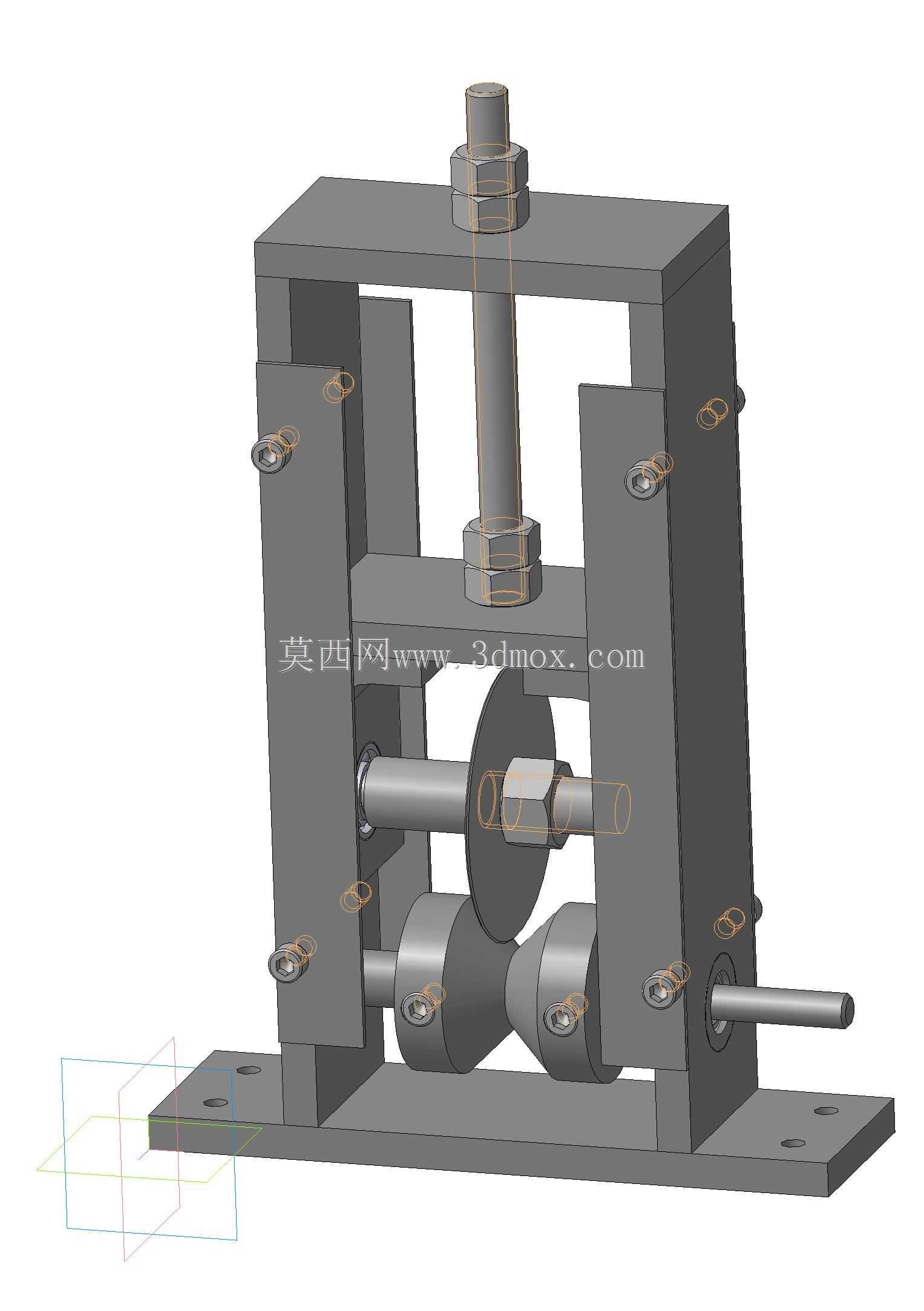

　　避免剥线作业时的结构形变影响剥线精度。核心的剥线执行部分采用上下辊轮配合可调式切刀的结构，下部两个对称布置的凹面托辊承担线缆的导向与承托功能，凹面的弧度设计适配常见直径范围的圆截面线缆，作业时线缆从两个托辊中间的导向槽送入，能自动保持对中状态，无需人工反复调整线缆位置。上部的切刀组件通过顶部的调节螺杆实现上下位置的精确调整，螺杆上配套的锁紧螺母可以在切刀深度调整到位后锁死位置，避免作业过程中切刀移位导致的切深不足或者切伤线芯问题，切刀采用圆盘式旋转结构，在线缆推送过程中可以随线缆的进给同步转动，不仅能降低推送阻力，还能减少刀刃的单向磨损，延长刀具的使用寿命。侧部伸出的手摇柄与下部托辊通过传动轴连接，摇动手柄时可以带动下部托辊转动，

　　依靠托辊与线缆外皮之间的摩擦力带动线缆自动进给，无需人工手动拖拽线缆，单人即可完成送线、剥线的全流程操作，相比纯手工剥线的作业方式，能大幅降低作业人员的劳动强度，单工位处理线缆的效率可以提升三倍以上。从尺寸设计来看，整个工装的整体宽度控制在200毫米以内，高度不超过250毫米，底座的安装孔距适配常规工作台的T型槽间距，不需要额外制作过渡安装板即可完成固定，设备整体重量控制在合理范围，单人即可完成搬运、安装、调试的全流程。在功能适配性上，这款工装可以通过调整上部切刀的下压深度，适配不同绝缘层厚度的线缆，从普通的家装照明线到较粗的电力电缆、通讯铠装光缆，都能通过调整切刀位置实现绝缘层的环形切割，

　　切割后的绝缘层可以顺着线缆进给方向自动脱离线芯，不会出现粘连、撕拉的问题。设计过程中充分考虑了一线作业的维护需求，所有的辊轮、切刀、传动轴都采用可拆卸式的连接结构，当刀刃磨损或者辊轮轴承出现卡顿的时候，只需要松开对应位置的紧固螺丝即可完成配件更换，不需要对整个框架进行拆解，日常维护的门槛极低，不需要专业的维修人员即可完成日常保养。框架上的所有连接位置都采用沉头螺栓设计，外表面没有突出的尖锐棱角，避免作业过程中剐蹭线缆外皮或者划伤作业人员，整体结构没有复杂的传动组件，不需要配套电源、气源等动力源，完全依靠手动操作即可运行，在无供电的野外作业场景、临时施工场地都能正常使用，适配的作业场景覆盖了电气装配车间的线缆预处理、废旧线缆回收的铜芯分离、电力施工的现场线缆端头处理、通讯线路布线的光缆外皮剥离等多个领域。相比电动剥线设备，这款手动工装没有复杂的电控组件，故障率极低，采购和维护成本也远低于电动设备，对于中小型施工队、维修网点来说是性价比极高的作业工具，结构上的对称设计也保证了受力均匀，长期使用不会出现框架偏斜、辊轮错位的问题，切刀的位置调节带有直观的行程反馈，作业人员可以根据线缆的绝缘层厚度快速调整到合适的切深，不需要反复试切调整，上手门槛极低，即使是没有经验的新作业人员，经过简单的操作说明即可独立完成剥线作业。
