通讯设备用叉型连接背板结构件

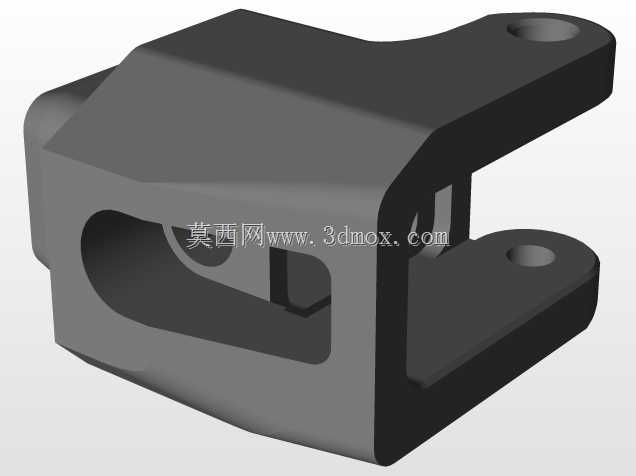

　　这款叉型连接背板，是通讯设备架设、户外通讯站点搭建场景中常用的连接承载结构件，日常在通讯抱杆组件、天线安装支架、通讯设备外挂固定单元里，承担着连接主承载杆件与外挂功能模块的核心作用，能够在户外长期受风载、温差形变影响的工况下，保持连接位置的结构稳定性，避免外挂模块出现偏移、晃动甚至脱落的问题。从结构设计逻辑来看，整体采用一体成型的块状基体加单侧叉型耳板的布局，基体部分做了大尺寸的镂空减重槽，这个设计并非单纯为了减少材料用量，更核心的考量是降低户外风阻对结构的持续冲击，同时给安装位置的线缆穿接、紧固件操作预留足够的操作空间，避免安装时工具与结构本体发生干涉。叉型耳板上预留的两个同轴安装孔，是整个结构的核心安装定位基准，

　　孔位的同轴度公差控制在0.05mm以内，能够保证连接销轴穿入后无卡滞，铰接转动时无偏磨问题，适配通讯设备角度微调时的小幅转动需求，不需要额外加装铰接衬套就能满足常规户外10年以上的使用寿命要求。基体与叉型耳板的过渡位置做了大圆弧倒角处理，没有尖锐的应力集中棱角，在承受交变风载、设备自重带来的持续载荷时，应力能够沿着圆弧面均匀分散，不会在转角位置出现应力开裂的问题，这一点对于户外温差大、常年受风力扰动的通讯安装场景尤为重要，很多早期的直角过渡连接结构，往往在使用3到5年后就会在转角位置出现疲劳裂纹，直接影响整个安装结构的安全性。从安装边界尺寸来看，基体的安装端面做了平整化处理，平面度公差控制在0.03mm，

　　能够与被固定的通讯模块背面完全贴合，避免安装后出现间隙导致的固定松动；叉型耳板的两个安装孔中心距经过精准核算，适配行业内通用的通讯抱杆连接夹块的安装尺寸，不需要额外定制转接件就能直接完成装配，大幅降低现场施工的适配难度。基体侧面的镂空槽边缘同样做了圆角钝化处理，一方面避免安装施工时划伤操作人员，另一方面也能减少雨水、灰尘在结构缝隙处的积存，降低结构锈蚀的概率，配合表面的喷塑处理层，能够在沿海高盐雾、西北高沙尘的不同户外环境下保持结构性能稳定。在实际选型使用时，需要注意该结构件的承载上限，两个安装孔的铰接位置能够承受的垂直静载荷不超过80kg，适配绝大多数中小型通讯天线、信号放大模块、户外通讯终端的外挂安装需求，

　　不适合作为大型通讯基站主天线的主承载结构。设计建模过程中，对所有的安装孔位都做了安装间隙预留，孔的直径比适配的销轴直径大0.2mm，既能够保证销轴顺利穿入，又不会因为间隙过大导致连接位置出现旷量，长期使用产生异响或者磨损。整个结构的壁厚设计经过载荷仿真验证，基体主承载位置的壁厚为6mm，叉型耳板位置的壁厚为8mm，在满足结构强度要求的前提下，尽可能控制整体重量，单人就能完成现场的搬运与安装作业，不需要借助额外的吊装设备，适配通讯站点施工时高空作业的操作需求。结构上没有多余的冗余设计，每一处几何特征都对应实际的功能需求，比如基体背面的定位小凸台，能够在安装时快速卡入通讯模块背面的定位槽，不需要反复调整对齐位置，就能快速完成孔位对中，大幅缩短高空作业的安装时间，降低施工人员的高空作业风险。
