自流井地质剖面结构立体展示模型

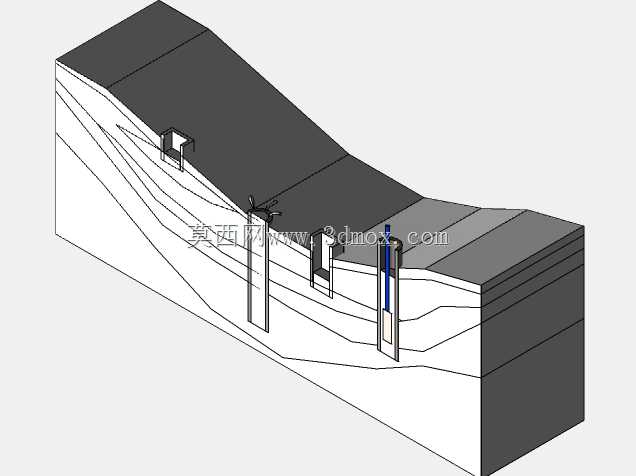

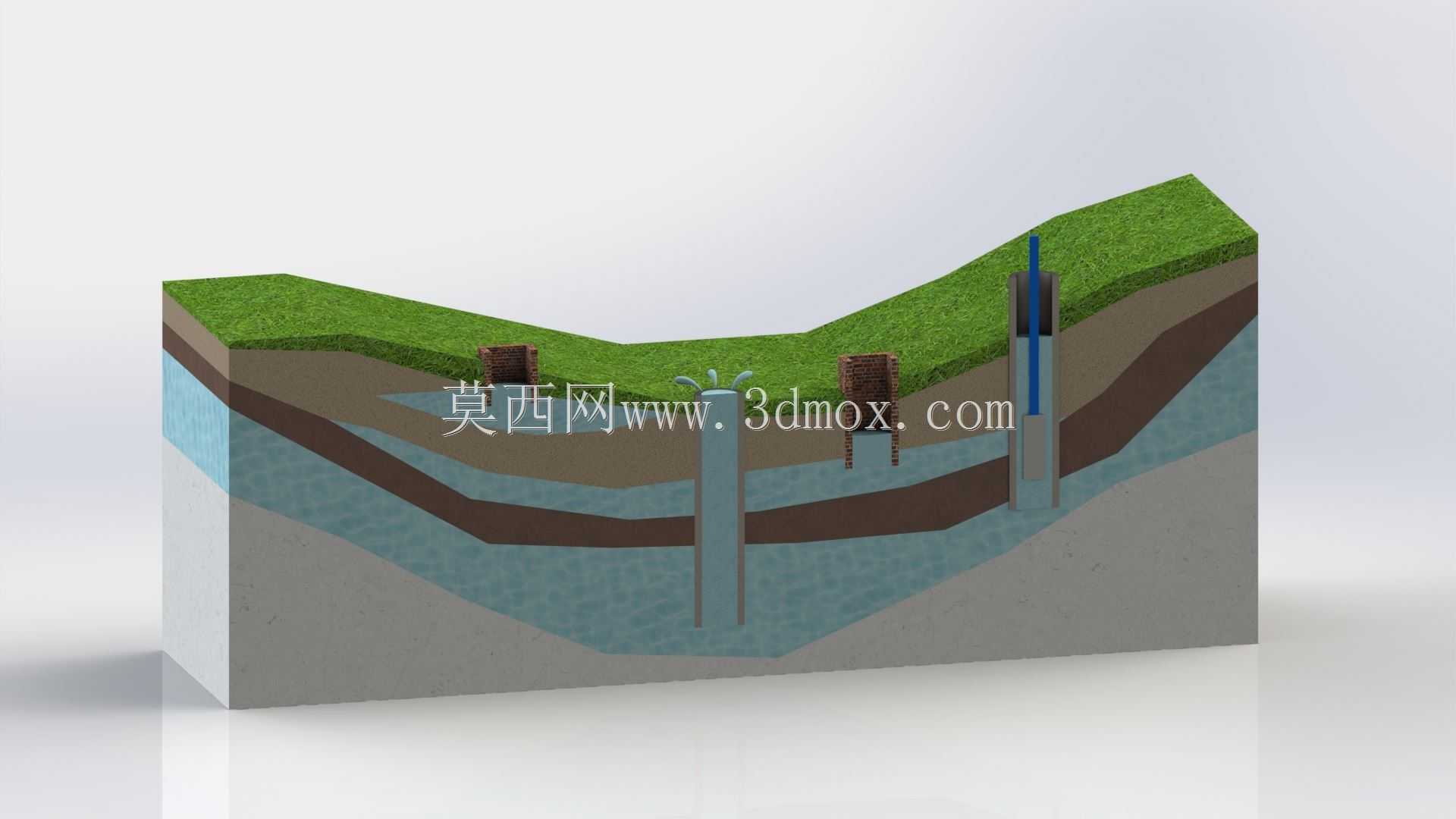

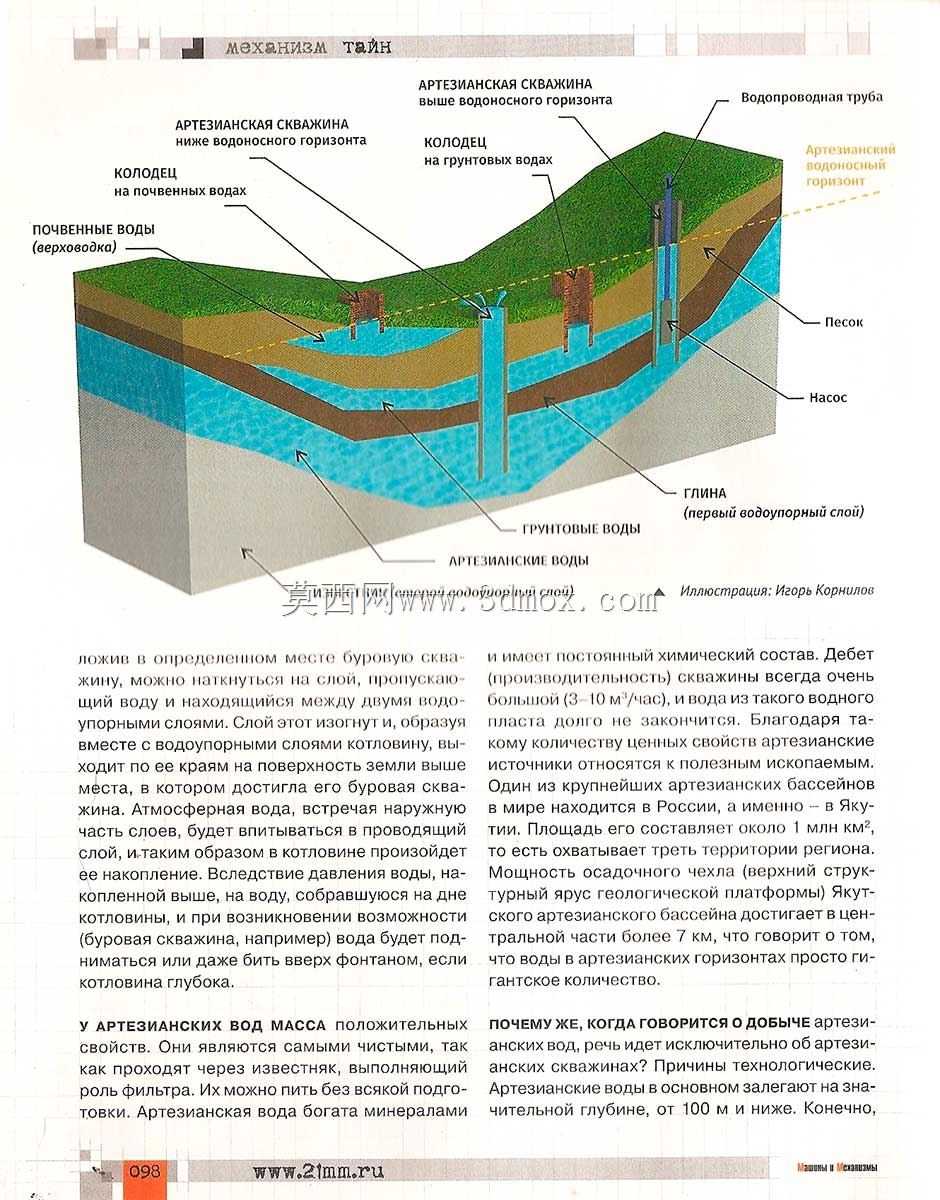

　　这套剖面结构模型完整还原了承压自流井的成井逻辑与周边地层赋存状态，做这类模型的核心目的不是做外观示意，而是给水文地质勘查、农田水利取水工程、农村安全饮水项目的技术交底、方案评审提供直观的结构参考，很多刚接触水文项目的设计人员对着二维地质剖面图很难建立空间认知，尤其是隔水层、承压含水层的层位关系，井管的滤水段布设位置，很容易在前期方案里出现滤管段错位、封孔位置偏差的问题，直接导致成井后无法自流甚至出水量不足。模型采用1:1等比例缩放的剖切展示形式，把地表以下的地层结构做了半剖开放处理，最上层是覆盖耕植土的地表层，模拟自然地形的缓坡起伏，对应实际项目里的地表高程差，做井位选址的时候首先就要结合地形坡度判断汇水区域，

　　避免把井位布在地下水补给区的下游盲区。往下依次是弱透水的粉质黏土层、第一承压含水层、相对隔水的黏土层、第二承压含水层，不同地层用差异化的材质纹理做区分，层间的倾斜角度完全按照自流盆地的实际地质构造还原，承压水的自流原理本身就是靠含水层上下的隔水层封堵，让地下水承受静水压力，一旦井管揭穿上部隔水层，承压水就会顺着井管上升到地表高程以上形成自流，这部分的层位高差在模型里做了明确的高差标注，对应实际工程里的水头高度计算边界。模型里完整还原了成井的全部结构件，包括井管的外壁套管、底部的滤水花管段、井口的止水封固结构，旁边还布设了一根地下水位观测管，观测管的底部滤头深入到第二承压含水层，和取水井的滤层段保持同一层位，

　　方便日常监测承压水的水位变化，这在实际的自流井运维里是很容易被忽略的部分，很多农用自流井建成后没有配套观测设施，出现水位下降、流量衰减的时候无法快速判断是补给区来水减少还是井管淤堵。模型里还还原了地表的配套设施，包括井口的防护井台、周边的简易排水渠，避免自流的水长期冲刷井口周边土体造成井管倾斜、封孔层渗水。从设计思路上来说，做这个结构模型的时候没有做全封闭的实体建模，而是保留了1/2的剖切视角，让观看者可以同时看到地表的地形地貌、井口设施，以及地下的地层分布、井管的插入深度、滤管段的对应层位，比全实体的外观模型更有工程参考价值。尺寸边界上，模型的横向展幅对应实际场地25米范围的地质剖面，竖向深度控制到地表以下12米，

　　刚好覆盖常规农用自流井的成井深度范围，不会因为深度过大导致地层展示比例失真，井管的直径按照实际农用井的300mm口径等比例缩放，滤管段的长度占整个井管长度的35%，对应含水层的厚度范围，避免滤管过长穿越隔水层导致上层滞水混入影响水质，也不会因为滤管过短导致进水面积不足影响出水流量。在实际工程应用里，这类模型可以用到县域农村饮水安全项目的村民公示环节，让非专业的村民也能看懂自流井的取水原理，减少项目推进的沟通成本，也可以用到中职院校水文与工程地质专业的课堂教学里，替代传统的二维挂图，让学生更快建立承压水成井的空间结构认知。模型里的地层分界面没有做完全水平的理想化处理，而是保留了自然沉积形成的缓波状起伏，这和实际野外勘查里遇到的地层状态一致，很多教学类模型把地层做的完全水平，反而会让初学者形成错误的认知，到了实际项目现场遇到倾斜、起伏的地层就无法对应图纸。另外模型里还展示了错误布井的对比参照，也就是如果井管深度不够，没有揭穿上部隔水层抵达承压含水层，就无法形成自流，这部分的结构对比也在模型里做了隐性的展示，方便设计人员在做方案的时候快速校核井深的合理性。井管和周边地层的接触部分，还原了黏土封孔的段长，也就是从地表往下3米的范围用黏土球分层夯实封孔，避免地表的污水顺着井管外壁渗入含水层造成地下水污染，这部分细节在很多简易的示意图里都被省略了，但却是实际成井里关乎水质安全的关键工序。
