带提手自锁式纸质包装礼盒结构设计

　　这款带提手的自锁式纸质包装盒，在快消品、电子配件、小型五金件的终端包装场景中应用十分广泛，日常线下门店的商品分装、电商发货的外层防护、展会伴手礼的盛装都能见到这类结构的身影。不同于常规需要额外粘贴胶带或者加装塑料提手的包装盒，这款结构完全依靠纸板裁切后的折边互锁实现成型，不需要额外的辅助连接件，在包装工序上能减少耗材投入与人工操作步骤，适配批量包装的流水线作业节奏。

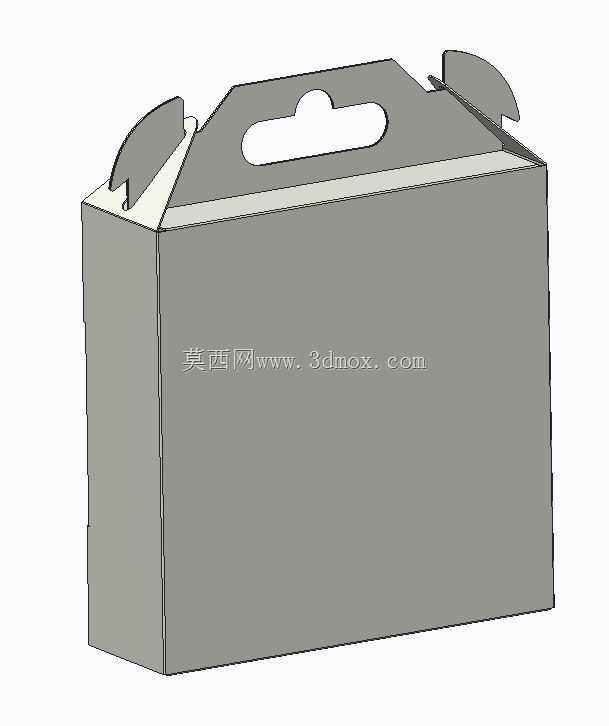

　　从功能特性来看，顶部的一体化提手结构做了圆弧过渡的挖孔处理，挖孔边缘预留了双层折边的加厚结构，避免提拿过程中纸板割手，同时提升提手部位的承重能力，常规盛装1.5kg以内的物品时，提手部位不会出现撕裂变形。两侧的翼板采用插舌式自锁设计，盒体合拢时插舌顺着盒身内侧的预留缝隙卡入，不需要额外涂胶，拆开后可以再次合拢重复使用，区别于一次性撕拉式包装，更适合需要多次开合取用内部物品的使用场景。盒身主体为直壁式长方体结构，内部没有多余的凸起结构，空间利用率可以达到92%以上，方便内部放置缓冲泡棉或者定制内托，对盛装的物品起到定位防护作用。

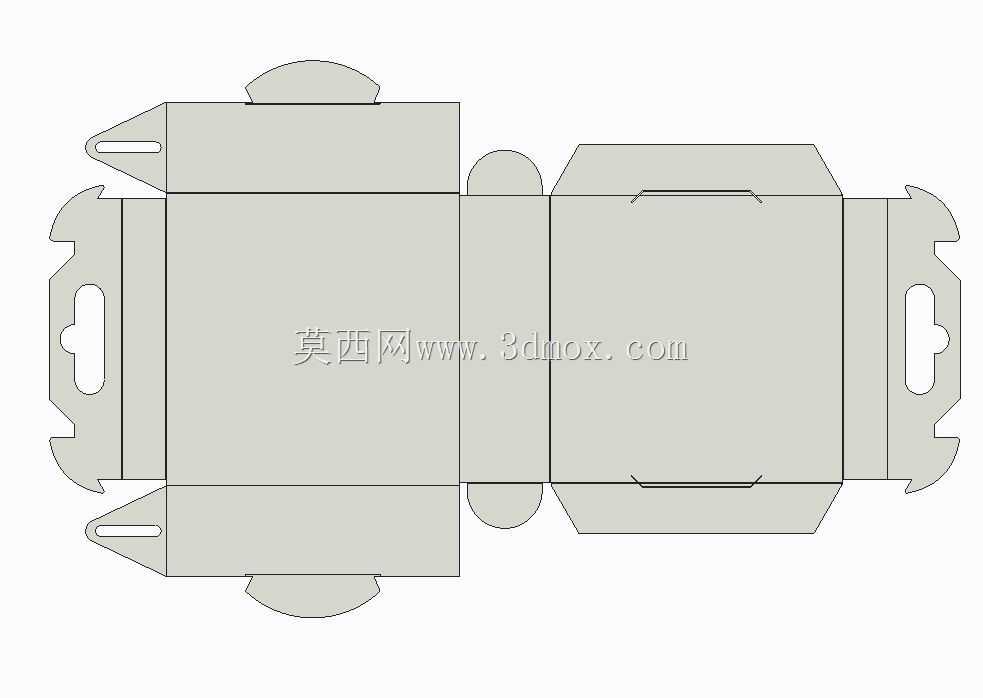

　　设计过程中首先要考虑纸板的克重适配，这类结构通常选用350g以上的白卡纸或者E楞瓦楞纸，折边位置预留了0.5倍纸板厚度的压痕余量，避免折叠过程中纸板表面出现爆线开裂的问题。提手位置的挖孔做了R10的圆角处理，分散提拿时的应力集中点，相比直角挖孔结构，抗撕裂强度能提升40%左右。两侧的插舌做了15度的斜切导向角，装配时插舌可以顺着导向角度顺利卡入盒身的锁槽，不需要人工反复对位调整，单盒装配时间可以控制在3秒以内，适配人工包装与半自动装盒机的作业需求。

　　尺寸边界上，这类常规款的盒体外径控制在长220mm、宽120mm、高180mm的区间，盒身侧壁的折边重叠宽度为15mm，保证盒体合拢后侧壁没有缝隙，避免灰尘进入内部同时提升整体结构的抗挤压能力。底部采用常规的插口式封底结构，封底的插舌重叠量为20mm，盛装均匀配重的物品时，底部承重可以达到2kg不会脱开。如果需要盛装更重的物品，可以在底部额外增加一片同尺寸的纸板衬垫，分散底部的受力点，不需要改动整体的折盒结构。

　　实际应用中，这类盒型的外表面可以直接做印刷处理，因为盒身主立面是完整的平面结构，没有多余的折痕打断印刷区域，适合印制品牌标识、产品说明等内容。相比塑料包装盒，纸质结构的重量更轻，空盒运输时可以完全展开成平板状态堆叠，单立方米空间可以存放1200个以上的空盒，大幅降低仓储与运输成本。结构设计上没有复杂的裁切路径，普通的模切机就可以完成加工，不需要定制特殊的刀具，小批量生产的开模成本很低，适配不同行业客户的定制化尺寸调整需求，只需要等比例缩放各部位的尺寸参数，就可以衍生出不同容积的同结构盒型，不需要重新验证结构的锁合可靠性。
