卧式带安装支架旋转式碳膜电位器结构

　　做消费类电子、小型工控板卡的结构设计时，板载可调电位器的选型和安装匹配是经常要处理的细节，很多新手工程师容易只关注电气参数，忽略机械安装边界和操作端的适配性，最后打样回来要么旋钮装不到位，要么引脚和PCB焊盘对位偏差，甚至调节时整个器件跟着转轴转，根本没法正常使用。这款卧式安装的旋转式可变电阻器，是目前小功率信号调节场景里用量极大的一款结构，日常做音频设备音量调节、小型电源模块输出电压微调、传感器信号阈值标定、小家电功能档位调节的时候，都会用到这类器件。

　　从实际使用的场景来看，这类电位器大多用在需要人工手动调节电路参数、且调节频率不算极高的场合，比如桌面小功放的音量旋钮、台灯的亮度调节模块、小型温控器的阈值设定、实验板上的信号分压调节，相比多圈精密电位器，它的成本更低，调节行程短，适合快速调整到大致参数区间的场景，不需要极高的调节精度，但对安装可靠性、操作手感有明确要求。

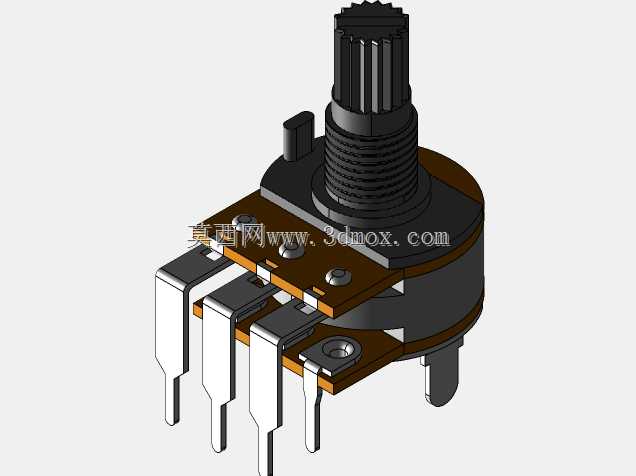

　　这款电位器的结构设计完全贴合波峰焊生产工艺的要求，底部采用卧式弯脚插装结构，三个信号引脚平行排布，引脚间距按照标准2.54mm网格设计，刚好适配通用洞洞板和量产PCB的焊盘布局，不需要额外做异形焊盘，生产时可以直接过波峰焊，不需要手工补焊，能大幅提升SMT后段的插件效率。除了三个信号引脚之外，底座上还延伸出两个固定插脚，这两个插脚比信号引脚更粗，插入PCB上对应的安装孔后过焊，能完全避免调节转轴时整个电位器跟着转动的问题——很多廉价电位器省掉这两个固定脚，用户拧旋钮的时候整个器件在PCB上打转，最后把引脚扭断，这个结构细节直接决定了器件的长期使用可靠性。

　　底座部分采用酚醛树脂层压基板作为碳膜层的载体，这种材料的高温稳定性好，过波峰焊时260度的高温下不会出现基板变形、碳膜脱落的问题，基板上的碳膜轨迹是均匀的马蹄形，动触点采用弹性铜合金材料，表面镀镍防氧化，和转轴底部的拨盘紧密贴合，转轴转动时动触点沿着碳膜轨迹滑动，实现电阻值的连续变化。转轴部分采用带滚花的塑料轴结构，滚花的纹路是直纹，和常见的塑料旋钮内孔的防滑槽完全匹配，旋钮插上去之后不需要打胶就能固定，不会出现旋钮空转的问题；转轴根部带螺纹和定位扁，安装面板的时候，可以通过六角螺母把电位器固定在设备面板上，定位扁卡在面板的D型孔里，拧螺母的时候转轴不会跟着转，面板安装的适配性很强，不管是PCB直接安装还是面板固定安装都能兼容。

　　从安装边界尺寸来看，这款电位器的本体直径在16mm左右，转轴露出本体的高度根据不同选型有10mm、15mm等不同规格，卧式安装时本体距离PCB板面的高度不到10mm，对设备内部的空间占用很小，适合薄型化的消费类电子产品设计；引脚伸出PCB背面的长度控制在3mm以内，剪脚后不会和设备外壳产生干涉。设计PCB封装的时候，要注意给两个固定脚预留足够大的焊盘，焊盘直径不小于2mm，避免焊接时虚焊；同时在电位器本体对应的PCB区域不要布置过高的元器件，至少留出1mm的安全间隙，避免插件时元件和PCB上的其他器件产生碰撞。

　　建模的时候要特别注意几个配合尺寸的公差：转轴和本体轴套的配合间隙要控制在0.1mm以内，间隙太大的话转轴会晃动，调节手感松散，间隙太小的话转轴转动卡涩，甚至温度变化后出现抱死的问题；动触点和碳膜层的接触压力要合适，压力太大转动阻尼过大，长期使用磨损快，压力太小容易出现接触不良，调节时信号跳变；引脚的折弯角度要严格控制在90度，折弯处的圆角半径不小于0.5mm，避免引脚反复受力后断裂。很多工程师建模时容易忽略转轴的转动角度限位，这类单圈电位器的转动角度一般在270度左右，从最小阻值到最大阻值的行程对应转轴270度的旋转范围，建模时要做出止挡结构，不能让转轴360度无限制转动，否则会直接刮坏碳膜层，导致器件报废。

　　实际选型应用的时候，还要注意使用场景的环境要求，这类碳膜电位器不适合在高湿度、有腐蚀性气体的环境下长期使用，否则碳膜容易氧化变质，导致阻值漂移；如果是用在经常需要调节的场合，要选择转轴阻尼手感均匀的型号，转动时没有卡顿、跳变的问题，确保调节时的参数变化平滑。对于结构设计人员来说，这类通用电子元器件的三维模型不需要自己从零绘制，准确还原安装尺寸、配合边界、操作端的结构，就能直接用于整机的装配干涉检查，避免结构设计时出现空间预留不足、安装位不匹配的问题，大幅缩短打样调试的周期。
