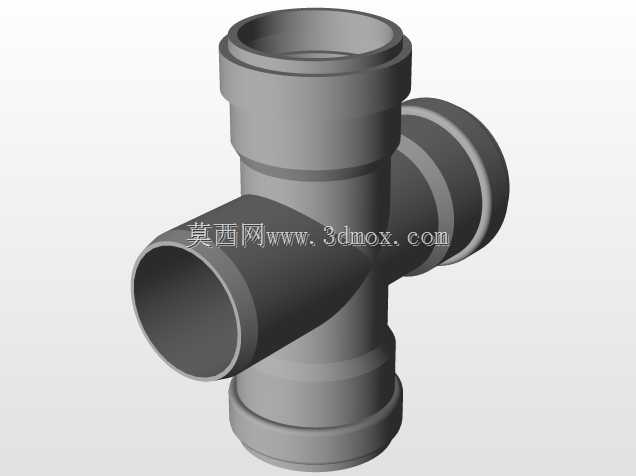

聚乙烯四通管道接头结构设计

　　这款十字形四通管路连接件，主要应用于低压流体输送管网的节点分流场景，常见于建筑室内外给排水系统、农田灌溉管网、市政排污支管以及化工低压常温流体输送线路中，可实现单条管路向三个垂直方向同时分流，或是将三条不同方向的管路介质汇流至主通路，解决管网布设中多方向管路衔接的需求，无需额外搭配多个弯头、直通件组合拼接，能有效减少管路节点数量，降低管网整体泄漏风险点。

　　从结构设计逻辑来看，该接头采用等径十字正交布局，四个连接端轴线处于同一平面且两两垂直相交，相交处做了大圆弧过渡处理，避免直角结构带来的应力集中问题，同时能降低介质流经节点时的局部阻力，减少流体在节点处形成涡流的概率，提升管路输送效率。每个连接端均采用承插式结构设计，承口内侧预留了适配密封圈的安装槽位，安装时将管材插入承口至预设深度，配合橡胶密封圈即可实现密封连接，无需额外套丝或是焊接作业，现场安装效率远高于传统金属管件，对施工人员的操作技能要求更低，也不需要配备焊接、套丝类专用施工设备，适合野外管网铺设、家装管路改造等多种作业场景。

　　在外形尺寸与安装边界方面，该接头的四个承口端尺寸保持一致，适配同公称外径的聚乙烯管材，承口深度经过标准化核算，既保证管材插入后有足够的接触长度满足连接强度要求，又不会因为承口过深导致安装时管材无法插到位、或是造成材料不必要的浪费。接头主体的外轮廓在相交处做了圆滑增厚处理，对应内部流道的过渡区域，保证整个接头的壁厚均匀一致，避免注塑成型过程中出现缩痕、内部气孔等成型缺陷，同时也能保证接头各个位置的承压能力一致，不会在相交处出现强度薄弱点。接头整体轴向尺寸紧凑，四个方向的外伸长度经过优化，在满足承插连接深度要求的前提下尽可能压缩整体体积，安装时占用的管井空间更小，在狭小的吊顶内、管廊夹层中布设管路时，不会因为接头体积过大导致安装空间不足，也能减少管路布设时的避让调整工作量。

　　从实际使用的功能特性来看，聚乙烯材质的该类接头具备优异的耐化学腐蚀性能，可耐受日常给排水中的弱酸弱碱介质、土壤中的常见腐蚀物质，埋地使用时不会像金属管件那样出现锈蚀问题，使用寿命可达五十年以上，大幅降低管网后期的维护更换成本。接头内壁与流道过渡区域均做了光滑处理，表面粗糙度低，介质流经时的摩擦阻力小，不容易在节点处积存污垢、杂物，长期使用也不会出现节点处通径缩小、输送流量下降的问题。承插式的连接结构还具备一定的轴向形变补偿能力，当管路因为温度变化出现热胀冷缩时，承插配合处可吸收少量轴向位移，避免温度应力导致管材或是接头开裂，适配不同地区的温差使用环境。

　　建模过程中，针对这类注塑类塑料管件，重点要保证承口部分的尺寸精度，尤其是密封圈槽的深度、宽度以及同轴度，若槽位尺寸偏差过大，安装时会出现密封圈挤压变形不到位、或是密封圈被剪切破损的问题，直接影响连接密封性。同时正交相贯处的过渡曲面要保证顺滑连续，避免出现曲面棱边，一方面是为了降低流体阻力，另一方面也是为了保证注塑成型时熔体可以顺畅填充型腔，减少成型缺陷。建模时还需要考虑拔模角度，承口内壁、接头外表面都要设置合理的拔模斜度，保证注塑件可以顺利从模具中脱出，不会出现顶白、拉伤等外观与结构缺陷。
