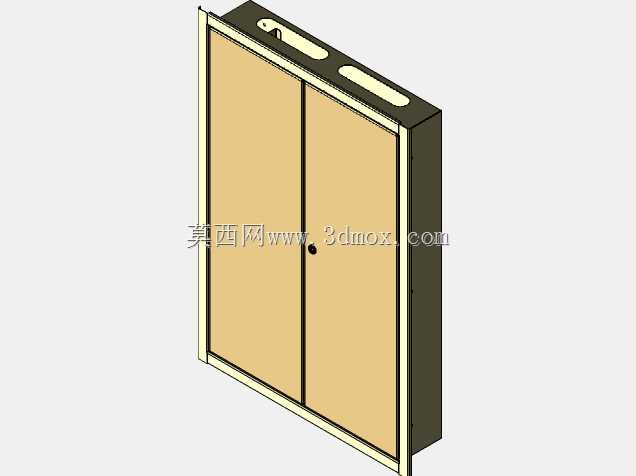

双开门金属配电柜体结构设计

　　这款双开门金属柜体主要面向工业低压配电场景设计，可作为车间动力配电、楼宇分支配电、设备端控制回路的承载壳体使用，日常工况下能够为内部安装的断路器、接触器、接线端子排等电气元件提供可靠的物理防护，隔绝车间内的金属切削粉尘、切削液飞溅以及意外外力磕碰对电气元件的损伤，避免因外部因素引发的电气短路、误触带电体等安全隐患。从结构设计逻辑来看，柜体采用封闭式钣金焊接框架作为主体承力结构，框架边角做了折弯加强处理，既能够减少焊接变形量，也可以提升整体柜体的抗扭刚度，在车间地面存在轻微不平整的安装场景下，柜体框架不会出现明显形变导致柜门卡滞。柜门采用对开式双门结构，单扇门的侧边配置了隐藏式铰链，开合角度可达到120度以上，

　　能够完全露出柜内的安装空间，方便后期运维人员进行元件接线、故障排查与更换作业；两门对合位置设置了内嵌式锁止结构，关闭后门缝间隙控制在1.5mm以内，能够满足常规工业场景的IP防护等级要求，避免大颗粒粉尘直接进入柜内。柜体顶部预留了两个长条形的线缆进出孔位，可根据现场布线需求加装格兰头或者走线槽，适配上进线、上出线的常规配电布线方式，无需在现场额外对柜体顶部进行开孔加工，减少现场施工的工作量。柜体的安装边界设计充分考虑了现场落地安装的需求，底部预留了固定地脚的安装孔位，孔位间距符合常规配电柜体的安装规范，可直接通过膨胀螺栓固定在水泥地面或者槽钢基座上，不需要额外加工转接安装板。柜内的安装板采用可拆卸式设计，

　　安装板上预留了通用的元件安装孔位矩阵，可适配不同规格的导轨式电气元件安装，用户可根据实际的回路配置灵活调整元件安装位置，不需要对安装板进行二次打孔。柜门内侧预留了接地螺栓的安装位置，可通过黄绿双色接地线将柜门与柜体主框架做可靠电气连接，满足电气安全规范的接地要求，避免柜门因感应电或者绝缘故障出现带电风险。整体外形比例协调，柜体深度尺寸适配常规靠墙安装的场景，不会过多占用车间或者配电间的通道空间，柜门表面做了平整的钣金处理，可根据使用场景需求做喷塑或者喷漆处理，适配不同的现场安装环境的外观要求。
