多规格90度PP弯头管路连接件

　　在民用给排水、化工流体输送、农田灌溉等诸多涉及管路布设的场景里，弯头是改变管路走向最常用的基础配件，这款PP材质的弯头，针对不同通径的管路做了多规格角度的适配设计，能覆盖多数常规管路改向的布设需求。从实际工程应用来看，管路布设过程中受空间限制、走向规划影响，不可避免需要调整管路延伸方向，不同工况下对弯头的角度、通径匹配度要求差异极大，这款弯头在建模阶段就整合了三种常用通径规格，对应公称通径40、50、110的PP管路，每个通径下又配置了30度、45度、90度三种常用转向角度，设计人员在做管路排布选型时，不需要单独调取不同规格的弯头模型，直接在同个模型文件内切换配置就能完成不同节点的配件匹配，大幅提升管路三维布管的效率。

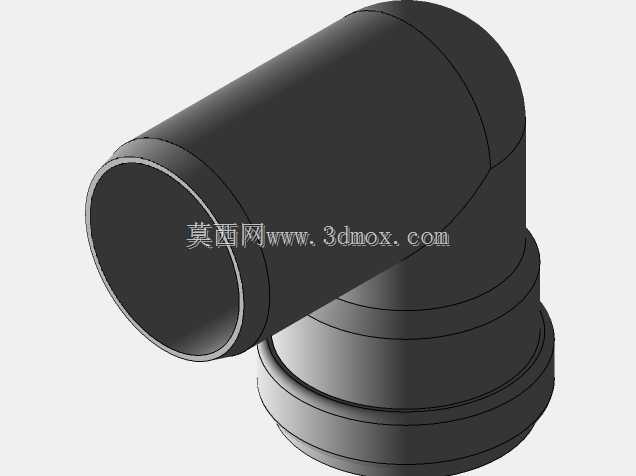

　　从结构设计来看，这款弯头采用一体注塑成型的等径弯转结构，一端为平口承插结构，另一端带多道环形止退卡槽，安装时平口端可直接与同规格PP管材热熔对接，带卡槽的一端可与带锁紧结构的管路接头配合，通过卡箍或者锁紧螺母压合卡槽实现密封固定，两种连接端的设计能适配不同的管路连接工艺，不管是暗埋布设的永久性管路，还是需要定期拆解维护的明装管路，都能找到对应的安装适配方式。外形尺寸上，不同通径规格的弯头弯曲半径严格对应PP管材的施工规范要求，通径40的弯头弯曲半径控制在1.5倍通径尺寸，避免弯转角度过小造成流体阻力陡增，通径50和110的弯头弯曲半径随通径增大按比例提升，保证流体在弯转处的流速平稳，减少长期输送含杂质流体时的弯头内壁冲刷磨损。

　　安装边界方面，这款弯头的两端接口同轴度公差控制在0.1mm以内，热熔对接时不需要额外调整管材角度就能保证管路顺直，带卡槽的一端卡槽深度统一为1.5mm，相邻卡槽间距3mm，适配市面上常规的PP管路快接接头尺寸，不需要额外定制接头配件。从建模细节来看，弯头的内壁做了光滑过渡处理，弯转处没有直角棱角，能减少流体输送过程中的紊流产生，降低管路运行时的振动和噪音，外壁的加强筋结构沿弯转弧度均匀分布，在不增加整体壁厚的前提下提升弯头的承压能力，相比同壁厚的普通PP弯头，承压能力可提升20%左右，能满足0.6MPa到1.0MPa的常规流体输送压力要求。在实际布管建模过程中，这款模型的接口基准面做了明确的标识，

　　设计人员可以直接以接口端面为装配基准，与对应的管材模型做同轴配合，不需要额外寻找装配参考点，不同角度配置的切换只需要调整模型的配置参数，就能快速生成对应角度的弯头实例，不需要重复建模或者调整模型角度，对于整段管路的参数化布设非常友好。另外，这款弯头的壁厚设计严格遵循PP管材的壁厚标准，不同通径对应的壁厚尺寸匹配对应压力等级的管材壁厚，热熔对接时不会出现壁厚差过大造成的焊口错位问题，能保证焊接位置的结构强度，避免长期使用过程中焊口位置出现渗漏。针对户外使用的场景，模型的外壁结构预留了保温层安装的空间，弯头外轮廓到弯管中心的距离比普通弯头多留出5mm的余量，方便安装保温棉或者电伴热装置，不需要额外定制异形保温件，降低现场施工的配件成本。
