ER11规格600W风冷无刷直流电主轴结构

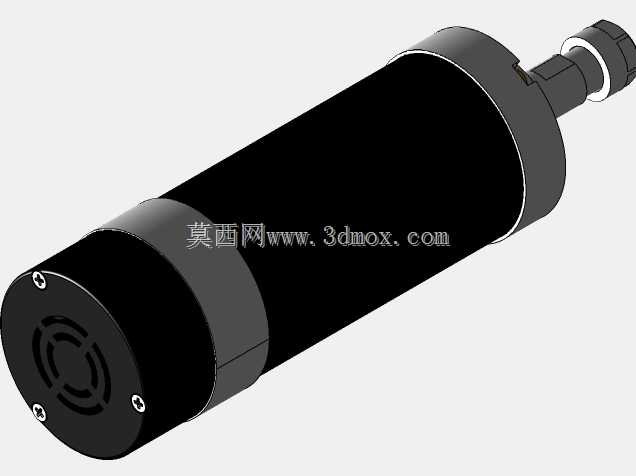

　　这款无刷直流电主轴主要适配桌面级数控雕刻、小型精雕加工场景，在非金属软金属切削、PCB板铣削、小型零件精密钻铣工序中作为核心旋转执行部件使用，相比同功率有刷主轴，它的碳刷磨损问题被完全规避，连续运行的维护周期更长，适合小批量加工场景下的长时间稳定作业。从结构设计来看，整体采用圆柱直筒式布局，主体外壳做了分段式结构设计，中段为电机定子装配的主腔体，表面做了光滑氧化处理，既保证结构强度也能辅助散热；尾端集成了风冷散热结构，端盖上开有环形阵列的通风槽，内置散热风轮随主轴同步转动，运行时可形成轴向气流带走电机绕组产生的热量，不需要额外外接水冷管路，简化了设备的配套安装要求，降低了整机的布线与管路布置复杂度。

　　前端输出部位采用ER11标准夹头安装结构，可适配夹持直径1-7mm范围内的各类铣刀、钻头、雕刻刀，夹头锁紧螺母做了防滑滚边设计，日常换刀时使用标准ER扳手即可完成操作，不需要额外定制专用工装。主轴的输出轴做了高精度动平衡校正，额定转速区间内运行的径向跳动控制在精加工允许的范围内，可满足亚克力、PVC、软铝、木材等常见加工材料的表面光洁度要求，不会出现加工面刀纹不均、振纹明显的问题。从安装边界来看，整体为等直径圆柱主体，安装时可采用标准抱箍式固定座进行夹持固定，安装位的适配直径与主体外径一致，不需要额外加工定制安装法兰，抱箍固定的方式也方便用户根据加工需求调整主轴的伸出长度，适配不同行程的小型数控设备机架。

　　电气连接端设置在尾端出线位置，采用适配无刷电机驱动器的接线定义，搭配对应功率的无刷驱动器即可实现转速调节、转向控制，部分配套驱动还可实现转速反馈、过流保护等功能，适配开源数控系统、小型商用雕刻机控制系统的接入要求。结构设计上充分考虑了小型加工设备的空间限制，整体轴向长度控制紧凑，不会因为主轴长度过大挤占设备的Z轴有效行程，尾端的接线部位做了防折弯防护结构，避免设备Z轴上下移动过程中线缆反复弯折出现断线故障。外壳的连接部位采用精密止口定位配合螺丝锁紧，装配后的同轴度精度有可靠保证，日常维护时只需要拆开尾端端盖即可清理散热风道内积累的加工碎屑，不需要完全拆解主体结构，降低了后期维护的操作难度。在实际选型适配时，

　　需要注意该主轴的额定功率为600W，适合吃刀量较小的精加工场景，不适合大余量重切削作业，安装时抱箍的锁紧力矩需要控制在合理范围，避免锁紧力过大导致外壳变形挤压内部定子，造成主轴转动卡滞、扫膛等故障。风冷结构的进风端需要避开加工碎屑飞溅的方向，可在尾端加装简易防尘网，减少碎屑进入风道附着在绕组上影响散热效果。主轴的前端输出部位设置有防尘密封结构，可阻挡加工过程中产生的粉尘、切削液雾气进入轴承腔体，延长前端轴承的使用寿命，减少日常维护的润滑频次。
