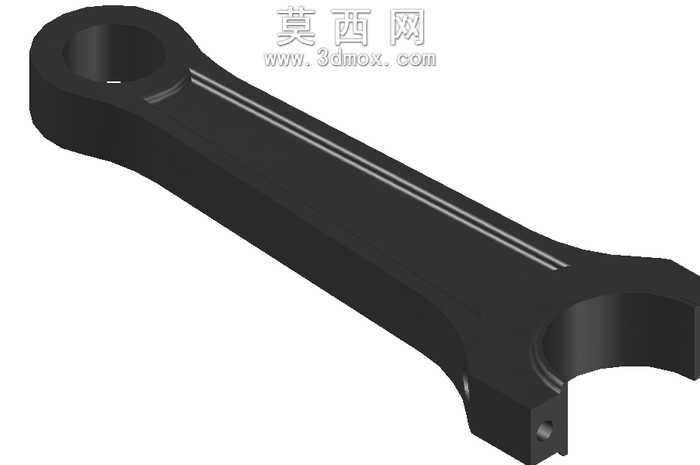

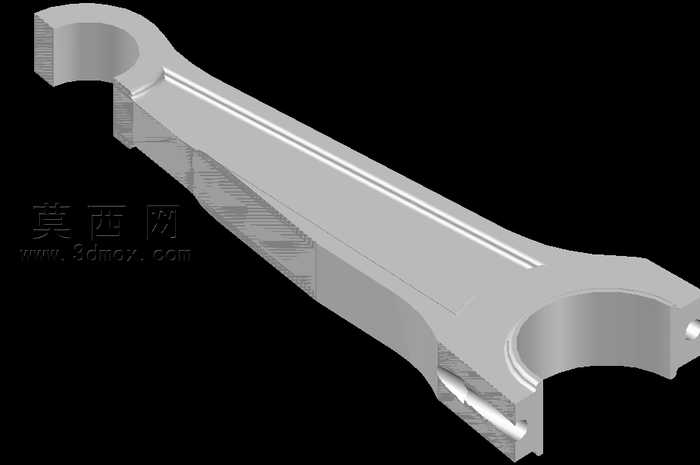

发动机连杆部件三维结构设计模型

本模型为发动机连杆部件的三维结构设计成果，建模过程围绕连杆实际工况下的功能需求展开，首先梳理连杆作为发动机曲柄连杆机构核心传动件的结构逻辑：整体分为小头端、杆身、大头端三个核心功能区段，建模时先以二维草绘勾勒各段的截面轮廓，小头端为整圆环形结构，用于连接活塞销，建模时严格控制内孔的圆度与壁厚均匀性，保证销座部位的受力承载能力；杆身采用变截面工字形结构设计，从模型呈现的外观可见杆身表面的加强筋线条，该结构是在满足抗弯、抗扭强度要求的前提下尽可能降低构件自重，建模时通过放样、扫掠等特征命令实现杆身从小头端到大头端的平滑过渡，避免截面突变带来的应力集中问题；大头端为剖分式环形结构，用于连接曲轴曲柄销，建模时预留了连杆螺栓的安装孔位，精准还原剖分面的定位结构，保证大头端与轴瓦的装配适配性。材质设定上参考实际发动机连杆的常用材料，赋予模型高强度合金钢对应的哑光金属质感，渲染时调整光影角度突出杆身的加强筋轮廓、各端面的加工倒角细节，清晰呈现各部位的结构衔接关系。设计过程中严格遵循发动机连杆的实际尺寸比例，对小头端油槽、大头端定位凹槽等细节结构做了还原，保证模型的结构合理性与装配参考价值，可用于发动机曲柄连杆机构的结构教学、装配演示以及相关零部件的设计参考，完整呈现了连杆从功能分区到细节特征的全结构设计逻辑，各部位的壁厚、过渡圆角均符合机械设计的强度规范，能够直观展现连杆在动力传递过程中的受力结构特点。
