发动机连杆盖分体式结构三维设计

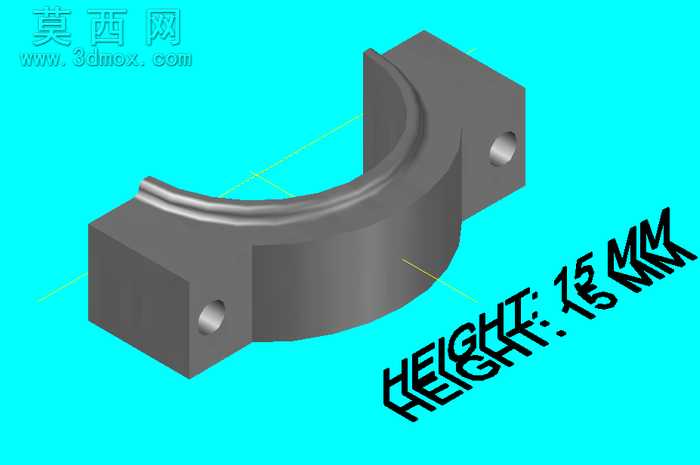

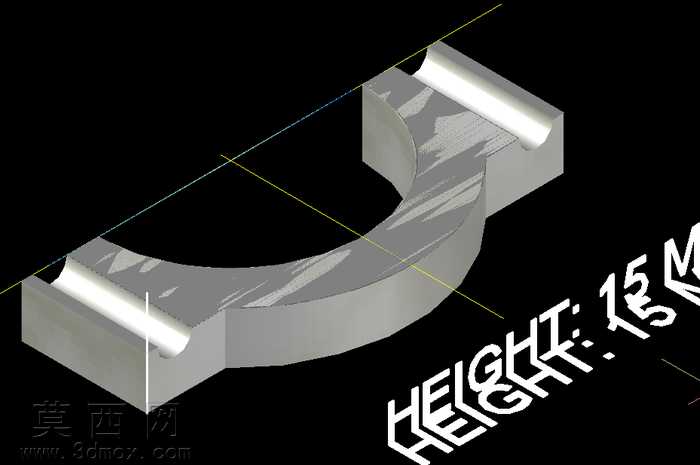

本次设计的是发动机连杆组件的连杆盖部分，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循发动机连杆组件的装配配合要求，先以半圆弧曲面为核心构建主体承力结构，保证半圆弧面的尺寸精度与表面光洁度，使其能够与连杆本体完美贴合形成完整的曲轴安装孔位，满足曲轴运转时的配合精度需求。建模时首先绘制主体截面草图，通过拉伸特征生成两侧的安装凸台结构，凸台部分预留标准螺栓安装孔位，孔位的同轴度、位置度公差严格参照内燃机连杆设计规范设定，确保装配时螺栓能够顺利穿入，实现连杆盖与连杆本体的可靠紧固，避免发动机运转过程中出现连接松动的问题。在材质设定上，选用发动机连杆常用的高强度合金钢材质，渲染时还原合金钢经调质处理后的哑光金属质感，对安装孔边缘、半圆弧面的加工面做细微的高光处理，区分加工面与非加工面的视觉差异，同时在半圆弧面添加细微的油槽结构示意，还原实际零件的润滑设计细节。结构设计上充分考虑零件的受力特性，在半圆弧结构与两侧安装凸台的过渡位置做圆角处理，避免应力集中导致的零件疲劳损坏，整体壁厚根据发动机爆发压力下的受力仿真结果做均匀化处理，在保证结构强度的前提下尽可能降低零件重量，适配发动机轻量化的设计趋势。设计过程中反复核对连杆盖与连杆本体、曲轴、连杆螺栓的配合尺寸，确保各部分装配间隙符合设计要求，半圆弧面的直径尺寸严格匹配对应曲轴连杆轴颈的尺寸，预留合适的轴瓦安装空间，两侧安装凸台的贴合面做平面度约束，保证装配后结合面紧密贴合，防止润滑油泄漏。渲染阶段采用青蓝色纯色背景突出零件主体结构，通过多角度光源照射展现零件的立体轮廓，清晰呈现各部分的结构特征与过渡细节，直观展示零件的外形特点与结构设计逻辑，为后续的工程图导出、数控加工编程提供精准的三维模型依据，也为连杆组件的装配仿真、受力分析提供可靠的模型基础。
