V12引擎用高精度曲柄结构三维设计

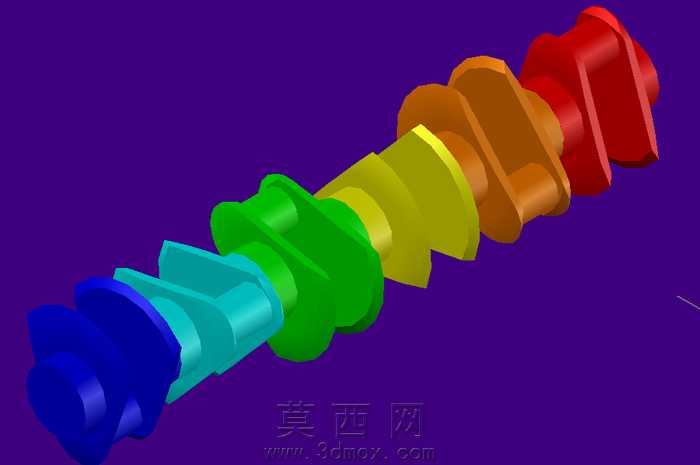

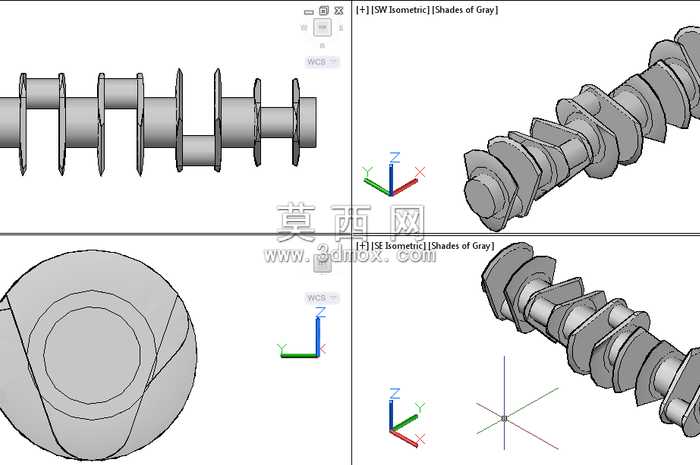

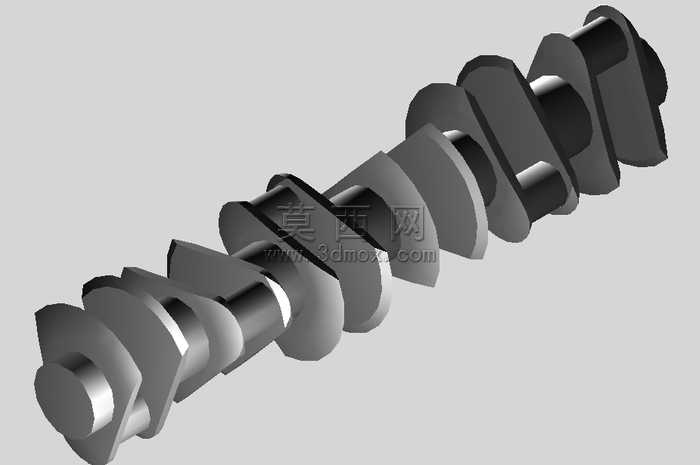

本作品为V12发动机配套的曲柄三维结构模型，建模过程严格遵循V型十二缸发动机曲柄连杆机构的运动学原理，先梳理V12引擎的点火顺序与曲柄销相位排布逻辑，确定十二组曲柄臂的错角角度，保证各缸做功行程均匀错开，让发动机运转时的惯性力与力矩实现最优平衡。建模阶段以回转类零件的基础特征为起点，先绘制主轴颈的中心回转轴线，逐段构建主轴颈、曲柄销、曲柄臂的基础回转轮廓，针对曲柄臂的异形配重结构，通过多组截面草图放样生成实体，精准还原配重块的偏心轮廓，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机高速运转时的振动幅度。模型对各轴颈的圆角过渡结构做了精细化处理，还原实际零件的应力卸荷槽设计，避免轴颈与曲柄臂连接位置出现应力集中问题，符合内燃机曲柄零件的强度设计要求。材质渲染阶段，针对曲柄的锻钢材质属性，调整金属材质的漫反射、粗糙度与高光参数，还原锻钢件经机加工后的哑光金属质感，对轴颈的精加工表面做单独材质区分，模拟磨削加工后的高光金属效果，让模型的视觉呈现更贴近真实工业零件的质感。结构设计上严格匹配V12引擎的缸心距、连杆轴颈长度参数，保证曲柄装入缸体后，各曲柄销对应的连杆运动包络不会出现干涉，主轴颈的直径、长度参数适配发动机主轴承座的安装尺寸，前端的正时驱动结构、后端的飞轮连接法兰都做了对应结构还原，完整覆盖曲柄从动力输入到输出的全部连接结构。建模过程中对曲柄的润滑油道做了隐式结构预留，对应轴颈表面的油孔位置做了精准定位，保证润滑油可以通过主轴颈油道输送到各曲柄销位置，为连杆轴承提供润滑支撑，完全贴合V12发动机曲柄的实际功能设计逻辑，整体模型结构完整，特征清晰，可用于发动机结构教学、动力系统原理演示等场景。
