30/40毫米管径夹持式管道连接器结构

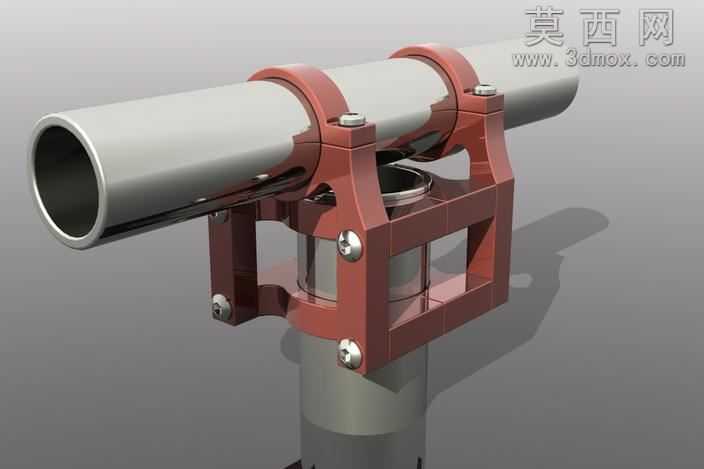

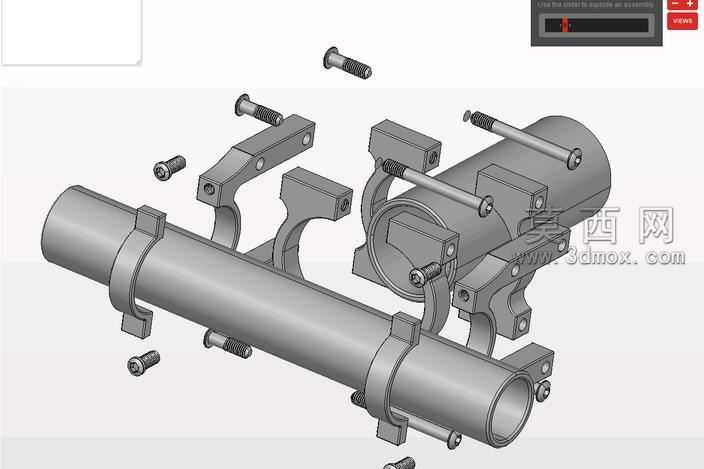

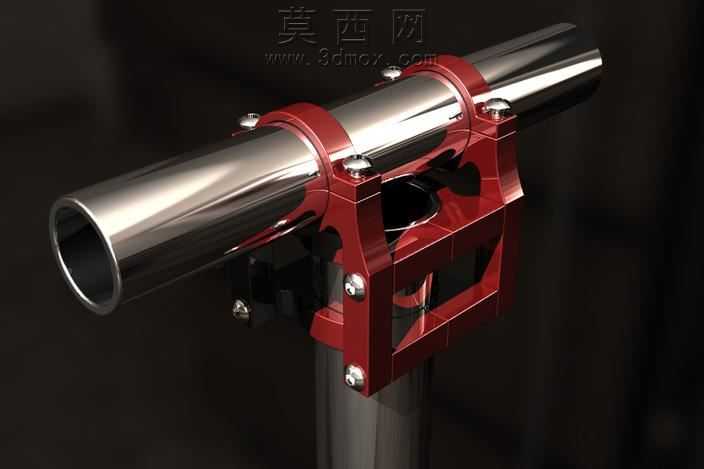

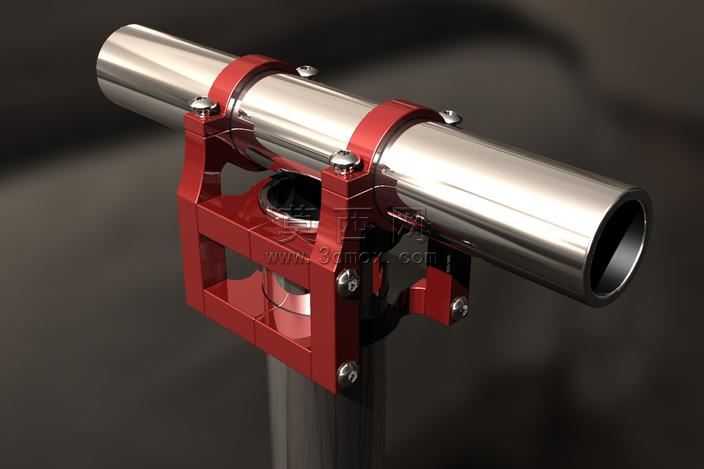

该作品为适配30毫米与40毫米管径的夹持式管道连接器三维建模成果，建模过程中以工业管路快装夹持的实际使用需求为核心设计逻辑，首先完成整体结构的参数化草绘，精准定位上下抱合弧面的曲率参数，确保弧面与对应规格金属圆管的外壁完全贴合，避免夹持过程中出现应力集中或管路滑脱的问题。建模阶段对各部件的装配公差进行了严谨设定，抱箍主体的红色支架部分采用一体化结构设计，预留了标准内六角螺栓的安装孔位，孔位同轴度公差控制在0.02毫米范围内，保证螺栓装配时无卡滞、受力均匀。材质渲染环节，金属管路部分采用抛光不锈钢材质，调整反射粗糙度参数至0.1，还原金属表面高光反射的亮泽质感，同时添加细微的使用划痕贴图提升真实感；红色夹持支架采用哑光喷塑金属材质，设置漫反射颜色为正红色，粗糙度参数调整至0.6，模拟工业五金件表面喷塑的磨砂质感；紧固螺栓、螺母等标准件采用镀锌金属材质，添加轻微的倒角高光效果，还原标准五金件的加工细节。结构设计上采用对称式抱合结构，支架下方集成握持式支撑框架，既可以实现双管路的同轴对接固定，也可作为管路安装的临时支撑结构，夹持力通过四颗对称分布的内六角螺栓均匀传递至抱箍弧面，相比传统单螺栓抱箍，受力分布更均匀，可适配有一定振动工况的管路连接场景。建模过程中对所有锐边均添加了0.5毫米的工艺倒角，符合实际五金零件的加工工艺要求，避免应力集中导致的零件开裂问题；装配验证阶段通过软件的干涉检查功能，确认螺栓与支架孔位、支架与管路之间无多余干涉，各活动部件的装配间隙预留合理，完全满足实际生产加工的精度要求，可直接用于工程出图、3D打印样件验证或者工业产品展示场景。
