甲板比米尼岛顶部可移动耳式铰链结构

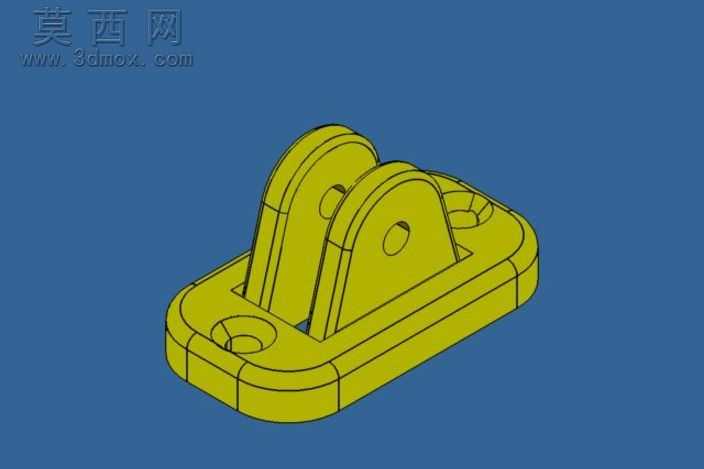

该三维模型为适配甲板比米尼岛顶部安装场景的可移动耳式铰链，建模阶段采用参数化特征建模逻辑完成全结构搭建，首先绘制底座的封闭草绘轮廓，通过拉伸凸台命令生成带圆角过渡的矩形基座，基座上预留两处沉头安装孔位，孔位边缘做倒角处理消除应力集中，同时保证安装后紧固件端面与基座表面齐平，避免突出结构剐蹭周边部件。基座上方的两组铰接耳板采用对称草绘拉伸生成，耳板与基座衔接处做渐变圆角过渡，模拟实际五金件的压铸成型结构特征，耳板中心预留同轴铰接通孔，孔壁做光滑处理保证铰接销轴的装配顺畅度，两组耳板之间预留均匀间隙，为铰接转动预留足够活动空间，避免转动过程中出现结构干涉。模型渲染阶段采用哑光金属材质模拟船用五金的镀锌防锈质感，材质参数调整为低反光度、高粗糙度的金属漆面效果，还原船用五金长期户外使用的哑光质感，场景采用纯色深蓝色背景突出模型主体结构，搭配等轴测视角展示整体装配形态，同时通过轮廓线强化功能结构的边界辨识度，让观看者可以快速识别安装孔位、铰接耳板、活动间隙等核心结构。设计思路上围绕船用甲板的实际使用需求展开，该铰链的可移动耳结构可在转轴分离后，将铰接耳从甲板齐平挡板位置移除，满足比米尼岛遮阳结构的快速拆装需求，无需额外拆卸基座即可完成上部结构的分离，适配船舶户外场景下的快速收纳、部件更换操作；整体结构做了等壁厚处理，所有外边缘均做圆角过渡，既符合五金压铸的生产工艺要求，也避免尖锐边角在船舶晃动场景下造成磕碰损伤，铰接孔的同轴度、安装孔的位置度均按照通用五金装配公差做参数化约束，保证模型导出后可直接用于生产加工的尺寸参考，也可用于船舶改装场景的装配干涉校验。
