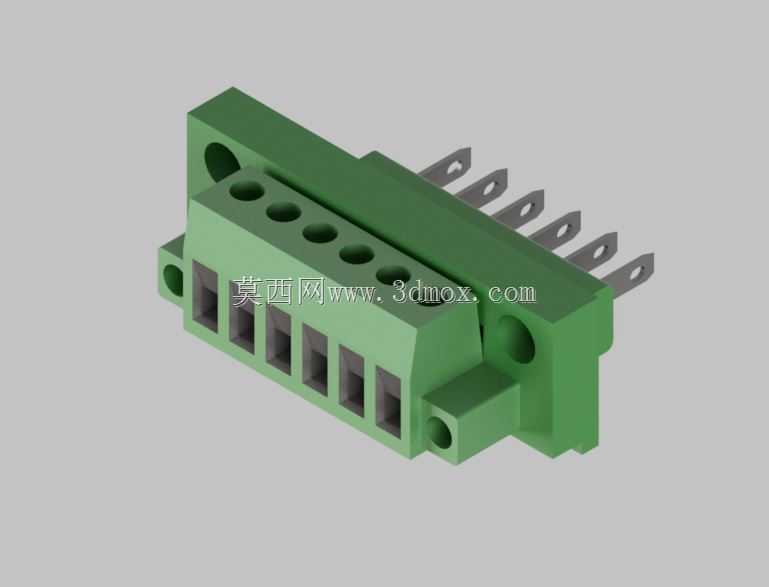

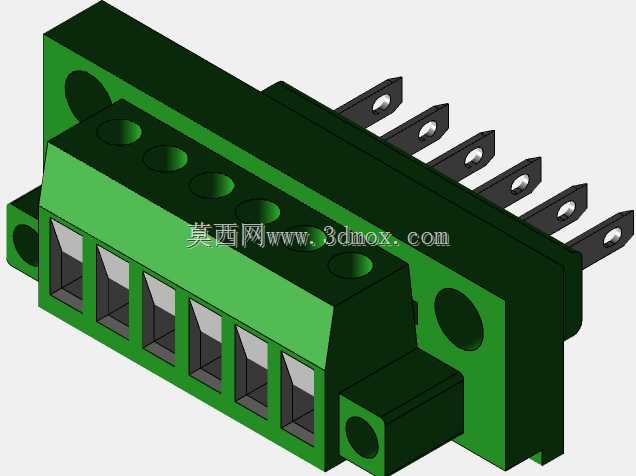

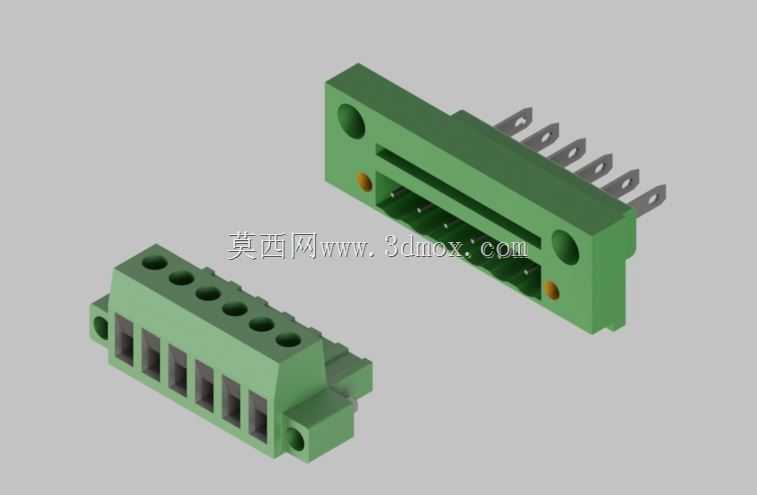

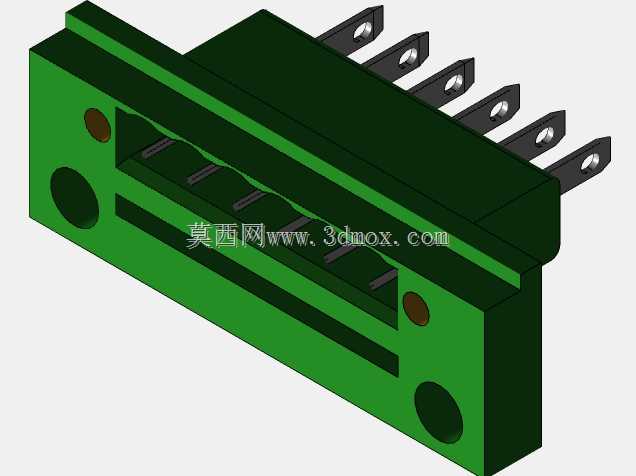

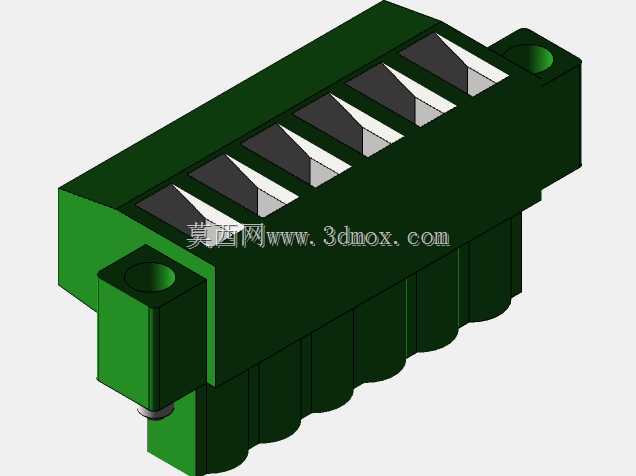

间距5.08mm六芯可插拔接线端子结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:633629
  • 间距5.08mm六芯可插拔接线端子结构
  • 间距5.08mm六芯可插拔接线端子结构
  • 间距5.08mm六芯可插拔接线端子结构
  • 间距5.08mm六芯可插拔接线端子结构
  • 间距5.08mm六芯可插拔接线端子结构

  在工业电控柜布线、小型设备内部信号转接、PCB板外接线路拓展这类场景里,插拔式接线端子一直是兼顾接线效率与后期维护便利性的核心连接件,这次呈现的5.08mm间距六芯可插拔接线板,就是针对低压信号传输、小功率供电转接场景设计的连接部件。从实际安装边界来看,这款端子的针脚间距严格遵循5.08mm的行业通用规格,适配市面上绝大多数同间距的板端插座,插针采用直插式设计,焊接端伸出长度匹配常规1.6mm-2.0mm厚度的PCB板过孔焊接要求,不需要额外调整焊盘尺寸就能直接适配常规线路板的布线规范。本体采用绿色阻燃绝缘材质,基座两侧预留了带安装孔的固定耳,安装孔位的中心距经过校准,既可以在PCB板上通过螺丝做辅助固定,应对有振动的设备使用场景,

  避免长期震动导致插针脱焊、接触不良,也能配合导轨安装附件固定在电控柜的安装轨上,适配不同的装配需求。从功能设计上,六芯的通道配置刚好覆盖常规传感器信号组、小型执行器供电回路的接线需求,每一个接线位都对应独立的压线腔,腔体内置铜制导电件,压线螺丝的行程经过优化,拧动时不会出现偏位卡滞,能适配0.5mm²到2.5mm²的多股或单股铜导线,拧紧后导线拉脱力满足行业连接可靠性要求,不会出现导线松脱导致的回路断路。插拔结构的卡扣设置在端子本体两侧,插入板端插座时会有清晰的到位反馈,拔出时只需要按压两侧卡扣就能顺利分离,不需要借助工具撬动,后期设备检修更换线路时,不需要重新拧动压线螺丝就能整体断开回路,大幅减少现场接线的工作量。

  绝缘本体的爬电距离按照低压电器的绝缘要求设计,相邻接线位之间的绝缘筋高度足够,在AC380V以下的电压等级下使用时,不会出现相邻回路飞弧、击穿的问题,基座上的接线孔位做了倒角导向,现场穿线时不需要刻意对准就能顺利把导线插入压线腔,降低现场施工的操作难度。从建模的细节来看,这款端子的所有倒角、拔模角度都按照实际注塑生产的工艺要求做了还原,绝缘本体的壁厚均匀,避免注塑生产时出现缩痕、填充不足的问题,插针的折弯角度、厚度尺寸都和实物一致,导电件的卡位结构也做了完整复刻,在做整机布线仿真、装配干涉检查时,直接调用这个模型就能准确模拟实际装配的空间占用,不会出现模型和实物尺寸偏差导致的装配干涉问题。在实际选型使用时,

  这款端子可以用在工业传感器的分线盒、小型PLC的扩展模块外接端子台、自动化设备的操作面板信号转接等场景,相比固定式接线端子,可插拔的设计能让设备分装、运输时的线路拆分更方便,现场总装时只需要把对应插头插合就能完成线路连接,减少现场接线的出错概率。两侧的固定耳除了螺丝固定之外,也能适配防退卡扣配件,在振动幅度较大的工程机械、移动设备上使用时,可以额外加装卡扣防止插头因为震动松脱,进一步提升连接的可靠性。接线位的标识区域预留了平整的标签粘贴位,现场接线时可以对应每一个回路的功能粘贴标识,后期维护排查线路时能快速对应点位,不需要反复核对线号。整个端子的外形轮廓方正,在PCB板上占用的空间规整,做板级布局时可以整齐排列多组端子,不会出现空间浪费,插针的排列直线度公差控制在合理范围内,插入插座时不会出现个别针脚对位不准的问题,适配自动化焊接的生产工艺要求,能够满足批量生产的焊接良率要求。
