小型三叶轴流散热风机三维结构设计

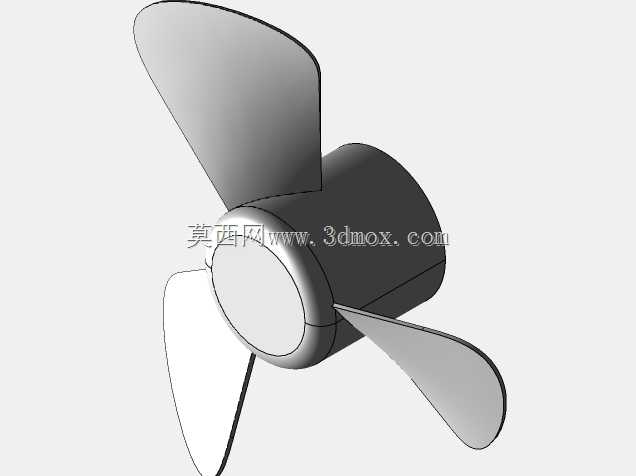

　　在小型电子设备散热、机柜局部通风、小型工位送风这类场景里，这类三叶轴流结构的风机是应用频次极高的部件，不同于大尺寸工业轴流风机的厚重结构，这款小型风机的设计完全贴合紧凑安装空间的使用需求，整体结构分为风叶组件、电机安装筒、前端导流盖三个核心部分，没有多余的外置结构，所有部件的装配边界都做了同轴度约束，能直接适配标准的小型驱动电机输出轴安装。从功能特性来看，三叶式的风叶设计平衡了送风效率与运行噪音，叶片的曲面采用等变厚度设计，叶根位置厚度更大，能承接电机输出的扭矩，避免高速旋转时叶根位置出现应力集中断裂的问题，叶尖位置做了圆弧收边处理，既减少旋转时的叶尖涡流损耗，也能避免安装时叶尖剐蹭周边防护网或者安装壁面。

　　设计过程中优先考虑了安装适配性，电机安装筒的内径尺寸匹配常规36mm直径的小型直流电机，筒壁厚度控制在2.5mm，既保证足够的结构强度支撑电机运行时的震动，也不会额外占用过多径向安装空间，前端的圆形导流盖和风叶轮毂做了平滑过渡，能减少进风端的气流紊流，让气流更顺畅地沿风叶曲面导向送出方向。实际选型使用时，这类风机的安装边界需要预留出风叶旋转的安全间隙，径向方向需要比风叶最大旋转直径多留出至少3mm的空间，轴向方向从电机筒尾端到风叶最前端的总长度控制在68mm，能直接嵌入到小型设备的通风开孔位置，不需要额外设计复杂的固定支架，电机筒外壁预留的环形卡槽可以直接卡装在设备面板的开孔上，装配效率比螺丝固定的结构更高。

　　风叶的曲面角度经过反复调整，在额定转速下的送风方向集中性更好，不会出现大范围的气流散射，适合针对局部发热元件做定点风冷，比如小型工控主板的散热、小型电源模块的通风冷却，或者桌面小型送风装置的核心风动部件。结构设计上所有的圆角过渡都做了工艺适配，不管是采用注塑成型生产塑料风叶，还是采用钣金冲压制作金属风叶，都能顺利脱模或者成型，没有倒扣或者极小的尖角结构，能降低生产加工的难度，同时装配环节没有复杂的卡扣或者过盈配合结构，风叶和电机轴的连接采用标准的D型轴孔配合，能传递足够扭矩的同时，也方便后期维护时的拆卸更换。不同于多叶式离心风机的高压头特性，这款轴流结构的风机风阻更低，在相同功率下能获得更大的通风量，适合风阻较小的开式通风场景，

　　在做整机结构匹配时，不需要额外设计复杂的导风通道，只要保证进风侧没有大面积遮挡，就能发挥出设计的通风性能，风叶的动平衡结构在建模时就做了对称约束，三个叶片的质量分布、曲面曲率完全一致，能减少高速旋转时的震动量，降低运行时的噪音传递，提升整体部件的使用寿命。
