40x40x11规格小型轴流散热风扇结构

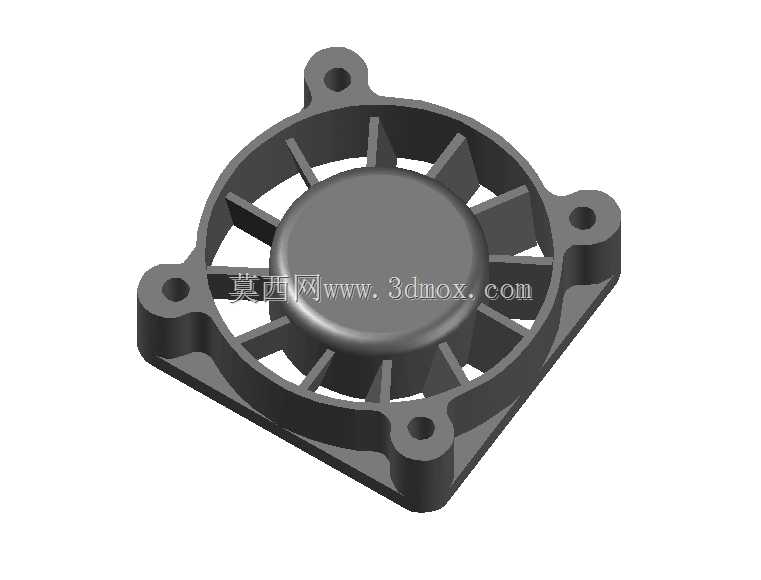

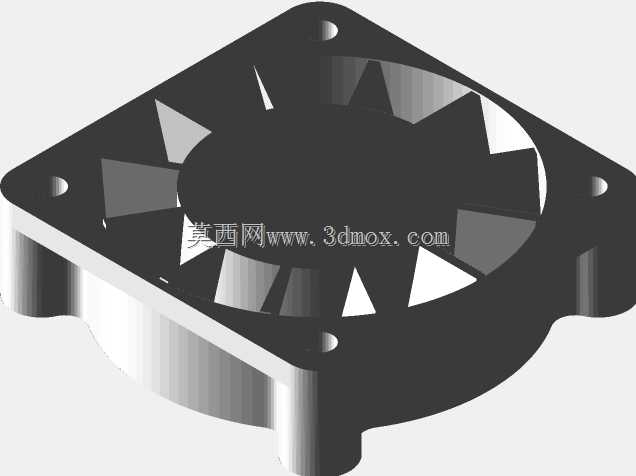

　　在消费电子、嵌入式工控板卡、小型通讯模组这类对安装空间有严苛限制的散热场景里，小尺寸轴流风扇的选型往往直接决定整套设备的长期运行稳定性，这款40x40x11规格的散热结构，正是针对紧凑空间主动散热需求完成的结构设计。从实际安装边界来看，该风扇整体外廓为正方形，边长控制在40mm，整体厚度仅11mm，四个角位预留的安装耳采用一体化注塑成型结构，每个安装耳中心开有标准圆形安装孔，孔位间距匹配行业通用的40mm风扇安装孔距规范，可直接适配市面绝大多数ITX主板、小型工控机外壳、路由器改装散热位、LED驱动电源模块的安装螺柱，不需要额外做转接支架设计，能大幅缩短结构工程师的选型适配周期。

　　从功能特性层面来说，这款风扇采用常规的轴流送风结构，中心圆形轮毂区域用于内置驱动电路与转子组件，轮毂与外框之间均匀分布的辐射状支撑筋，一方面承担固定外框与轮毂相对位置的作用，保证扇叶转动时的结构同心度，避免高速转动下出现动平衡偏移引发的振动噪音，另一方面筋条的弧度经过优化，不会对进风侧的气流产生过多切割扰动，能有效降低气流通过支撑结构时产生的紊流噪音。外框采用带圆角的方形设计，相比圆形外框，方形结构在贴装安装时能更好地贴合设备外壳平面，减少安装缝隙处的气流泄漏，提升送风效率，外框边缘做了微小的倒角处理，既可以避免组装过程中锐边划伤操作人员，也能在注塑生产时减少边角缺料的不良率。

　　设计思路上，这款结构优先考虑了量产可行性与安装通用性，没有采用异形的外框或者特殊的安装位设计，所有结构尺寸都贴合现有小尺寸散热风扇的供应链通用规范，开模后可直接采用常规的PBT或者ABS材料注塑生产，不需要定制特殊规格的原材料。扇叶区域的预留间隙经过反复校核，扇叶边缘与外框内壁的间隙控制在合理范围，既不会因为间隙过小导致生产公差累积下出现扇叶擦框的问题，也不会因为间隙过大造成气流回流损失，影响整体送风风压。在实际应用中，这类11mm厚度的40mm风扇，相比同尺寸20mm厚度的常规风扇，能适配厚度更薄的设备腔体，比如薄型ITX机箱的CPU侧吹散热补位、PCIe扩展卡的自带散热模块、便携投影设备的光源散热、车载小型电子模组的通风散热，甚至部分桌面小型3D打印机的喷头散热位也能直接适配。

　　从结构建模的细节来看，四个安装耳的厚度与外框主体厚度保持一致，安装孔周边做了局部的加厚处理，能提升螺丝锁附时的结构强度，避免锁附力过大导致安装耳开裂。中心轮毂的凸起高度略高于外框平面，在贴装到散热鳍片表面时，轮毂不会直接与鳍片端面产生摩擦，预留出足够的安全间隙。外框的进风侧与出风侧边缘都做了微小的导流斜面，能引导气流更平顺地进入扇叶区域，减少入口处的气流涡流损失。对于结构设计从业者来说，这类标准规格的散热风扇模型，可以直接导入到设备整体装配中做干涉检查，不需要反复测量实物尺寸调整安装位，能有效提升整体设计的效率，避免后期打样时出现风扇与周边结构件干涉、安装孔位不对中的问题。在选型适配时，这款结构的安装边界清晰，不需要额外预留过多的周边空间，只要在安装面预留出40mm见方的平面区域，以及对应孔位的螺柱高度，就能完成可靠装配，对于空间紧张的紧凑型电子设备设计来说，这类成熟的标准散热结构能大幅降低散热模块的设计风险，不需要从零开始开发定制风扇结构，有效缩短产品的研发周期。
