流线型旋风辐条自行车轮毂设计

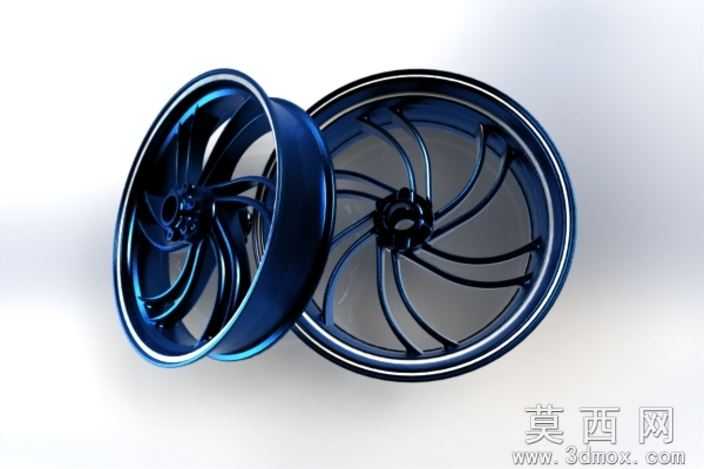

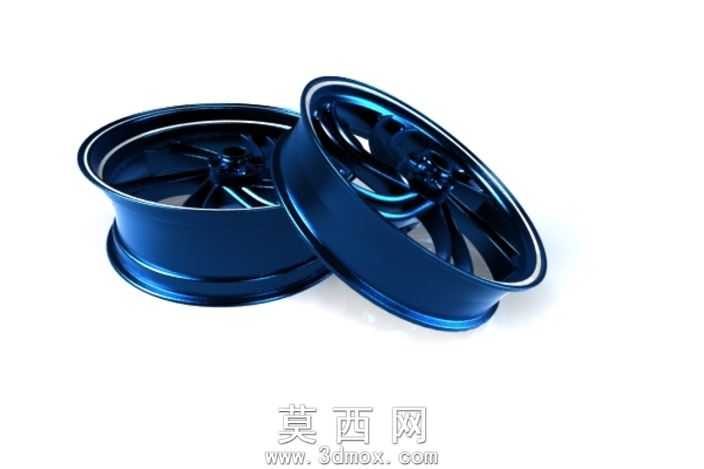

该作品为自行车配套的双轮毂三维设计方案，建模阶段采用参数化特征建模逻辑，先以旋转凸台命令构建轮圈的基础环形基体，精准控制轮圈的胎圈座宽度、轮缘高度与壁厚参数，匹配常规自行车外胎的安装尺寸标准，轮圈边缘做了圆弧过渡处理，避免应力集中同时提升装配贴合度。辐条部分采用仿生旋风式曲面造型，以引导线放样命令生成每一根辐条的扭转曲面结构，所有辐条沿轮毂中心呈中心对称环形阵列，每根辐条从花鼓安装位出发，以平滑的扭转弧度延伸至轮圈内壁，既保证了结构受力的均匀传递，又形成了极具动感的视觉效果。花鼓安装位做了阶梯轴孔与键槽特征设计，预留了标准轴承安装位与碟刹安装座的接口结构，可兼容常规自行车的轴组与制动系统装配需求。材质渲染阶段，轮圈与辐条主体采用高光亮面金属蓝烤漆材质，添加了细微的金属珠光颗粒质感，轮圈边缘做了亮银色镀铬包边处理，模拟真实高端改装轮毂的表面工艺效果，场景中采用双轮错位摆放的展示角度，添加柔和的环境反射与软阴影效果，凸显曲面的流畅弧度与金属材质的光泽层次。设计过程中兼顾了造型美观性与结构实用性，辐条的扭转角度经过反复调整，既避免了造型过于突兀带来的加工难度，又保证了骑行过程中可一定程度降低风阻，整体结构无冗余特征，所有壁厚均匀过渡，既满足3D打印验证的结构要求，也可适配开模量产的工艺标准，轮组整体造型偏向运动改装风格，适配个性化定制自行车、休闲运动自行车的装配使用需求，建模过程中对所有装配配合面做了公差预留处理，保证后续装配环节的精度匹配。
