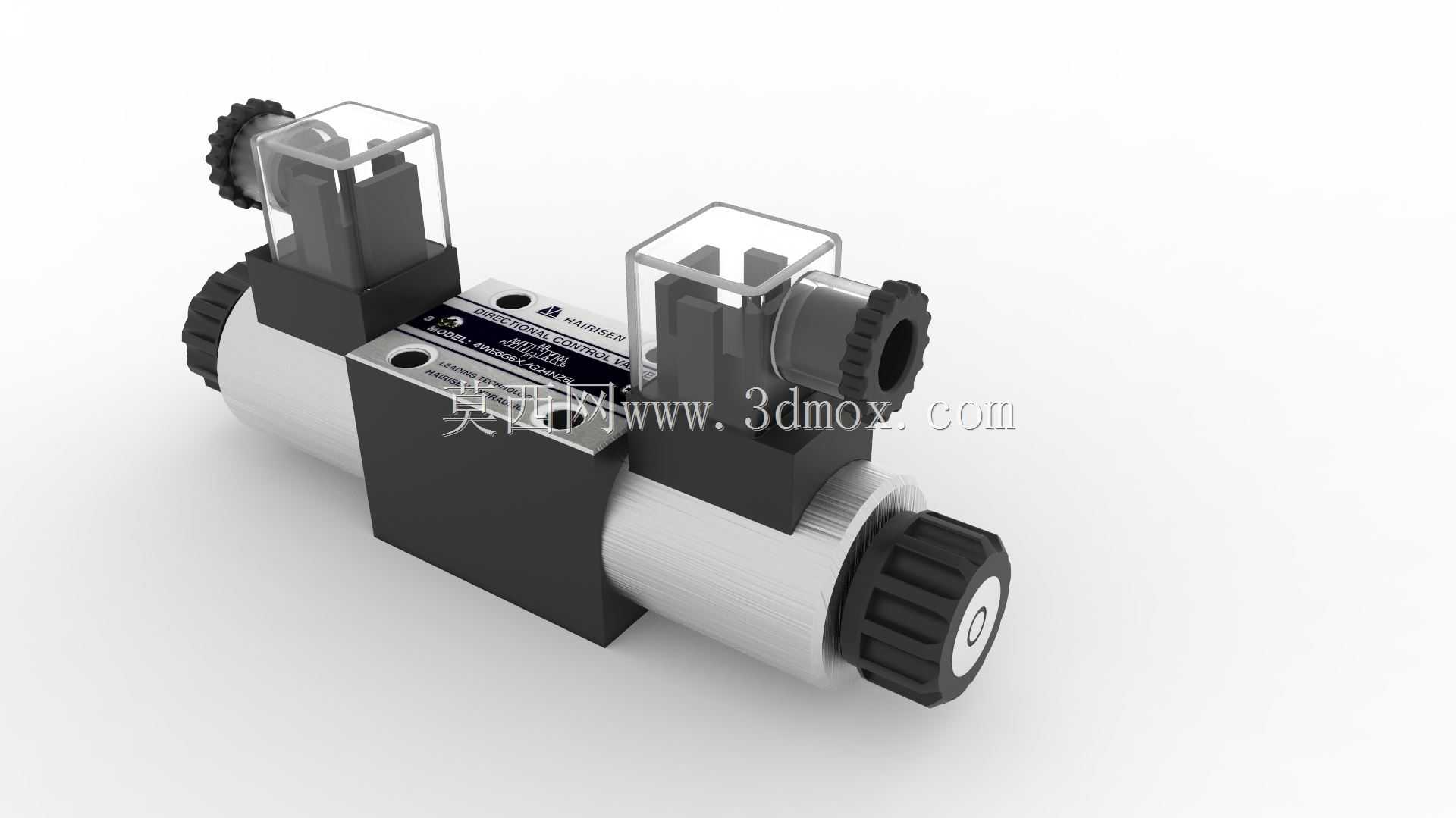

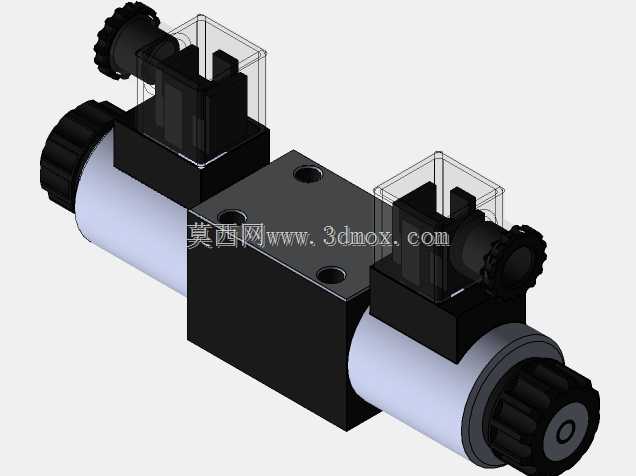

双头电磁驱动方向控制阀三维结构

　　这款方向控制阀是液压传动系统里的核心控制元件，日常在各类工业液压站、工程机械液压回路、机床液压夹紧系统、自动化生产线的液压执行单元里都能见到它的身影，核心作用是通过阀芯的位移切换液压油路的通断与流向，以此控制液压缸、液压马达这类执行元件的启停、换向与动作顺序。从结构设计来看，这款阀采用双电磁铁驱动的滑阀结构，两端的电磁铁组件采用湿式电磁铁设计，衔铁腔直接与液压油连通，既能靠液压油实现衔铁的润滑与冷却，降低电磁铁工作时的温升，也能减少阀芯动作时的冲击，延长元件使用寿命；两端的手动应急推杆设计，是现场调试与故障应急场景下的实用结构，当电控系统断电或者电磁铁出现故障时，操作人员可以直接按压端部的手动按钮推动阀芯移位，实现油路的应急切换，

　　避免设备在异常状态下出现动作卡滞引发安全问题。阀体部分采用方形安装面设计，符合常规通径电磁换向阀的安装尺寸规范，安装面的油口布局遵循通用安装标准，安装时不需要额外定制过渡连接板，可直接匹配标准规格的油路块或者阀组安装板，安装面的密封槽结构适配O型密封圈，能保证高压工况下油口之间无内泄、外漏。阀体上的铭牌区域预留了清晰的标识位，可标注阀的机能符号、通径规格、额定压力、额定流量等核心参数，方便现场安装与维护时快速识别阀的性能参数。两端电磁铁的接线腔采用透明防护盖设计，既可以防护接线端子不受现场粉尘、切削液的侵蚀，也能直观观察接线端子的连接状态，不需要拆开防护盖就能快速排查接线松动、脱落这类常见电气故障；接线腔的进线口采用标准螺纹接口，

　　可匹配常规规格的电缆防水接头，适配不同防护等级的现场布线需求。阀芯与阀体孔的配合间隙严格控制在微米级，既保证阀芯动作时的滑动顺畅无卡滞，也能将不同油腔之间的内泄量控制在标准允许的范围内，避免高压工况下因内泄过大导致系统效率下降、油温异常升高。阀的整体外形尺寸紧凑，两端电磁铁的外径、阀体的宽度与高度都适配常规液压阀组的安装间距，在集成阀组设计时，相邻阀之间不需要预留过大的安装间隙，能有效缩小整体液压站的体积，节省设备安装空间。在实际选型应用中，这类阀的额定压力通常覆盖常规中高压液压系统的工作压力范围，额定流量匹配对应通径下的常规流量需求，可根据系统的实际工况选择不同的阀芯机能，比如中位卸荷的M型、中位保压的O型、执行元件浮动的H型等，

　　不同机能的阀芯仅需要更换内部阀芯组件即可实现，阀体与电磁铁部分具备通用互换性，能降低备件储备的品类与成本。建模过程中对所有配合面的尺寸公差、安装孔的位置度都做了精准还原，比如安装螺栓孔的中心距、油口的位置尺寸、端部手动按钮的突出高度、接线腔的内部空间尺寸都与实物一致，可直接用于液压系统的阀组布局干涉检查、液压站的整体装配仿真，也能作为液压元件教学、液压系统原理演示的三维素材，帮助设计人员在方案设计阶段提前验证阀与周边管路、电气接线的空间兼容性，避免实际装配时出现空间干涉、接线操作空间不足这类问题。
