DN100PN16手柄驱动对夹式蝶阀

　　这款手柄驱动对夹式蝶阀，公称通径为DN100，公称压力等级PN16，是工业流体管路系统里应用频次极高的截流与调节类部件，在给排水、暖通循环、普通化工介质输送、市政水处理、楼宇消防管路以及中小型工艺管线里都能见到这类结构的身影。它的核心作用是通过阀板绕阀杆的90度回转，完成管路通断切换，也可在部分工况下对管路内介质流量做节流调节，相比同通径的闸阀、截止阀，蝶阀的整体结构长度更短，自重更低，安装占用的管线轴向空间非常小，很适合排布紧凑的管廊、设备夹层以及成套撬装管路里使用。

　　从现场安装边界来看，对夹式的阀体结构没有自带两端法兰，安装时阀体被夹持在两段管路的配对法兰之间，阀体周向预留的穿装孔位对应标准法兰的螺栓分布圆，现场穿入全套法兰螺栓后均匀锁紧，就能把阀体密封面和两侧法兰端面压紧实现密封。选型时首先要核对通径匹配，DN100对应的管路内径适配常规100毫米规格的流体管道，PN16的压力等级可以满足常规1.6兆帕工作压力下的管路使用要求，安装前要确认两侧配对法兰的密封面形式、螺栓孔间距和阀体预留孔位完全对齐，同时预留出手柄扳动的操作空间：手柄在全开和全关位置之间回转90度，阀杆顶部的手柄摆动范围内不能布置其他管线、支架或者设备柜体，避免操作时出现干涉，日常巡检也需要留出伸手扳动手柄、观察阀位刻度的操作距离。

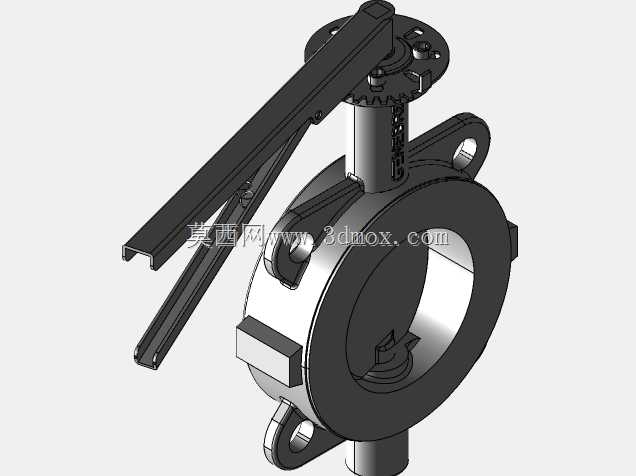

　　结构设计上，这款蝶阀采用杠杆式长手柄驱动，手柄和阀杆顶部的定位盘配合，定位盘上加工有多档定位卡槽，手柄内置的锁止销可以卡入对应卡槽，既能把阀板锁定在全开、全关位置，也可以根据管路流量需求，把阀板固定在中间开度，避免运行中介质流动产生的扭力带动阀板自行移位。阀体采用对夹式铸造壳体，流道中心的蝶板为圆盘式结构，阀板外缘和阀体内壁的密封副配合，回转过程中流通截面随阀板转角平滑变化，全开状态下阀板厚度方向对介质流道的阻挡面积很小，流体经过阀门的压损远低于同通径的截止阀，运行能耗更低。阀杆从阀体顶部的轴套位置穿入，和蝶板的传动部位做防转配合，轴段处设置密封填料结构，防止管路内介质沿阀杆间隙向外泄漏，阀体两侧的定位耳带孔结构，在穿装法兰螺栓时可以直接承托阀体重量，安装对位时不需要全程人工托举阀体，降低现场装配的操作难度。

　　实际工况使用中，这类手动蝶阀不需要外接气源、电源或者液压动力，依靠人工扳动手柄即可完成操作，在没有动力配套的现场管段、检修旁路、临时管路以及需要人工就地切换阀位的工位适用性很强。设计建模时完整还原了阀体的铸造外形轮廓、手柄的长杆型材截面、阀杆顶部的定位齿盘、蝶板的回转曲面、阀体两侧的安装孔位以及各部件的装配配合关系，所有相邻零件的装配间隙、运动包络都按照实际装配逻辑搭建，手柄的全行程摆动范围在三维环境里可以直接做干涉校验，管路设计人员可以直接把该模型置入整体管线装配中，核对阀门和周边管道、法兰、支吊架、操作通道的空间位置关系，提前排查安装碰撞、操作空间不足的问题，也可以基于模型提取安装尺寸，提前配对对应标准的法兰、螺栓紧固件，完成管路预制的前期规划。密封部位的结构细节也做了完整还原，能直观呈现阀板密封面和阀体密封座的配合位置，方便设计人员针对不同介质工况评估密封适配性，结构拆解逻辑和实际阀门的装配顺序完全一致，可用于阀门结构原理演示、装配工艺梳理以及现场安装指导参考。
