法兰式三耳蝶阀阀体精密铸造结构

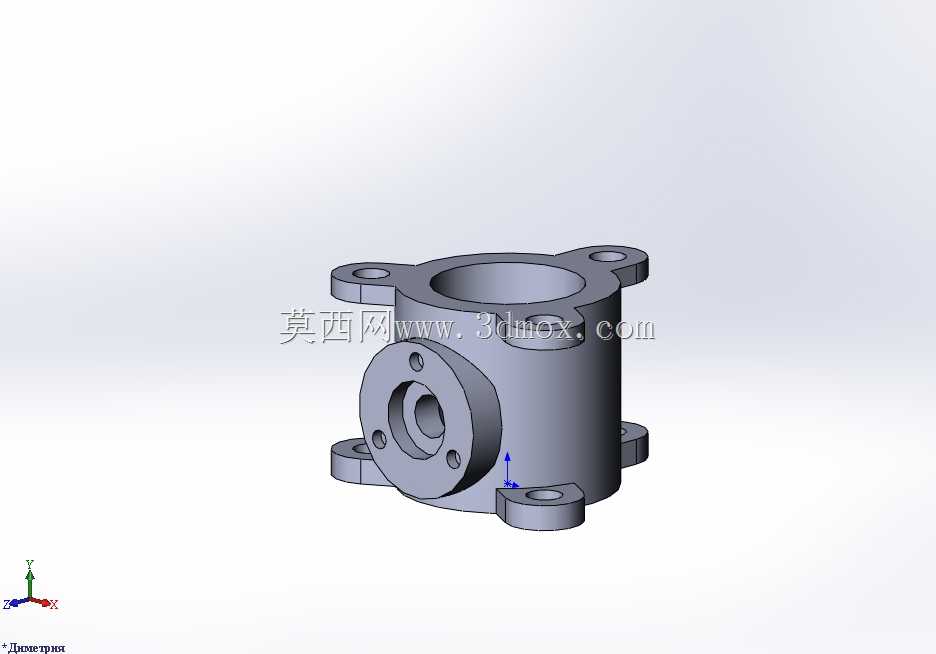

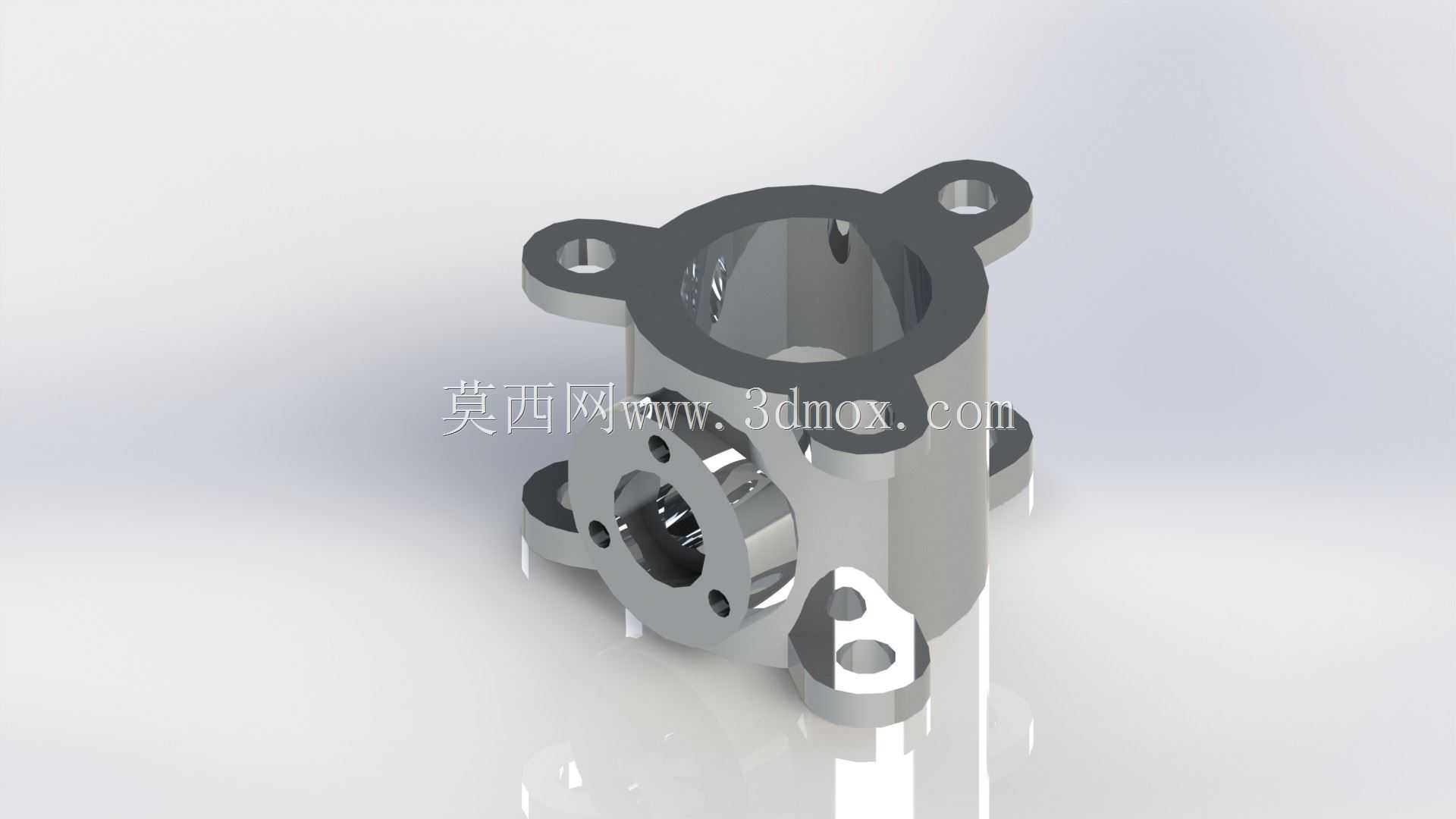

　　该阀体结构常见于中小口径蝶阀的通断与调节单元，整体采用带三向安装耳的短筒式布局，主体围绕垂直相交的两条轴线展开：一条为介质流经的主通道，另一条为阀杆穿入并驱动蝶板回转的控制通道。主通道两端保留较厚的环形密封与对接边界，端面可与配对法兰或管路接口贴合；上部三耳沿周向均布，耳板上开设贯通安装孔，用于将执行器、支架或上部装配组件固定在阀体上，孔位周边做局部加厚，以承受螺栓预紧力并避免耳板在反复装拆后出现压溃。

　　从现场使用角度看，这类阀体多用于空间紧凑、需要快速切断或节流的管路系统，例如水处理支管、轻工流体输送、小型工艺装置以及设备内部冷却、清洗回路。蝶阀本身依靠圆盘形蝶板在阀体内绕阀杆旋转实现启闭，结构长度短、流体阻力小、启闭行程仅约九十度，适合频繁动作；阀体内部需要为蝶板外缘留出回转间隙，同时在密封位置形成稳定支撑。模型中主通道内壁呈连续圆柱面，侧向控制孔与主腔相交，相交区域通过圆角和加厚壁面过渡，可降低铸造时热节集中，也能减少流体在拐角处的涡流与冲刷。

　　结构设计上，壁厚并非简单均匀布置。主通道承压壁承担内压和管道拉力，厚度相对充足；三耳位置因螺栓载荷集中，采用凸台与筋壁结合的方式把载荷传递到主筒体；侧向端口周围设置凸缘和多个小孔，便于安装阀杆支承、密封压盖或定位件。下部与侧部的异形开口既服务于装配可达性，也考虑了型芯定位和铸件清砂需求。若用于金属铸造，这些开口、凸台和圆角需要兼顾拔模斜度、最小壁厚以及加工余量；若用于数控加工件，则应关注装夹基准、镗孔同轴度和端面垂直度。

　　安装边界方面，上部三耳的外轮廓决定了执行器连接占用范围，耳孔中心圆直径、孔径和耳板厚度是选型时必须核对的接口尺寸。主通道端面外径、密封面宽度以及侧向凸台位置会影响与相邻管路、弯头和支架的干涉情况。阀杆孔与主通道的中心交点应保持较高位置精度，否则蝶板转动时会出现偏心摩擦、关闭不严或卡滞。模型呈现的多凸台、多孔位结构，也提示在三维校核中需要同步检查螺栓工具空间、密封件压缩量、阀杆支承跨距以及内腔蝶板极限摆角。

　　建模时可先建立主通道筒体和侧向控制孔的基础实体，再通过相交切除获得内腔；三耳和凸缘采用草图拉伸与阵列方式生成，随后对所有载荷传递区添加圆角。内腔流道应避免突兀台阶，密封配合面需预留后续加工特征；非加工外表面可保留铸造圆角和拔模趋势。对于结构工程师而言，重点不在外观曲面复杂度，而在孔系同轴、壁厚过渡、法兰贴合、螺栓安装以及阀板运动包络之间的协调。该件把承压壳体、执行器安装接口和阀杆支承功能整合在同一紧凑阀体上，能够在有限管路空间内完成流体控制，并为后续密封形式、驱动方式和材料工艺选择留下明确的结构边界。
