BTR-90轮式装甲车配套越野轮胎结构

　　轮式装甲车辆的行走系统直接决定复杂地形通过能力，轮胎作为核心接地部件，其结构设计需要兼顾承载能力、抓地性能、抗损特性与安装适配性，本次呈现的是适配BTR-90轮式装甲输送车的最终定型轮胎结构。从实际应用场景来看，这类轮胎主要服役于轮式装甲作战平台，需要应对砂石路面、泥泞滩涂、硬质越野路甚至轻度毁伤路面的通行需求，区别于民用载重轮胎，军用装甲车辆轮胎不仅要承担整车整备质量与额定载荷下的承重，还要在胎压异常、局部破损的情况下维持短距离行驶能力，保障车辆脱离危险区域。

　　从功能特性层面拆解，该轮胎采用大尺寸块状越野花纹设计，胎面花纹块采用交错排布的刚性结构，单块花纹的拔模角度经过反复校核，既保证模具成型时的脱模可行性，又能在松软路面嵌入土层形成足够抓附力，花纹沟的深度与宽度匹配轮式战车的常见行驶工况，避免碎石卡入花纹沟造成胎面异常磨损，同时在铺装路面行驶时不会因为花纹块过大产生过度的行驶噪音与滚动阻力。胎体结构采用多层加强设计，胎侧厚度大于同规格民用越野轮胎，能够抵御低速飞溅碎石、路边灌木枝条的刮擦损伤，轮辋安装位的止口结构经过尺寸优化，与对应规格的滚压成型军用轮辋匹配，安装时能够保证密封面的压紧力均匀，避免大载荷冲击下出现胎圈脱开、漏气的故障。

　　设计思路上，该轮胎完全围绕BTR-90装甲车的整车参数做适配，首先匹配整车的轮边减速器安装空间，轮胎的最大外径、断面宽度严格控制在轮舱的边界尺寸内，转向时不会与轮拱、悬挂拉杆发生运动干涉，轮胎的静半径、动半径参数匹配整车的传动比标定，保证车速表、里程表的读数误差在设计允许范围内，同时与ABS轮速传感器的信号采集逻辑适配，不会因为轮胎滚动半径偏差导致防抱死系统触发逻辑异常。花纹块的排布采用变节距设计，打破等节距花纹容易产生的共振频率区间，降低高速行驶时的胎面共振噪音，提升车载人员的乘坐舒适度，同时减少共振对车载精密电子设备的干扰。

　　从安装边界来看，该轮胎的中心安装孔、螺栓孔分布圆直径完全匹配BTR-90的轮边法兰接口，不需要额外加装转接法兰即可直接安装，轮胎的额定充气压力对应整车的满载载荷，在标准胎压下的接地比压经过测算，能够满足松软泥泞路面的通过要求，不会出现轮胎过度沉陷导致的行驶阻力激增。胎侧的标识区域预留了规格参数、胎压标准、生产标识的模刻位置，与军用车辆的零部件标识管理要求匹配，方便后勤维护时的备件识别与胎压校准。

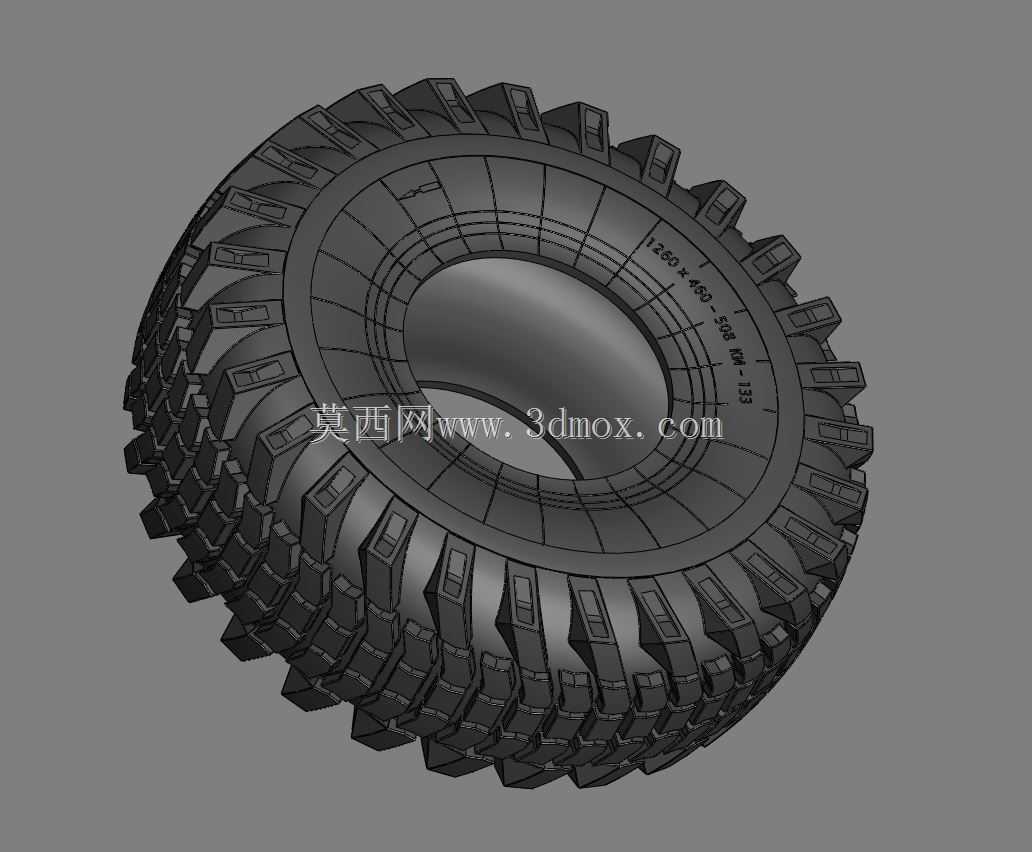

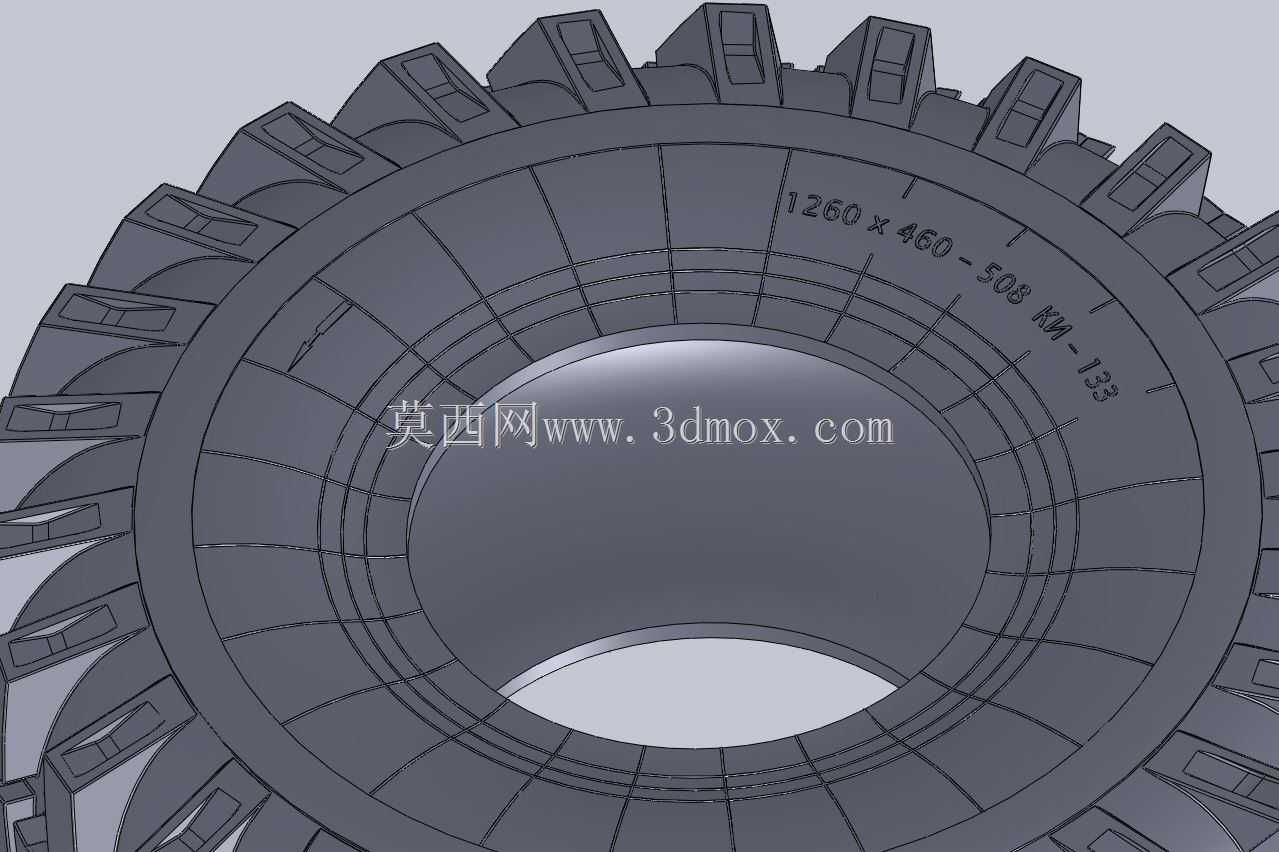

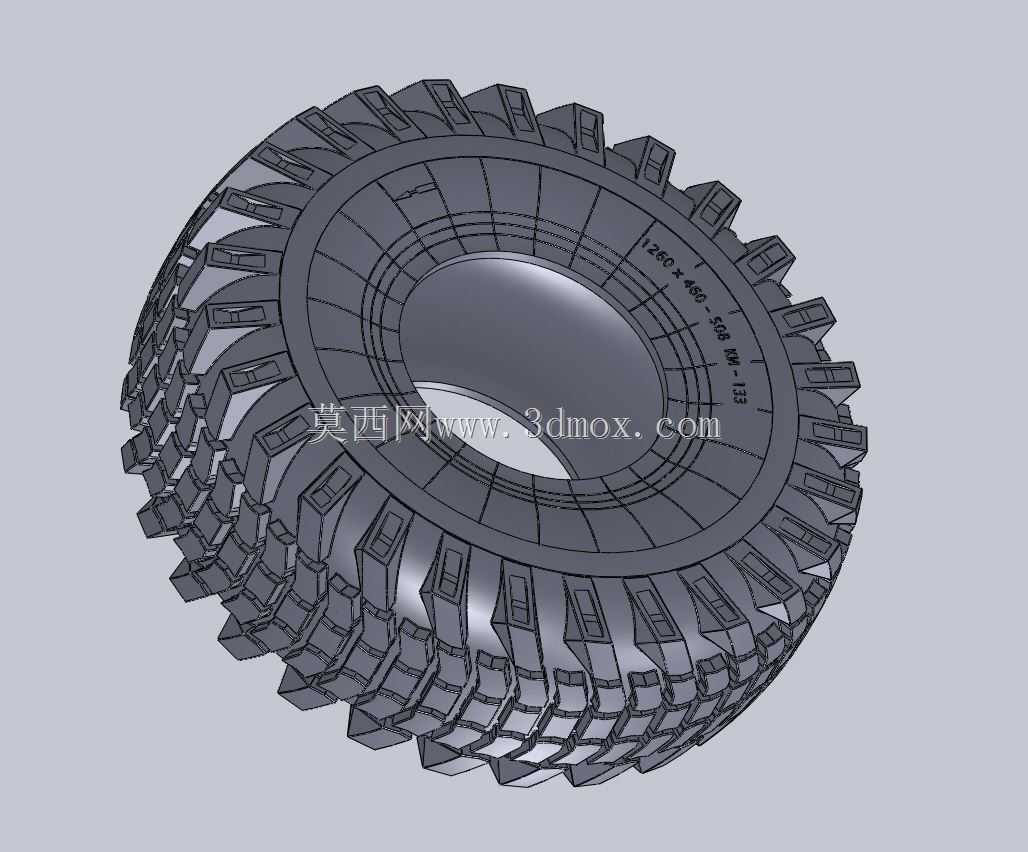

　　在结构建模过程中，胎面的花纹曲面采用参数化建模方式，单块花纹的特征完成后通过圆周阵列实现整圈排布，同时对相邻花纹块的位置做角度偏移，避免整圈花纹形成连续的刚性环，提升胎面的形变能力，缓冲路面冲击。胎体的内部轮廓参考子午线轮胎的结构曲线，胎圈部位的钢丝圈结构做了简化特征呈现，既保证外观结构与实物一致，又能在装配仿真时准确模拟胎圈与轮辋的配合关系。需要注意的是，该轮胎作为轮式装甲车行走系统的组成部分，其设计参数与整车的悬挂行程、转向角度、载荷分布深度绑定，不能直接适配其他型号的轮式车辆，在做同类型装备的改装设计参考时，需要重新校核安装边界与运动干涉量，根据目标车型的轴荷、轮舱尺寸调整轮胎的断面宽度与外径参数，避免出现安装后转向蹭胎、满载时胎面与轮拱摩擦的问题。对于民用越野车辆的轮胎设计参考而言，该轮胎的花纹块刚性设计、胎侧加强结构可以作为重载越野轮胎的设计参考，但需要根据民用车辆的行驶速度、载荷要求调整花纹块的大小与排布密度，平衡耐磨性能与抓地性能。
