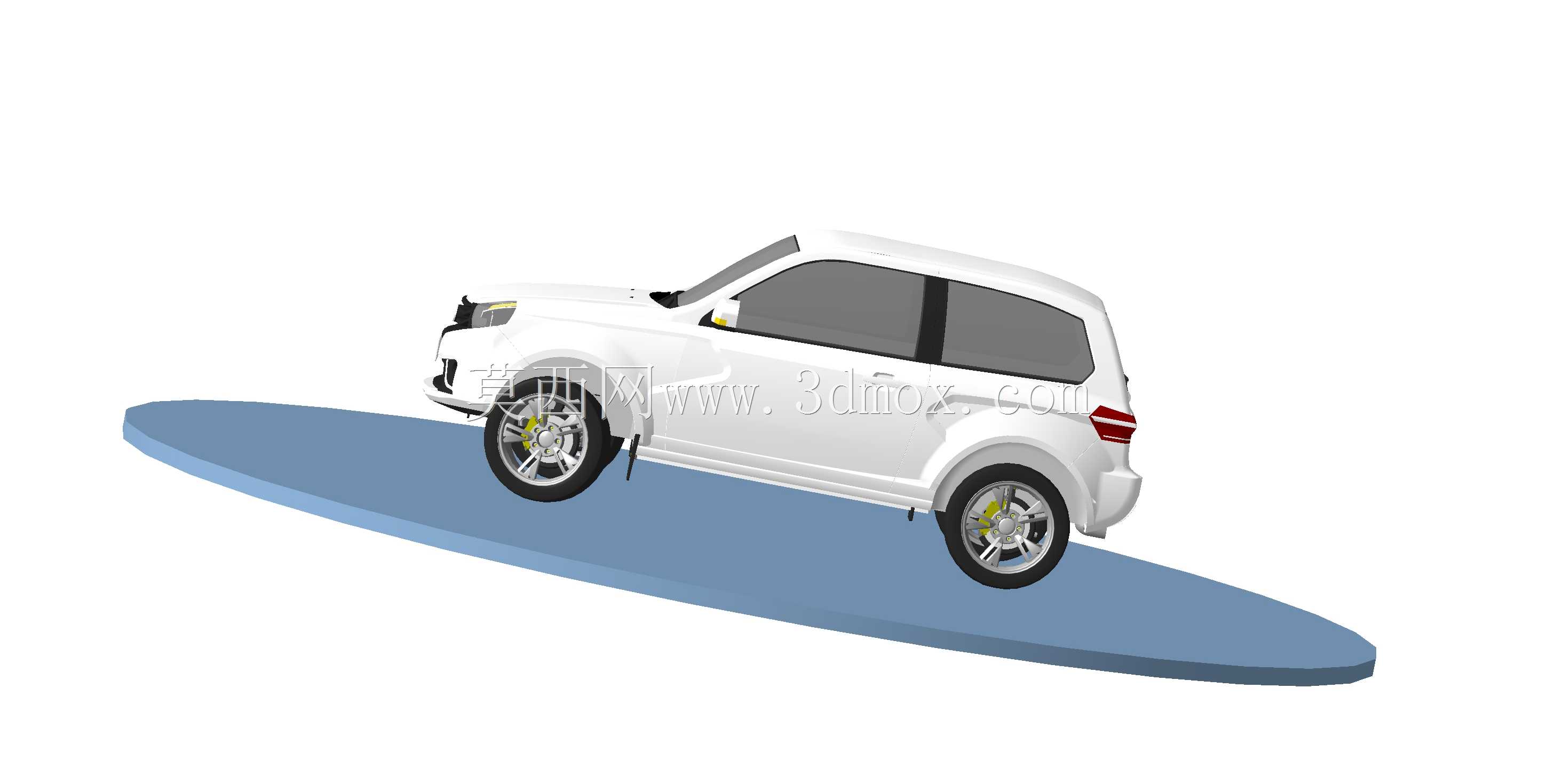

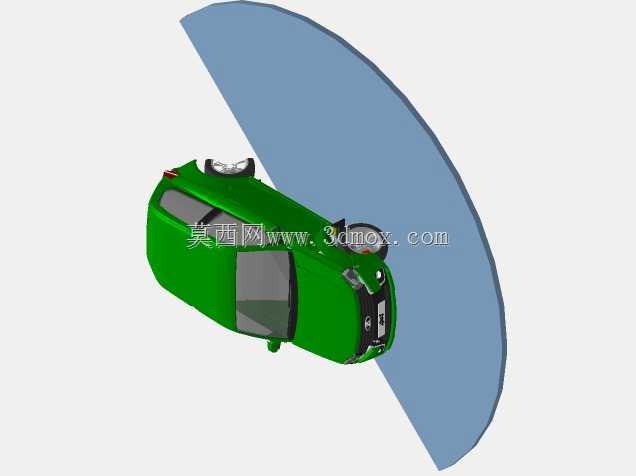

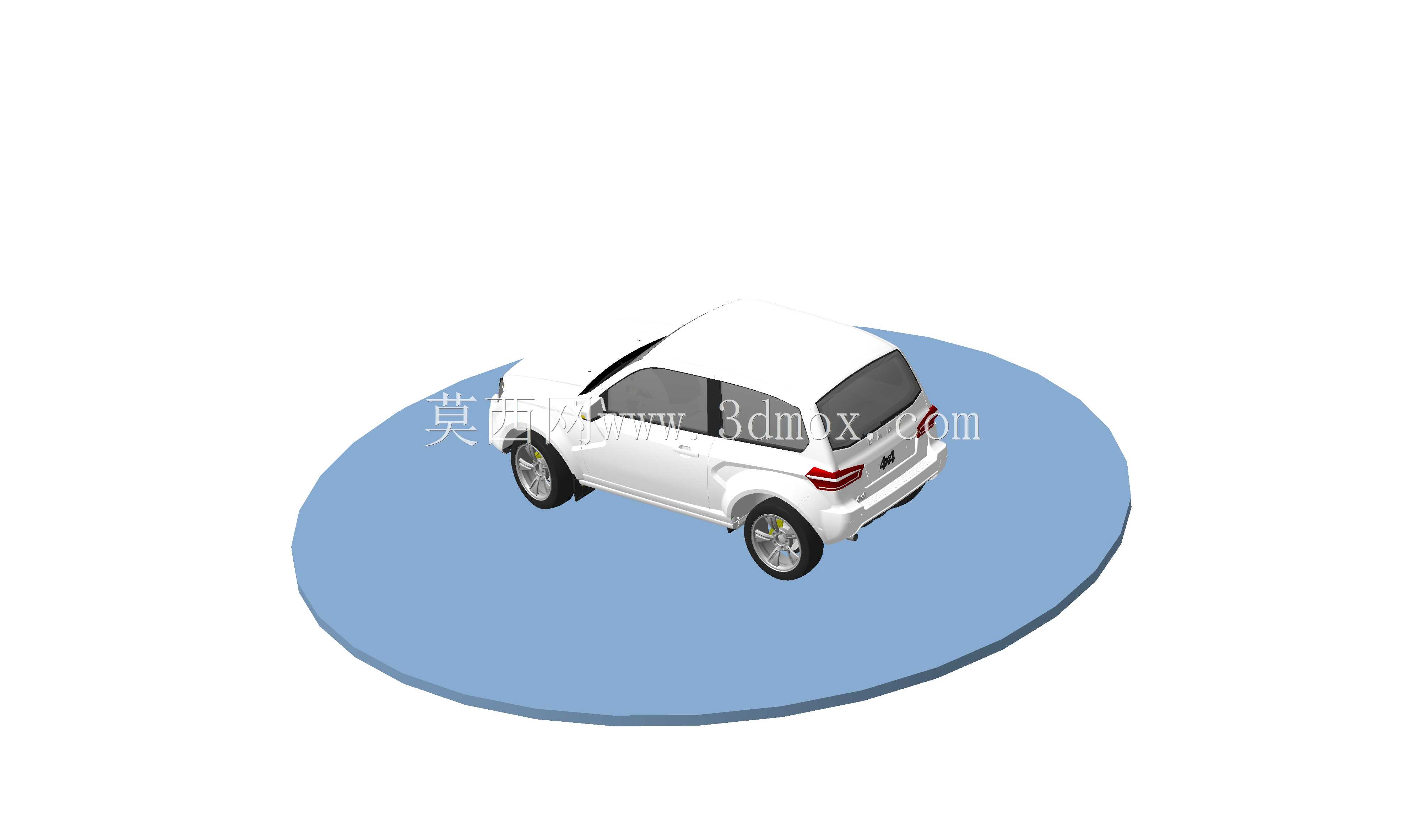

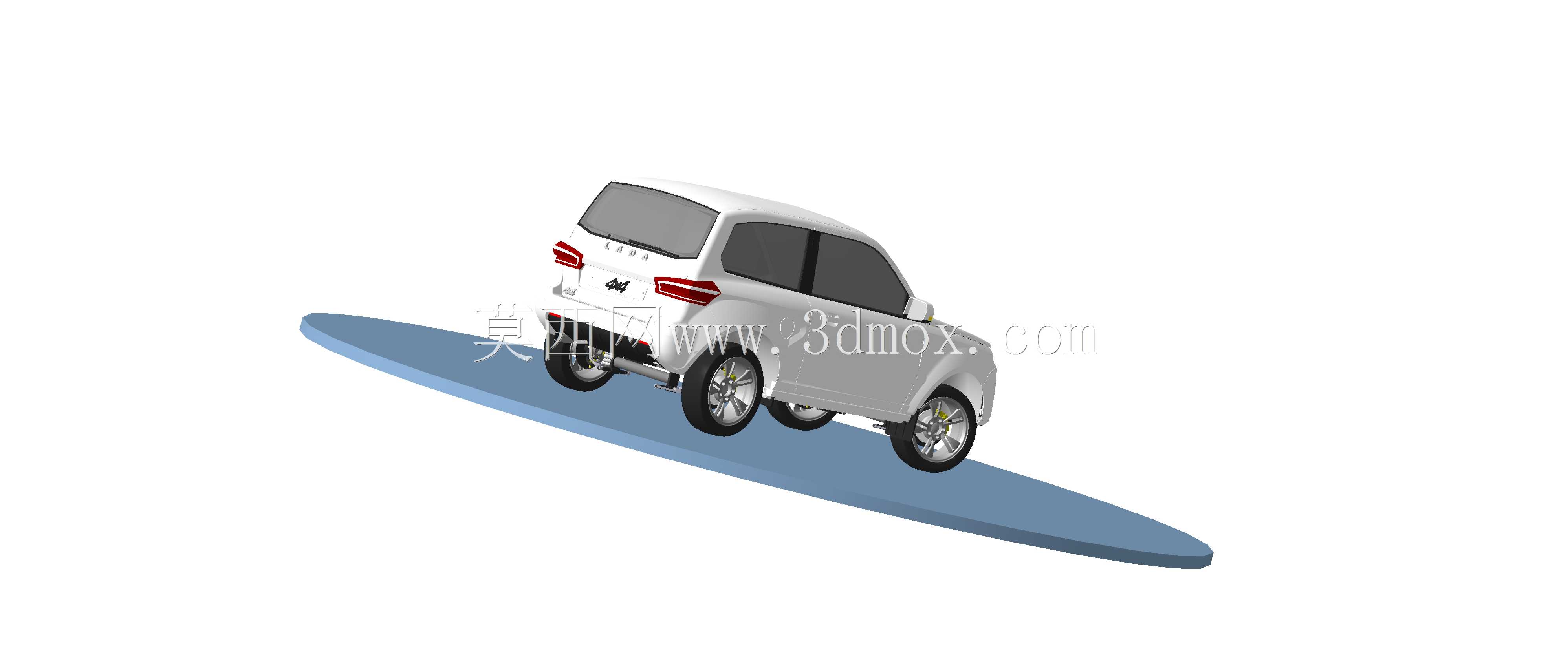

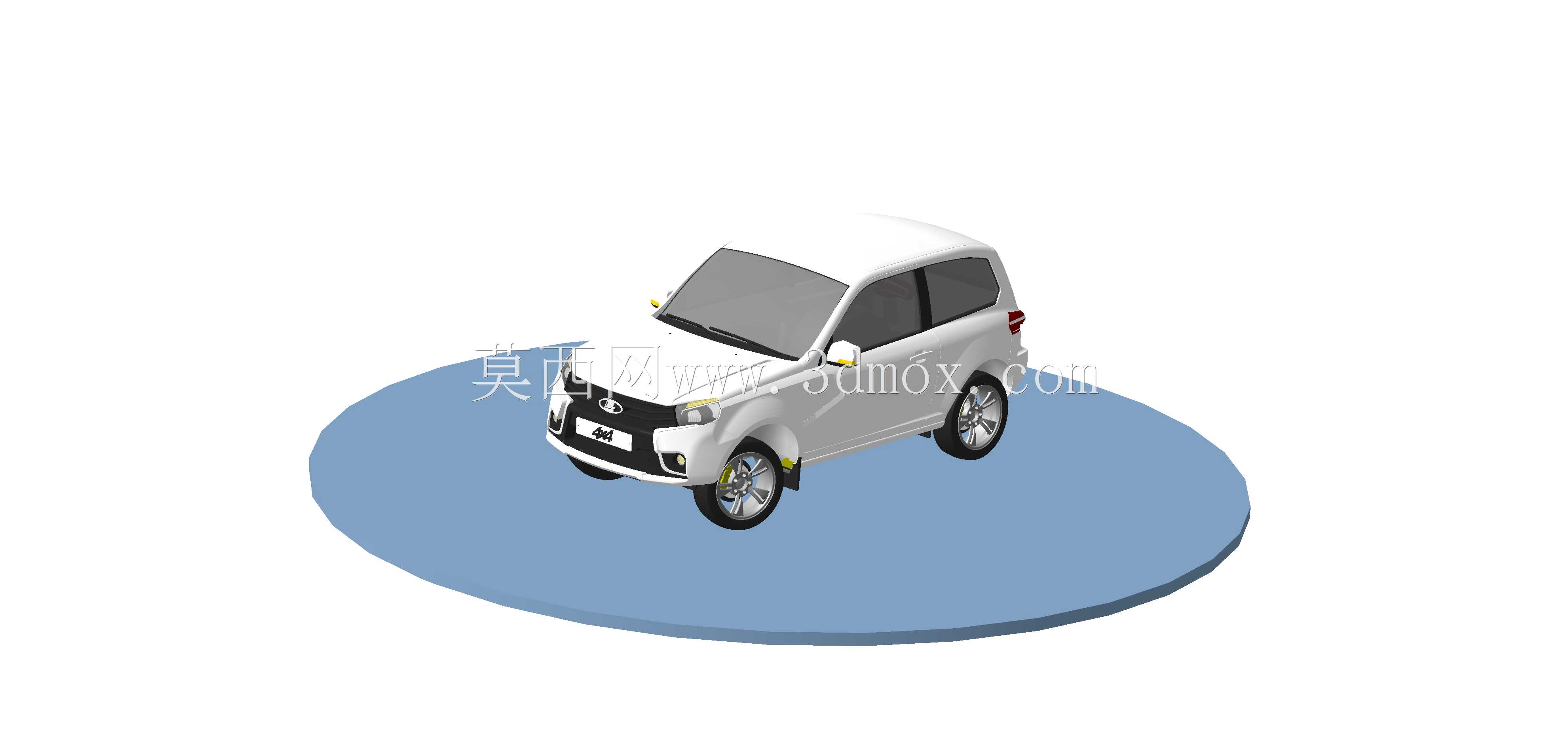

拉达4x4小型越野乘用车外观结构设计

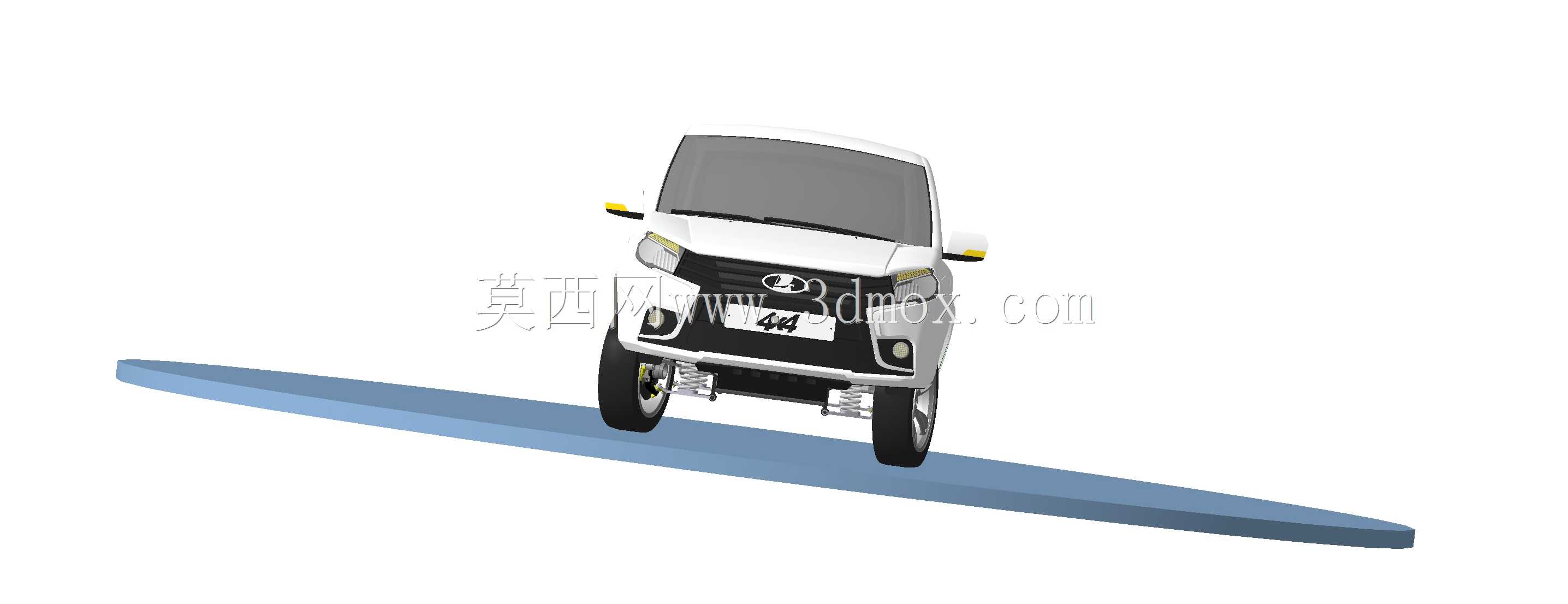

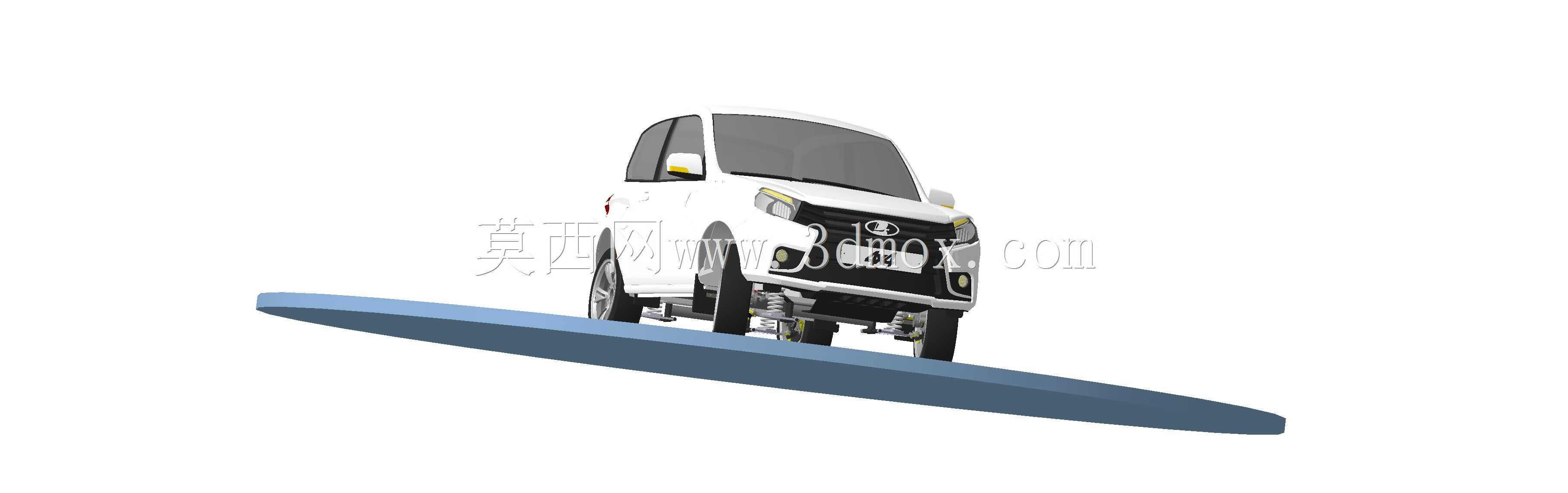

　　在民用小型越野乘用车的结构开发流程中，整车外观与底盘外露结构的三维建模是前期方案验证的核心环节，这套拉达4x4的三维数模完整还原了量产车型的前部结构、行走机构与外覆盖件的装配关系，可直接用于整车总布置校核、改装方案适配以及外观改型的基础参考。从实际应用场景来看，这类小型四驱乘用车主要面向非铺装路面通勤、城郊复杂路况通行以及入门级越野场景使用，建模过程中重点还原了前保险杠与悬架的相对位置关系，能够为前防护装置加装、绞盘安装位预留、悬架升高改装等实际改装需求提供精准的尺寸参考，避免实车改装过程中出现的部件干涉、接近角不足等工程问题。数模中清晰呈现了前格栅、前大灯、外后视镜、前挡风玻璃等外覆盖件的安装边界，各部件之间的分缝间隙、

　　装配贴合面都按照实车装配逻辑做了还原，在做外观改型设计时，可直接基于现有外覆盖件的安装点做结构调整，无需重新搭建基础安装基准，能够大幅缩短改型方案的建模周期。从行走机构的建模细节来看，前悬的螺旋弹簧、减震器、转向拉杆以及前轮的轮距参数都做了等比例还原，在做整车通过性仿真分析时，可直接提取轮心位置、悬架行程边界、轮胎外径等核心参数，用于计算整车接近角、纵向通过角以及最小离地间隙，验证不同载荷状态下的底盘通过性能。车身前部的品牌标识安装位、牌照安装区域、前拖钩预留位置都在数模中做了明确体现，在做专用作业车辆改装时，可基于这些现有安装点加装作业标识、辅助照明设备以及前置作业装置，减少额外焊接安装支架带来的车身结构改动。

　　建模过程中对车身外曲面做了连续顺滑处理，没有出现曲面褶皱、法向错乱等建模问题，可直接导入流体仿真软件做整车风阻系数测算，验证外观造型对高速行驶稳定性的影响，也可用于3D打印等比例展示模型，用于车型展示、改装方案预演等场景。数模中呈现的车身宽度、前轮轮距、前悬长度等尺寸参数，能够为整车车库适配、窄路通行能力校核提供数据支撑，在做城市通勤场景适配时，可基于这些尺寸参数验证车辆在狭窄车位、老旧小区道路的通行可行性。外露的底盘前部结构做了简化但保留了核心安装关系，在做底盘护板加装设计时，可直接对照数模中的底盘最低点、油底壳位置、转向机位置设计护板的覆盖范围与安装固定点确保护板在越野工况下能够为核心底盘部件提供有效防护，同时不会与悬架跳动、

　　转向动作产生干涉。外后视镜的安装位置与镜面角度在数模中做了还原，可用于验证驾驶员视野范围，校核外后视镜是否能够覆盖侧后方视野盲区，为后续后视镜改型、盲区监测装置安装提供位置参考。前挡风玻璃的倾斜角度、雨刮安装位也在数模中有所体现，在做雨刮系统匹配时，可基于玻璃曲面验证雨刮刮片的覆盖范围，确保雨刮工作时能够为驾驶员提供清晰的前方视野。整车的外轮廓尺寸严格按照实车比例还原，没有出现比例失调、部件错位等问题，在做整车宣传素材制作、虚拟场景搭建时，可直接调用该数模进行渲染，无需额外调整比例关系。
