小尺寸乘用车改装铝合金轮辋结构设计

　　日常做小型代步车、微型电动车的行走系统匹配时，经常会遇到小尺寸安装位的轮辋选型难题，很多市售成品轮辋要么孔距不对，要么偏距不符合悬架跳动的边界要求，要么中心孔尺寸和轴头不匹配，装上去要么蹭刹车卡钳，要么轮距变化超出转向拉杆的运动干涉范围，要么高速行驶时动平衡余量不足引发抖动。这次做的这款轮辋结构，就是针对小载荷微型代步场景设计的，首先从安装边界倒推结构参数：节圆直径98mm的四孔安装布局，适配市面上多数微型代步车、老年代步电动车、小型改装卡丁车的转向节安装位，中心孔直径55mm，刚好匹配对应规格的轴头凸台，不需要额外加装变径圈就能实现轴头与轮辋的径向定位，避免靠螺栓承重带来的剪切应力集中问题。偏距设置为35mm，这个数值是经过反复校核的：当轮辋宽度为5英寸时，35mm的偏距能让轮辋安装面处于轮辋宽度中心偏外侧35mm的位置，既不会让轮胎过于靠内蹭到减震器弹簧与下摆臂，也不会过于靠外超出翼子板的覆盖范围，同时轮距的小幅增加还能提升低速过弯时的侧向稳定性，不会给转向节带来额外的倾覆力矩。

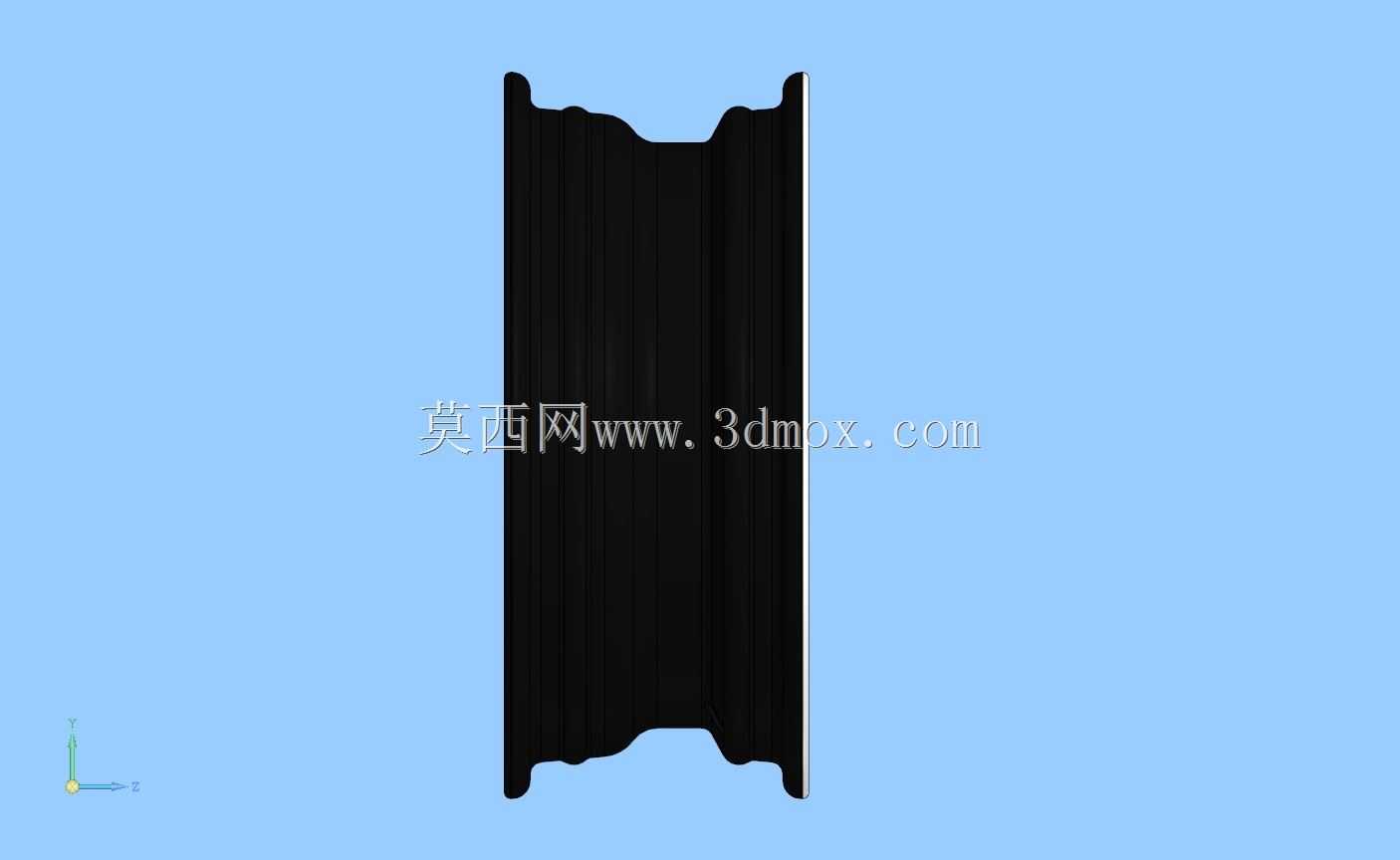

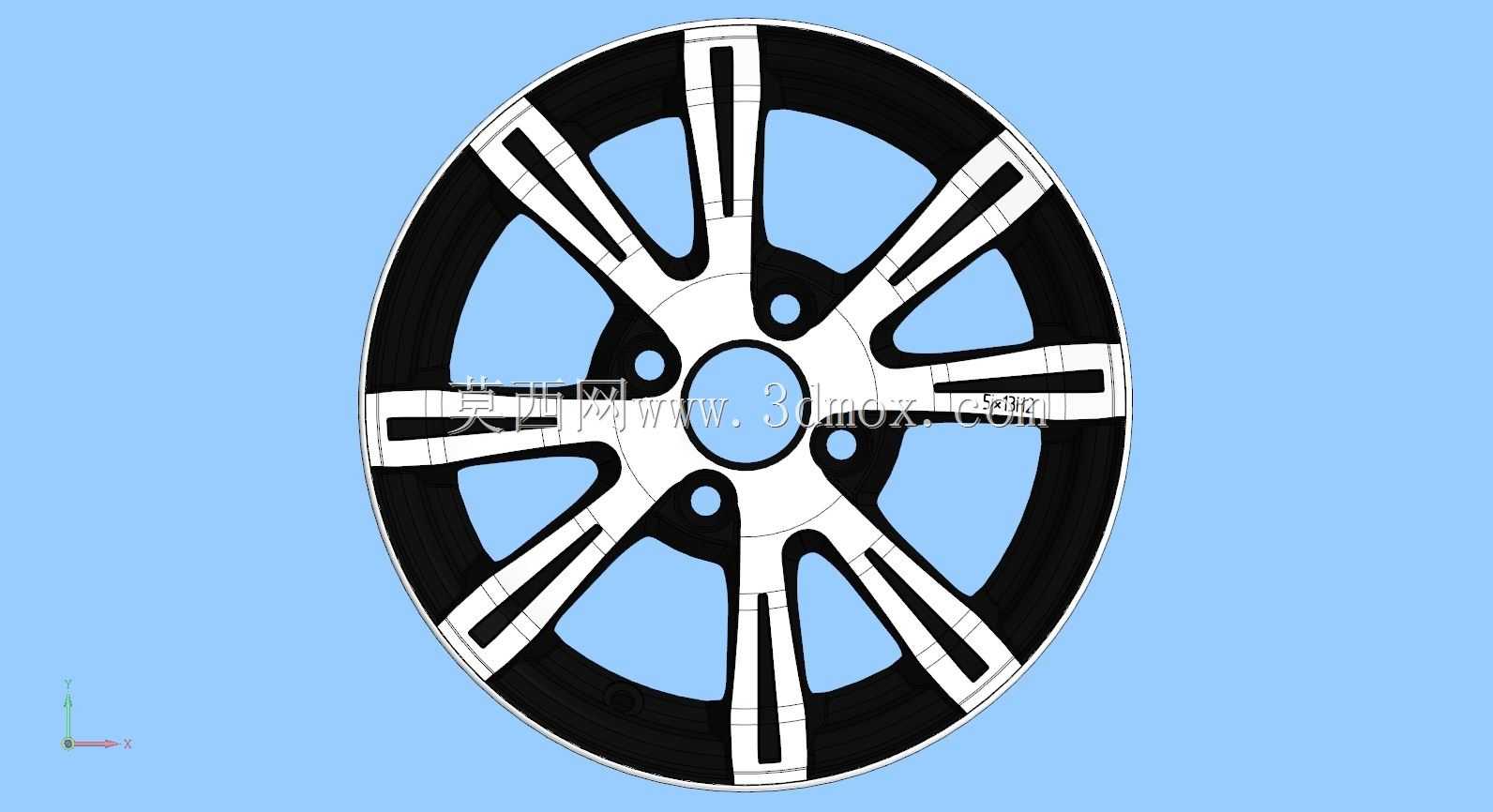

　　从结构设计思路来看，这款轮辋采用了多辐条镂空的结构形式，辐条采用不等宽的渐变设计，靠近轮心的位置辐条宽度更大，用来传递螺栓预紧力与路面冲击载荷，靠近轮辋轮缘的位置辐条做收窄处理，同时在辐条侧面做镂空减重槽，在保证辐条抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低轮辋的非簧载质量——非簧载质量的降低对微型代步车的行驶质感提升非常明显，能减少悬架弹簧的往复震动，让减震器的阻尼作用更直接，同时也能降低起步、制动时的转动惯量，让小功率动力总成的动力响应更轻快。轮辋的轮缘部分采用了标准的深槽轮辋结构，胎圈座的角度、凸峰的高度都严格符合乘用车轮辋的尺寸规范，能保证轮胎安装时的胎圈卡合到位，不会出现高速行驶时轮胎脱圈的风险，同时轮缘的厚度做了加强处理，应对日常行驶中路肩剐蹭、路面坑洼冲击时，不容易出现轮缘变形导致的轮胎漏气问题。

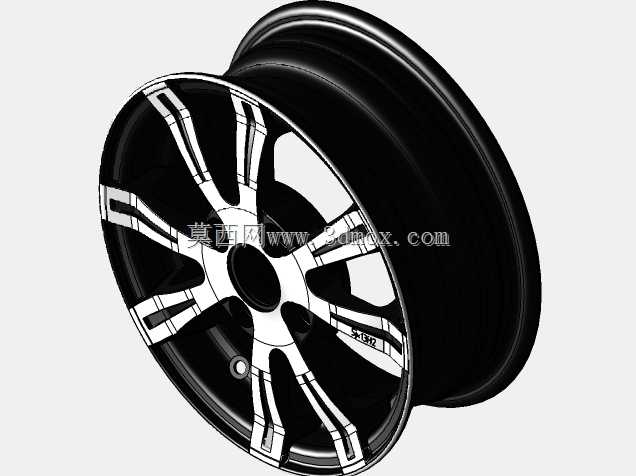

　　在实际应用场景中，这款轮辋除了适配原厂微型代步车的替换需求，也适合小型电动卡丁车、场地娱乐车、低速改装代步车的装配使用，安装时只需要匹配对应孔距的轮毂螺栓，按照标准扭矩拧紧即可，不需要额外修改悬架或者翼子板结构。设计过程中特意校核了常见的小型浮动式刹车卡钳的安装空间，轮辐背面的避让空间足够容纳直径220mm以内的刹车盘与对应单活塞卡钳，不会出现轮辐蹭卡钳的问题。轮辋的气门嘴安装位设置在两辐条之间的凹陷位置，既不会影响动平衡配重块的粘贴，也能避免气门嘴被辐条遮挡导致充气不便。表面的黑白双色处理是做了分色的结构设计，银色部分为裸露的金属加工面，黑色部分做了涂层处理，既提升了外观的层次感，也能在日常使用中减少辐条表面的污渍附着，清洁起来更方便。做三维建模的时候，轮辋的所有安装面都做了公差预留，螺栓孔的位置度、中心孔的圆柱度、胎圈座的表面粗糙度都按照实际加工要求做了标注，导出的模型可以直接用于后续的工程图输出、数控加工编程，也可以用于改装方案的装配干涉校核，提前验证轮辋与整车其他部件的运动间隙，避免实际装车时出现干涉问题。
