不锈钢支架式无阀脉冲喷气发动机设计

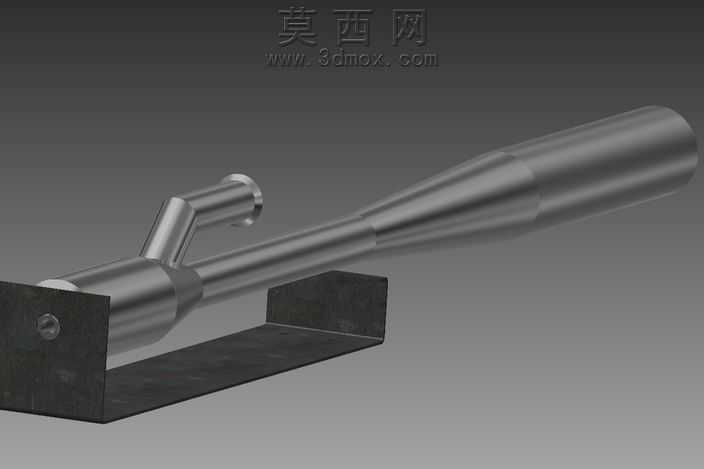

本作品为无阀脉冲喷气发动机三维建模设计，整体采用不锈钢材质进行结构搭建，配套设计专用安装支架，可实现12磅推力输出，完整保留所有子部件建模文件。建模阶段采用Autodesk Inventor完成全参数化结构绘制，首先梳理无阀脉冲喷气发动机的工作逻辑，确定进气道、燃烧室、喷管的核心尺寸比例，进气支路采用弯管结构设计，与主腔体衔接处做平滑过渡处理，避免气流扰动影响脉冲燃烧效率。主体喷管采用渐扩式流线造型，从燃烧室段向尾喷口逐步放大管径，匹配脉冲喷气的气流喷射特性，保障推力输出的稳定性。配套安装支架采用L型弯折钢结构设计，通过螺栓紧固件实现与发动机主体的刚性连接，支架底部预留平整安装面，可适配不同测试台架的固定需求，支架与发动机接触位置做贴合面匹配处理，保证安装定位精度。材质渲染阶段，为发动机主体赋予不锈钢金属材质，调整金属粗糙度、反射率参数还原金属加工后的哑光金属质感，支架部分做发黑处理的金属材质区分，渲染时采用柔和侧光光源，突出发动机的管路曲面结构与金属质感，清晰呈现各部件的衔接关系。设计过程中重点考量无阀结构的气流路径合理性，省略传统脉冲发动机的单向阀结构，通过管路结构设计实现气流的单向导通效果，降低结构复杂度与后期维护难度，所有子部件均按照实际加工工艺要求设计壁厚、衔接尺寸，建模过程中完成各部件的装配干涉检查，确保所有配合位置无结构冲突，整体结构紧凑，安装支架的设计兼顾固定稳定性与结构轻量化，可直接用于原理验证、3D打印样件制作或者相关教学演示场景，完整还原无阀脉冲喷气发动机的核心结构特征，各管路的弯折角度、管径变化均经过结构合理性校验，保障模型结构符合脉冲喷气发动机的工作原理要求。
