单缸活塞曲柄连杆动力结构三维设计

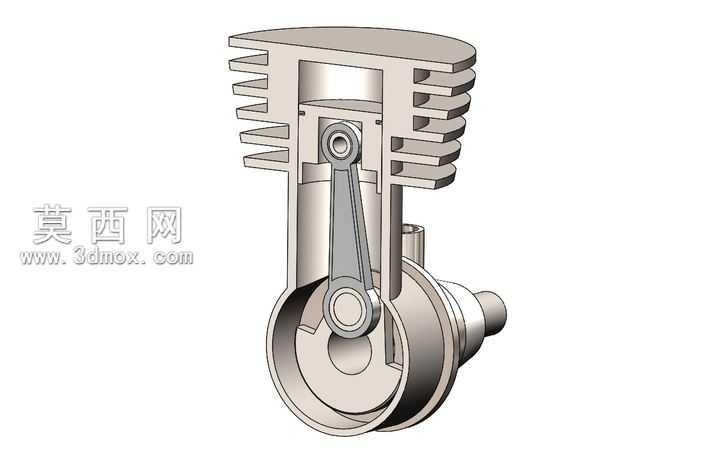

本作品为单缸往复式动力核心结构的三维建模成果，建模过程中严格遵循机械设计的尺寸配合规范，对各组成部件进行了1:1比例的参数化构建。首先从整体装配基准出发，先完成曲轴部件的建模，精准绘制曲轴的偏心轴颈、平衡配重块、输出轴段的轮廓特征，对配重块的圆弧过渡、轴颈的配合公差面做了细化处理，保证后续连杆装配的同轴度符合设计要求。其次完成连杆部件的建模，分别构建连杆大头、杆身、小头三个部分，杆身采用符合力学性能的变截面工字结构，大小头的轴孔位置预留了标准配合间隙，同时还原了连杆的剖分式大头连接结构特征。接下来完成活塞部件的建模，精准绘制活塞的裙部轮廓、活塞销座、环槽结构，对活塞顶面的形状做了符合燃烧室设计的曲面处理，保证活塞与气缸内壁的配合间隙符合实际工况要求。然后完成气缸体部件的建模，重点还原了气缸外壁的多层散热鳍片结构，每一片散热鳍片的厚度、间距都做了均匀化处理，鳍片边缘做了微小的倒角处理避免应力集中，同时构建了气缸内壁的光滑配合面、下部的曲轴箱腔体结构，对气缸与曲轴箱的连接定位面做了精准的基准对齐。在装配阶段，采用自下而上的装配逻辑，依次完成曲轴与曲轴箱的转动配合、连杆大头与曲轴偏心轴颈的转动配合、连杆小头与活塞销的转动配合、活塞与气缸内壁的滑动配合，所有配合关系都添加了符合实际运动逻辑的约束，可直接用于运动仿真演示。材质与渲染方面，为不同部件匹配了对应的金属材质属性，曲轴、连杆、活塞等运动部件采用哑光铝合金与钢材的质感表现，散热鳍片部分做了细腻的金属磨砂质感处理，渲染阶段采用柔和的工业产品打光方案，通过多角度光源凸显部件的结构层次与装配关系，清晰展现内部的传动连接逻辑，整个模型结构完整，各部件特征清晰无错漏，可用于机械原理教学、结构参考、运动仿真演示等场景。
