彩色杆件拼接短程线球面穹顶结构

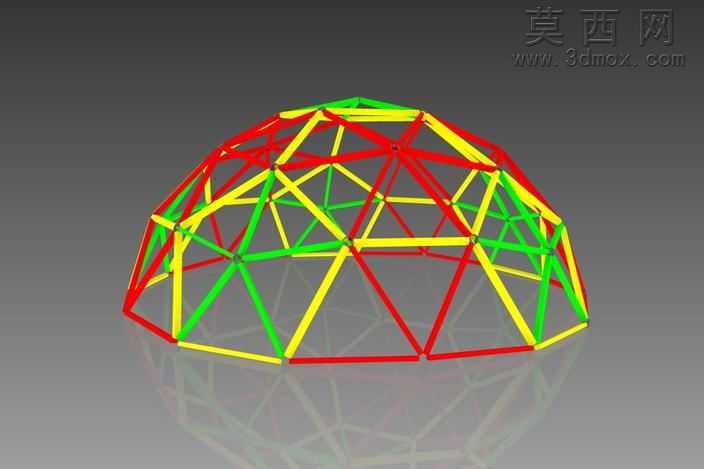

本作品为短程线圆顶三维结构模型，采用Autodesk Inventor软件完成全参数化建模，整体为半球形空间网架结构，建模过程严格遵循短程线球面分割的几何原理，将完整球面按照均匀三角面划分规则进行切分，确保每一根杆件的长度、连接节点的角度都符合短程线穹顶的力学分布特性，实现结构受力均匀、耗材经济的设计目标。模型构建过程中，首先创建基准半球曲面作为定位参考，通过几何投影算法在球面上生成均匀分布的节点点位，再依次连接相邻节点生成不同层级的杆件单元，所有杆件均采用等截面型材的简化建模方式，通过不同颜色区分不同长度、不同受力层级的杆件：红色杆件为穹顶底部及主受力方向的长杆件，承担整体结构的主要环向与径向传力作用；黄色杆件为中间过渡层的中等长度杆件，负责衔接主受力杆件与顶部细密杆件，分散节点集中应力；绿色杆件为穹顶上部靠近球顶区域的短杆件，加密顶部网格密度，保证球面曲率的平滑过渡，避免顶部出现过大的网格变形。渲染阶段采用哑光纯色背景搭配地面反射效果，清晰展现网架结构的空间层次与杆件穿插关系，材质设置上为不同颜色杆件赋予区分度较高的哑光塑料材质，既避免金属材质的强反光干扰结构观察，又能通过色彩差异快速识别不同层级的构件排布。结构设计上，所有杆件的连接节点均采用共点交汇的处理方式，保证每一个节点处的杆件轴线都精准交汇于球面对应的点位，还原真实短程线穹顶的节点构造逻辑，无多余的错位、穿插错误，模型同时导出STEP/IGES通用格式，可直接导入其他三维软件进行结构力学仿真、构件深化设计或3D打印验证，整体模型完整还原了短程线穹顶的几何构成逻辑，可作为建筑结构教学、空间网架方案展示、装配式穹顶前期方案推敲的参考素材，清晰展现了短程线结构用最少规格的杆件实现大跨度球面覆盖的核心设计优势。
