2012版异形连接杠杆机械零件设计

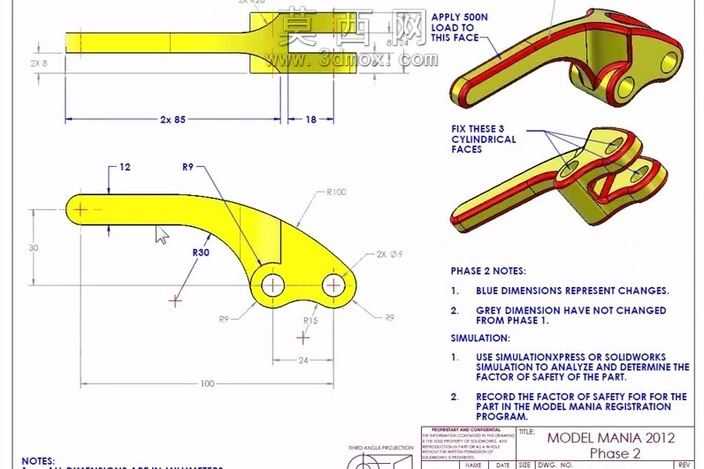

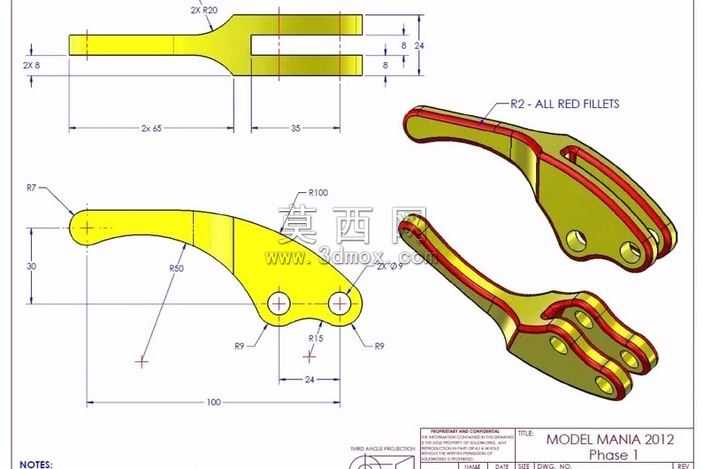

本作品为异形铰接杠杆类机械零件的三维建模设计成果，建模阶段严格遵循工程图纸的尺寸标注规范，首先在草图环境中绘制零件的主体轮廓，精准定位两个铰接安装孔的中心距，对长柄段的直线轮廓、弯折段的多段圆弧过渡曲线逐一进行尺寸约束与几何约束，确保R9、R30等圆弧半径、12mm的柄部宽度、100mm的总长度等关键尺寸完全匹配图纸要求，同时区分第一阶段与第二阶段的设计变更内容，将蓝色标注的修改尺寸在草图中做参数化关联，方便后续设计迭代调整。建模过程采用实体拉伸生成基础坯体后，对三个需要做圆柱面固定处理的安装位置单独做特征编辑，通过拉伸切除、圆角倒角操作完成孔位的精加工处理，对零件的边缘做统一的圆角过渡，避免应力集中问题。材质与渲染阶段，为零件主体赋予亮黄色金属漆面材质，边缘的加强筋区域搭配红棕色的包覆材质，模拟实际产品的表面处理工艺，通过环境光遮蔽、漫反射参数调整，清晰呈现零件的立体结构与曲面过渡效果，多角度渲染视图完整展示零件的正面轮廓、侧面厚度、铰接部位的堆叠结构。结构设计上，该零件为典型的杠杆传动构件，长柄端用于施加操作力，两个带孔的铰接端分别连接不同的传动部件，通过绕固定孔的转动实现力的传递与行程放大，建模时特意保留了各部位的壁厚均匀性，对受力较大的弯折区域做了局部加厚处理，同时预留了仿真分析的模型接口，可直接导入仿真模块开展安全系数校核，通过有限元分析验证零件在额定载荷下的应力分布与形变情况，确保零件满足实际使用的强度要求，整体建模过程完全参数化，所有尺寸均可通过参数表快速调整，适配不同安装场景的尺寸需求。
