小松7系列挖掘机驾驶室总成结构

　　该三维结构对应小松7系列挖掘机上使用的驾驶室总成，适配机型覆盖PC130-7、PW130-7K、PW160-7、PW200-7、PW220-7、PC300/LC-7、PC360-7、PC400/LC-7、PC750-7以及PC1250-7等履带式与轮式挖掘设备。建模时将司机室作为上车架上的独立功能舱体处理，重点还原外部围护、玻璃开口、门框边界、顶盖轮廓、侧部通风区域以及与主机连接的安装关系，适合在整机布置、外观校核、维修空间分析和人机工程评估中使用。

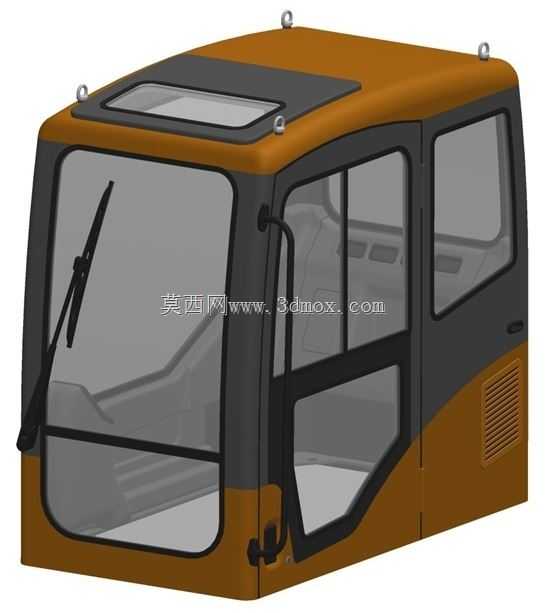

　　从实际作业场景看，挖掘机驾驶室承担操作人员防护、视野提供、仪表布置、座椅安装、空调通风和噪声隔离等多重任务。设备常在土方开挖、矿山剥离、道路施工、市政拆除、河道清理和物料装卸等工况下连续工作，司机室需要兼顾前方挖斗作业视线、右侧履带及工作装置观察、后方转场安全确认和顶部吊装视线。模型前风挡采用大面积倾斜玻璃，配合单支雨刷布置，能够在雨天、粉尘环境下保持主要观察区域清晰；顶部设置天窗区域，便于观察高位装车、起重辅助和上方障碍。侧窗与门体玻璃形成多向视野，减少回转和行走时的视觉盲区。

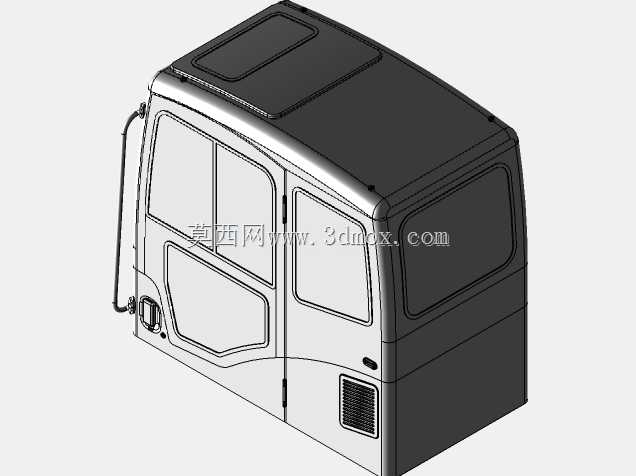

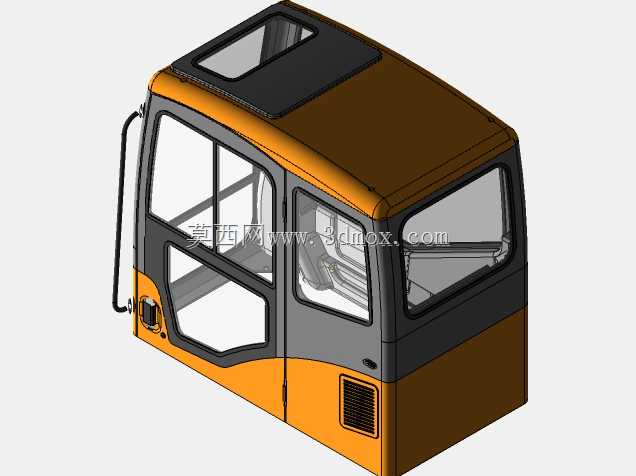

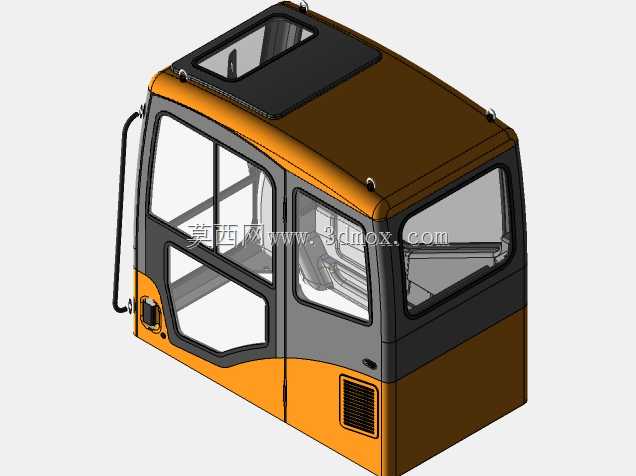

　　外形上，驾驶室不是规则矩形箱体，而是按照工程机械整车造型进行多面折边设计。前柱随风挡倾角后收，顶盖向前下方压低，后部与侧围形成较宽的承载轮廓；下部边框与转台平台连接，四角及顶部预留吊环或起吊点，方便总装、检修和整机运输。外观配色以工程黄和深灰黑为主，黄色外板承担视觉识别和外围防护作用，深色区域集中在玻璃胶条、窗框、内饰边框及下部护板，既符合工地设备的高识别度要求，也能弱化玻璃反光和内饰阴影对外观判断的影响。

　　结构设计思路围绕刚度、密封和可维护性展开。驾驶室骨架通常由型材、冲压板件和焊接箱体组成，外蒙皮与骨架连接后形成封闭承载壳；底部需要通过减振元件与回转平台连接，以隔离工作装置破碎、铲斗挖掘和行走颠簸带来的振动。建模时应特别关注底架安装孔位、门槛高度、门铰链轴线、门锁位置、玻璃分块线以及顶盖吊装点之间的相对关系。前风挡、侧窗和后窗的开口边界决定了窗框强度和胶条压缩量，若在后续详细设计中忽略玻璃厚度、密封胶条和内饰板间隙，容易造成装配干涉或视野校核偏差。

　　司机室内部以操作空间为核心。前部布置方向盘或作业操纵机构的安装区域，履带式机型主要预留左右工作操纵杆、行走踏板、制动踏板和仪表台位置；轮式机型则需要额外考虑转向柱、方向盘倾角和驾驶座椅前后调节空间。座椅安装区位于舱体中后部，下方可覆盖电气盒、空调风道或储物空间；门内侧设置扶手、拉手和升降窗结构，侧后方保留通风百叶窗，用于空调换气或散热气流组织。模型虽然以外观表达为主，但窗洞、门洞和内部轮廓已经能够支持座椅包络、操纵杆行程、踏板位置及驾驶员视线的初步检查。

　　安装边界方面，驾驶室底部需要与挖掘机上车架平台对齐，底架前后梁、左右支脚和螺栓孔位置直接影响换装可行性。对于同系列不同吨位机型，司机室外观轮廓相近，但平台宽度、减振器间距、电气线束走向、空调管路位置和护栏干涉情况可能存在差异，因此在选型或改型时不能只按外形匹配，还要核对底架接口与回转平台的相对高度。驾驶室后侧通常靠近油箱、蓄电池、空滤或散热舱，门开启角度、侧窗维护和通风口不能被相邻部件遮挡；顶部吊环在运输时还需避让工作装置铰点和管路。

　　在三维建模应用中，该结构可用于整机数字样机的司机室模块装配，也可作为工程机械覆盖件设计、驾驶室逆向参考、展览动画和维修培训素材。使用时应将玻璃、窗框、外板、雨刷、吊环、通风栅和底架接口分层管理，便于后续补充钣金厚度、焊接骨架、密封胶条、内饰件和电气元件。对于结构工程师而言，真正需要控制的不是单一外观曲面，而是视野开口、人员进出、座椅操纵、振动隔离、吊装运输和周边部件间隙之间的平衡；这些边界确定后，驾驶室才能在不同7系列挖掘机平台上稳定安装并满足长时间作业需求。
