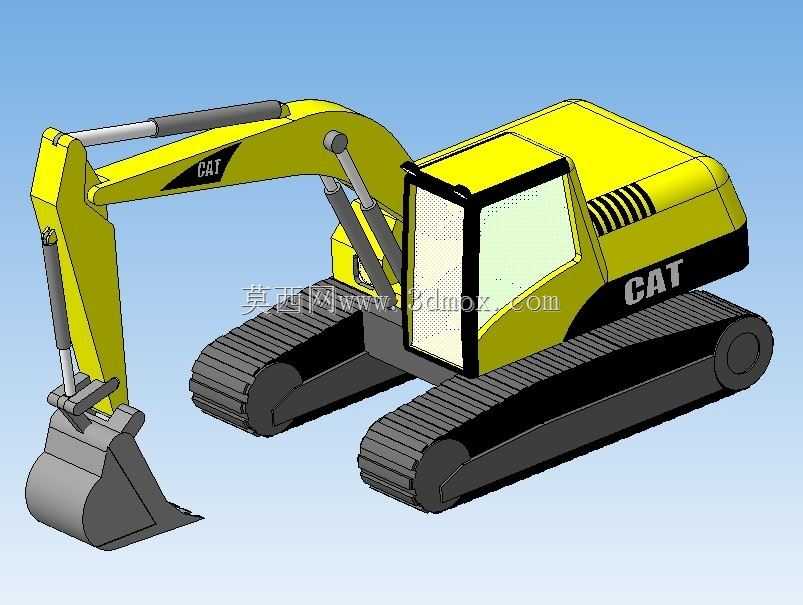

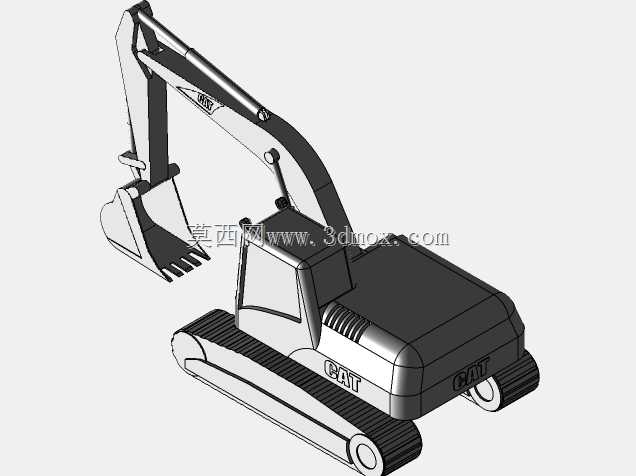

CAT品牌履带式液压挖掘机三维结构模型

　　该履带式液压挖掘机模型还原了中型履带挖机的完整结构逻辑，可直接用于土方作业场景的设备布局校核、作业工况模拟以及结构设计参考。从实际工程应用来看，这类履带式挖掘机广泛适配市政管网开挖、房地产基坑土方作业、矿山表层剥离、农村宅基地平整、道路路基修整等多类施工场景，履带行走结构的接地比压远低于轮式设备，可在泥泞、松软甚至碎石遍布的未硬化场地稳定作业，不会出现轮式设备容易陷车、打滑的问题，尤其适合无临时施工道路的野外作业点位。

　　模型完整还原了设备的三大核心结构模块：下部行走总成、上部回转平台、前端工作装置。下部行走部分包含左右一体式履带架、驱动轮、导向轮、多组支重轮与托链轮，以及橡胶履带（实际工程中根据作业场景可更换为钢制履带板适配碎石硬岩工况），行走马达内置在履带架端侧，预留的安装边界可匹配不同扭矩规格的行走驱动单元，履带轨距、整机接地长度的比例完全参照真实中型挖机的设计参数，在做施工场地模拟时，可直接校核设备转弯半径、作业时的履带支撑稳定性，避免出现场地预留宽度不足导致设备无法就位的问题。上部回转平台集成了动力舱、驾驶室、液压油箱、配重块结构，驾驶室的视野角度按照真实作业需求设计，前挡风玻璃的倾斜角度、侧窗的覆盖范围可保证操作人员在坐姿状态下清晰观察到铲斗的切削作业面以及履带周边的障碍物，配重块的重量与前端工作装置的满载举升力矩做了匹配设计，保证铲斗在最大挖掘半径位置满负荷举升时整机不会出现前倾失稳的情况，回转支承的安装位置位于整机重心的垂直投影中心，可减少回转作业时的偏载磨损，延长回转支承的实际使用寿命。

　　前端工作装置采用了经典的反铲结构，包含动臂、斗杆、挖斗以及三组对应的液压驱动油缸，动臂的弯臂角度经过优化，在保证最大挖掘深度的同时，可兼顾近距离卸料的举升高度，斗杆与挖斗的铰接点位置匹配了常用的挖斗更换接口，可根据作业需求更换破碎锤、抓木器、松土器等不同属具，液压油缸的铰接点位置完全参照真实液压系统的力臂比例设计，在做机构运动仿真时，可准确模拟不同作业姿态下的油缸行程需求、挖掘力传递路径，校核结构件的受力薄弱点。

　　从设计思路来看，该模型没有做过度的外观简化，所有结构件的连接关系、安装边界都做了还原：比如动臂与回转平台的铰接座位置、油缸的销轴安装孔径、履带架与回转平台的连接螺栓分布位置都和真实设备保持一致，结构设计从业者可直接参考该模型的结构比例，做同吨位挖机的改型设计，也可将模型导入施工模拟软件，搭配BIM场地模型做施工动线规划，提前预判设备作业时与周边构筑物、临时管线的碰撞风险。在外形尺寸方面，该模型对应的整机作业半径、最大挖掘深度、卸料高度都符合13吨级中型液压挖掘机的常规参数范围，运输状态下的整机长度、宽度、高度满足普通平板拖车的运输限界要求，不需要额外拆解部件即可完成转场运输，这也是这类中型挖机能成为工程施工主力设备的核心原因之一——兼顾了作业灵活性与转场便捷性，既不会因为体型过大无法在狭窄市政场地作业，也不会因为功率过小无法应对硬土、碎石类的重载作业工况。

　　模型的外观细节也还原了真实设备的标识布局、散热格栅位置、驾驶室扶手与爬梯结构，这些细节并非冗余设计：散热格栅的开口面积匹配动力系统的散热需求，爬梯的踏步间距符合人机工程要求，方便操作人员上下设备，扶手的安装位置可保证人员在设备侧面移动时的握持安全。在做虚拟教学、施工安全培训类的内容开发时，该模型也可直接用于作业风险点的可视化演示，比如讲解回转作业的盲区位置、履带站位的安全要求等内容，相比二维图纸更具直观性。
