小型挖掘机上下坡道钢制爬梯结构

　　这套小型挖掘机坡道主要服务于工地短距离高差过渡场景，常见于基坑边缘、临时作业平台、平板拖车装卸位、厂区检修地沟旁以及松软场地内的设备转场环节。小型挖掘设备自重虽不及大型土方机械，但履带接地比压集中，上下高差时若直接碾压松软土坡，极易出现坡面塌陷、履带打滑、机身侧倾等问题；采用成型钢制坡道后，可把设备重量通过板面与支撑腿分散到更大的接触区域，减少现场反复垫土、夯实、修整坡道的工作量。

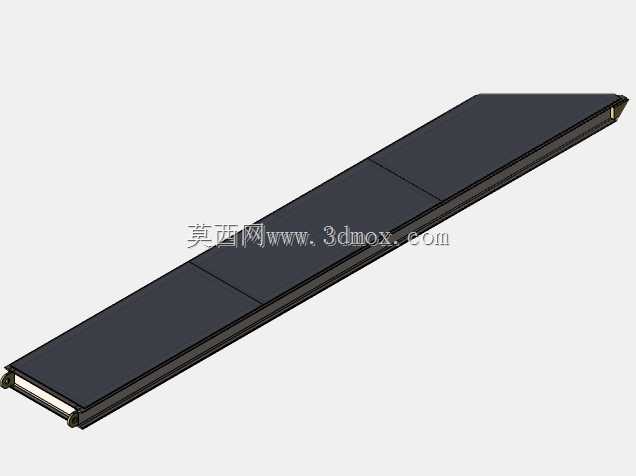

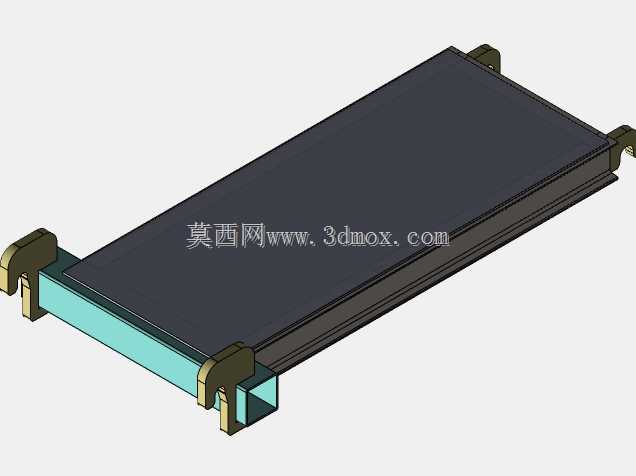

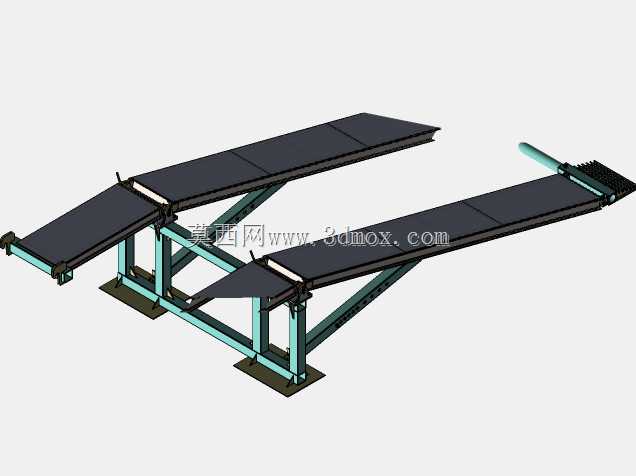

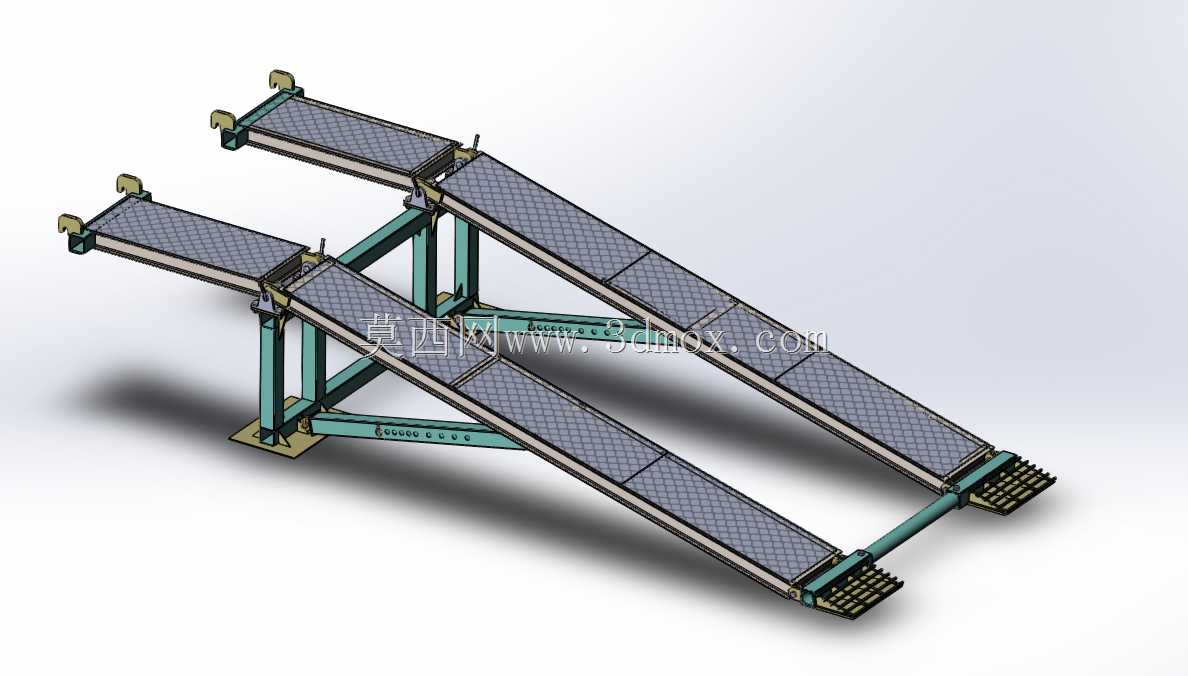

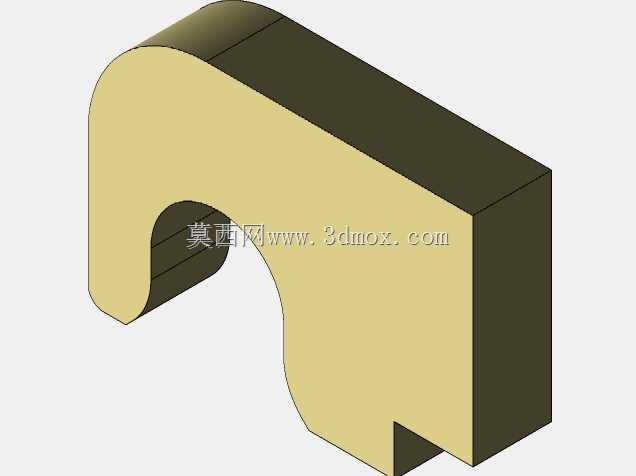

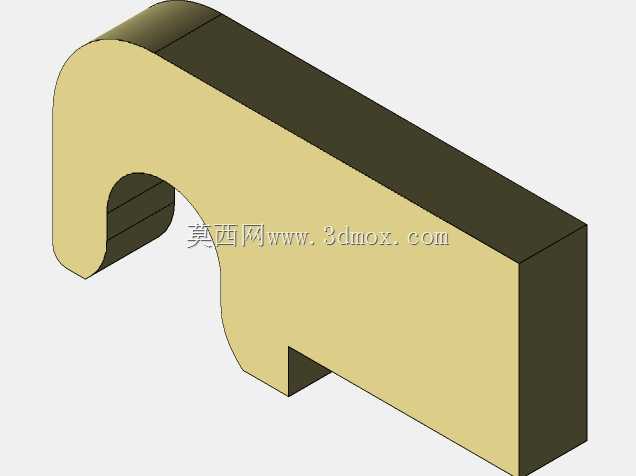

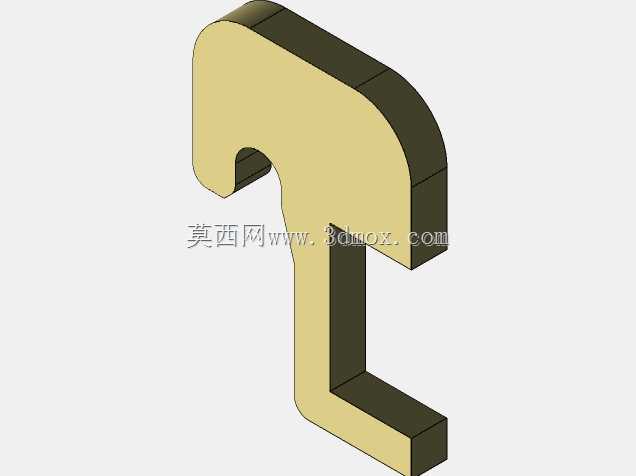

　　结构上采用左右两条平行斜坡梁的布置方式，中间保留开放空间，既降低整体自重，也便于观察履带对位，避免单块大板在泥泞工况下积土、存水。每条坡道由上端铰接挂钩段、主斜坡承载段、下端接地过渡段和侧向支撑框架组成。上端挂钩卡在拖车货台或固定平台边缘，承担纵向限位，防止设备开上爬梯时坡道向后窜动；下端设置带齿纹的接地脚板，增大与地面的摩擦，同时把端部载荷扩散到地基表面。主承载面采用花纹或网格防滑板面，履带在潮湿泥土、碎石、钢板接触面条件下仍能获得足够附着力。

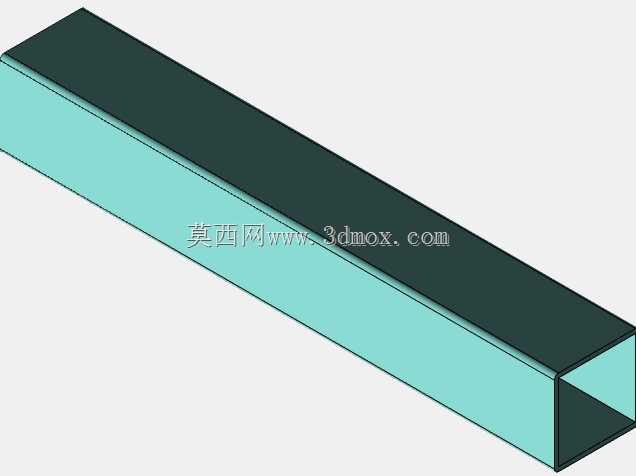

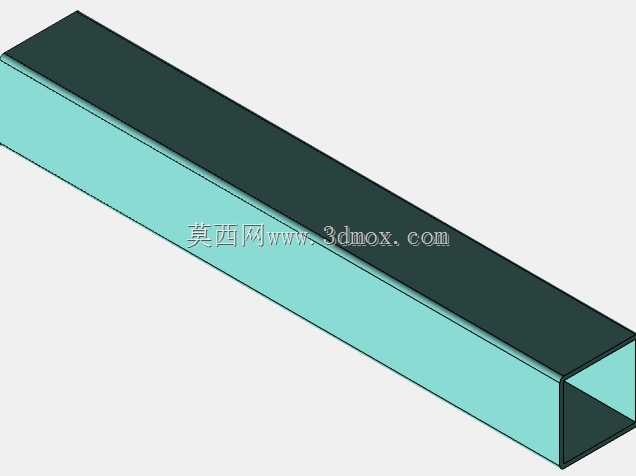

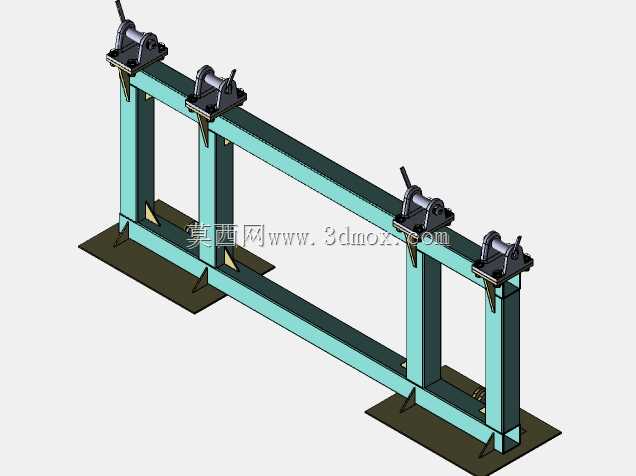

　　从设计思路看，坡道并非简单两块斜板，而是需要同时承受弯曲、剪切、扭转和局部冲击。挖掘机驶入过程中，载荷位置沿坡道长度方向不断变化：前端刚接触时，下端接地段承受较大集中反力；履带行至中段时，主梁跨中弯矩接近最大；设备重心越过上端挂钩附近时，铰接点又会出现明显的竖向和水平反力。因此主梁采用箱型或型钢组合截面，支撑腿之间增加横向联系杆，使左右坡道在受偏载时能够协同变形。斜撑的位置没有随意布置，而是结合履带轮距、平台高度和常用坡度确定，尽量让支撑力传递路径短、节点受力明确。

　　外形尺寸方面，坡道长度直接决定爬坡角度。小型挖掘机底盘低、工作装置可能随车身摆动，坡度过大会导致履带前端刮地、机身尾部触碰平台边缘，也会使液压系统在爬坡时承受不利姿态。较合理的布置是把坡度控制在设备允许爬坡能力范围内，并在上下两端设置平缓过渡，减少履带进入和离开坡道时的冲击。宽度则依据小型挖掘机履带外侧距离确定，两侧留出导向余量，便于驾驶员对位；两条坡道的中心距要与履带中心距匹配，不能只按整机宽度估算。安装边界上，上端挂钩深度、平台板厚、下端脚板落点地基承载力、支撑腿张开范围以及周边回转空间都需要在布置时校核。若用于拖车装卸，还要核对货台高度、轮胎旁避让空间和坡道收起后的固定方式；若用于固定基坑通道，则应保证下端不落在回填松散区，必要时铺设垫木或钢板。

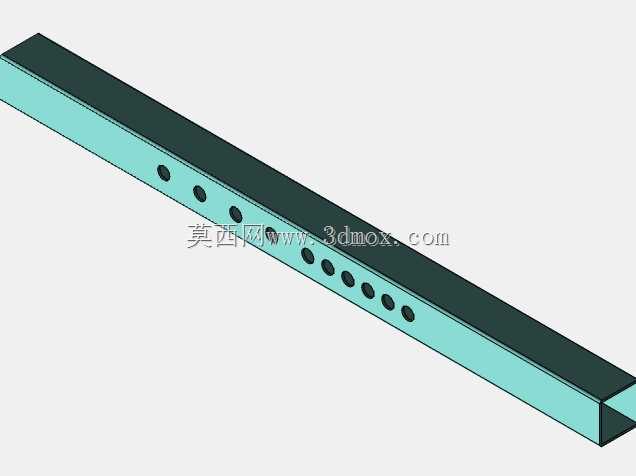

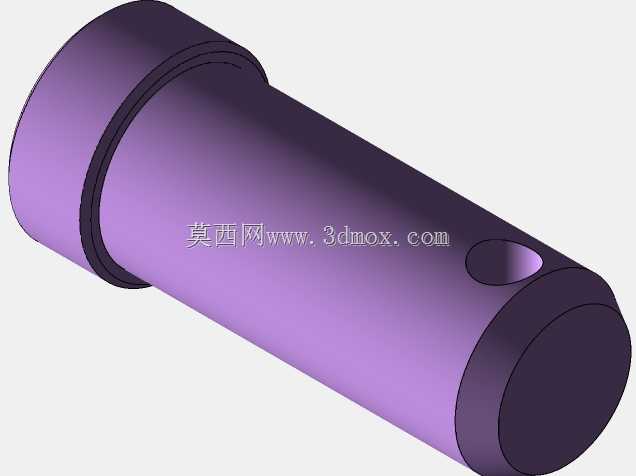

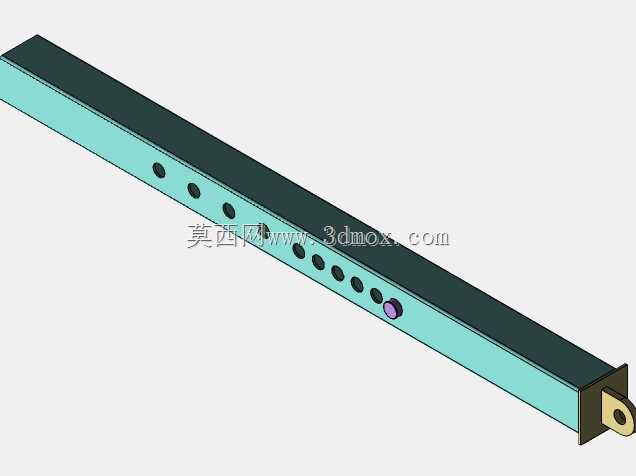

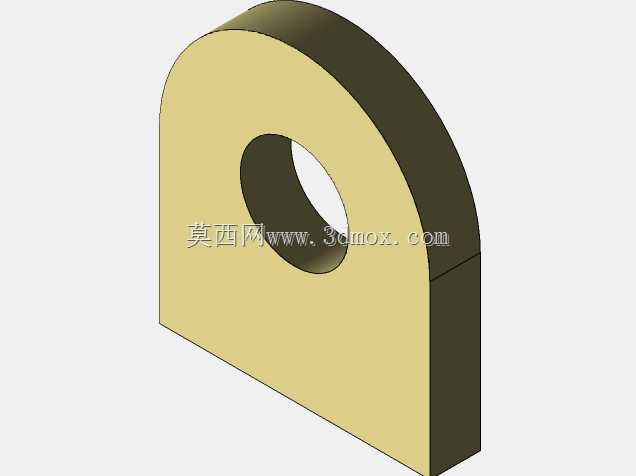

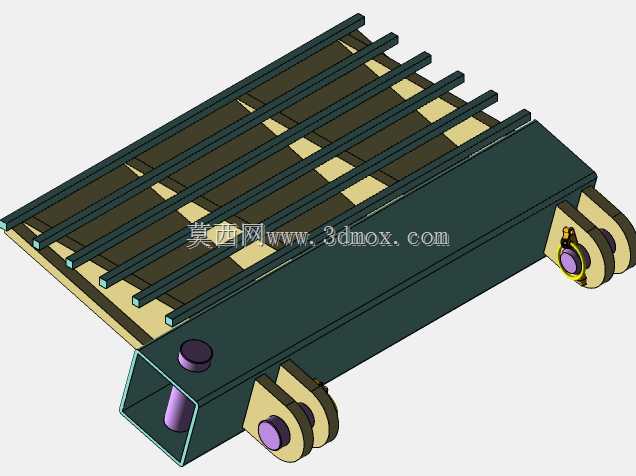

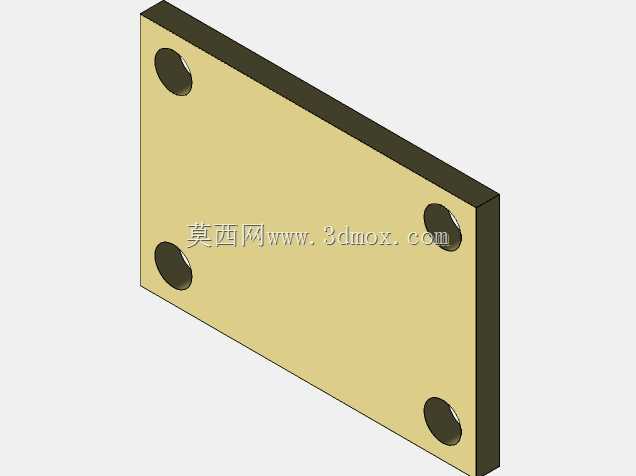

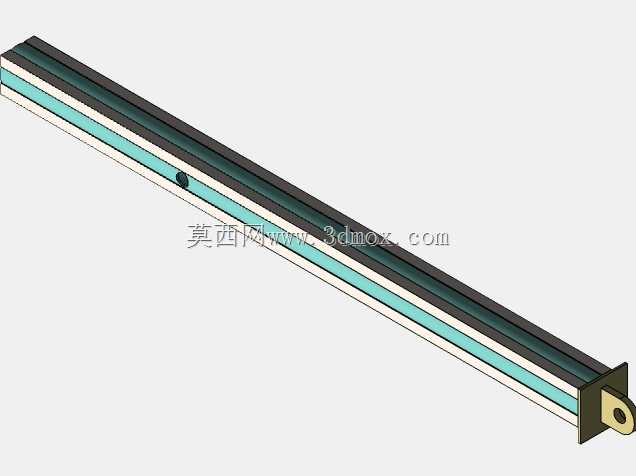

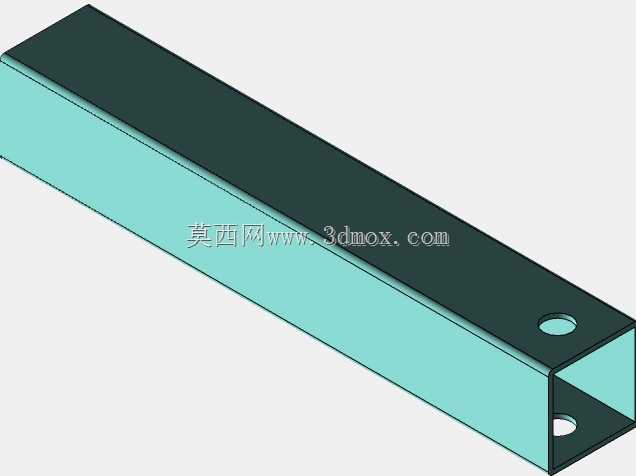

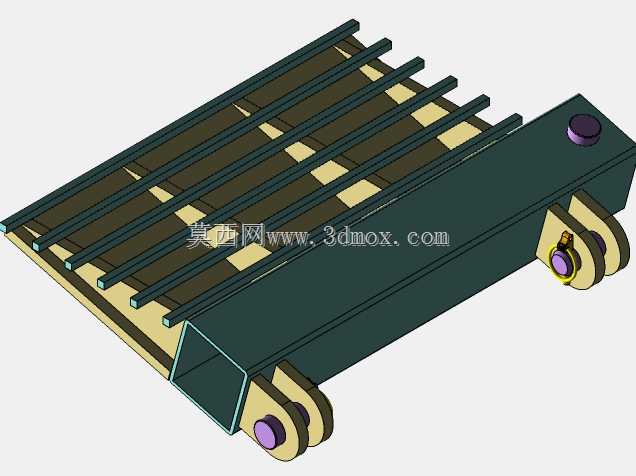

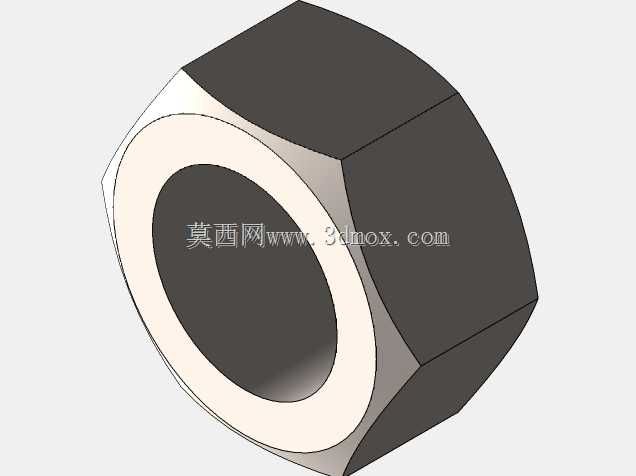

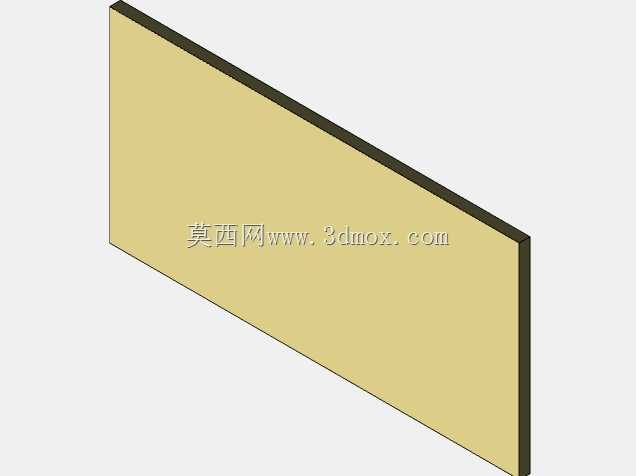

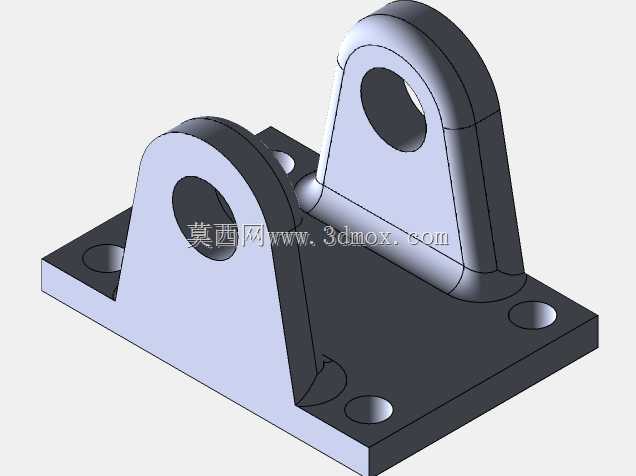

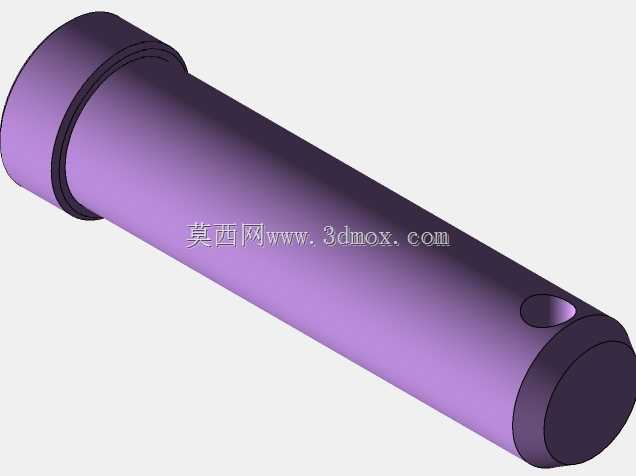

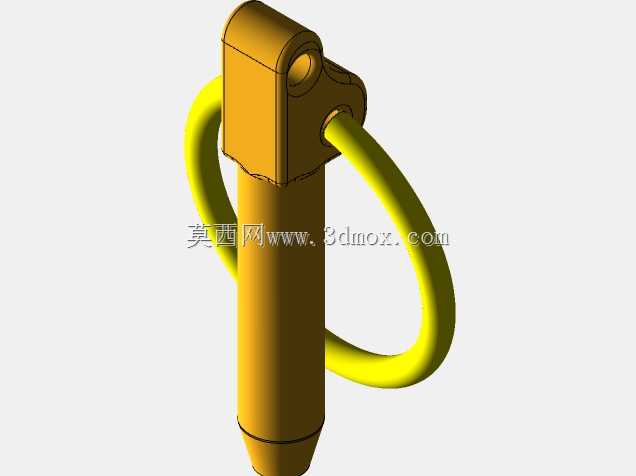

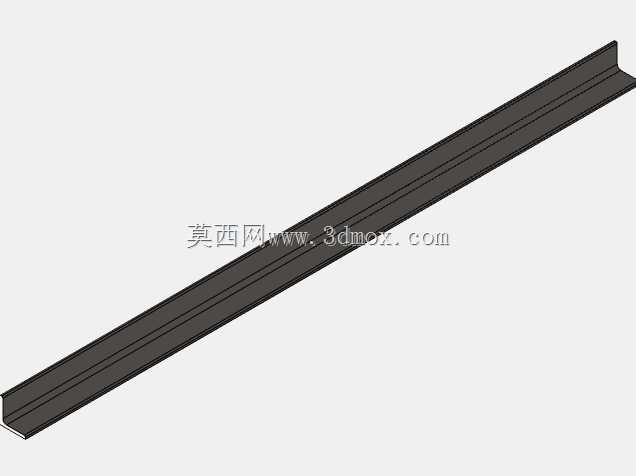

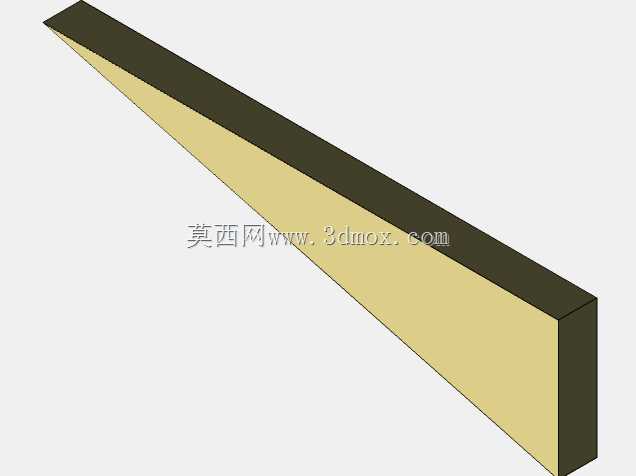

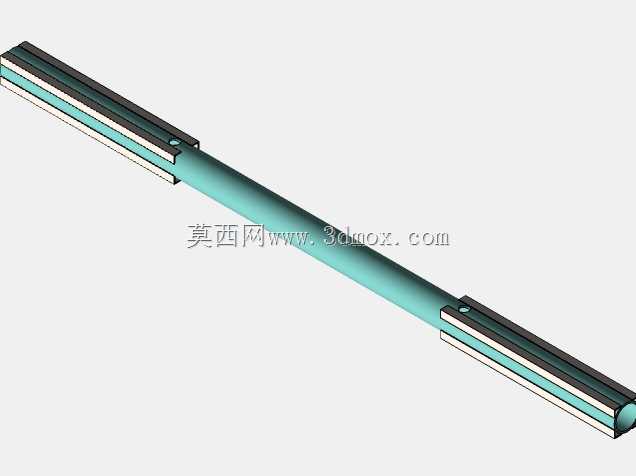

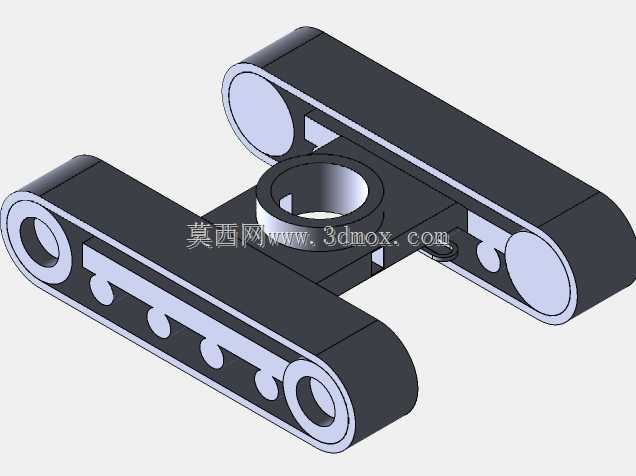

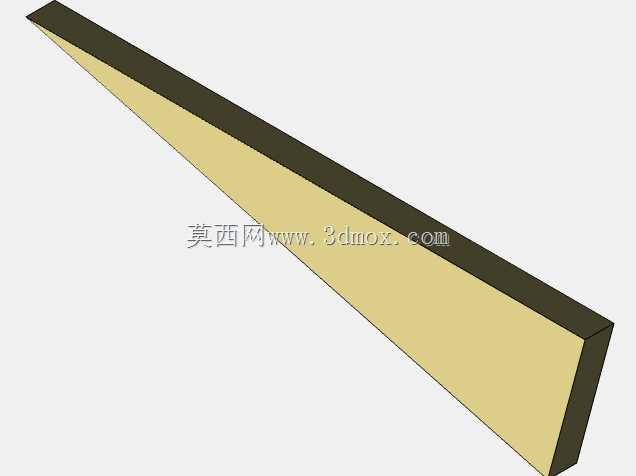

　　建模时可按实际装配关系拆分为挂钩、主梁、防滑面板、斜撑、横拉杆、接地脚和端部齿板等零件，重点保留销轴、螺栓和焊接节点的位置。板面网格不宜只作为外观处理，它关系到履带接触摩擦和泥屑排出；支撑腿与主梁连接区应体现加强板或包角结构，以反映真实受力。坡道在闲置时可通过上端铰接结构翻转或拆除，便于运输和存放；长期固定使用时，也可将接地脚与预埋件连接，提高重复通行的稳定性。整体结构强调可制造、可搬运、可维护，适合轻型土方设备、小型工程机械在临时高差场景中安全通行。
