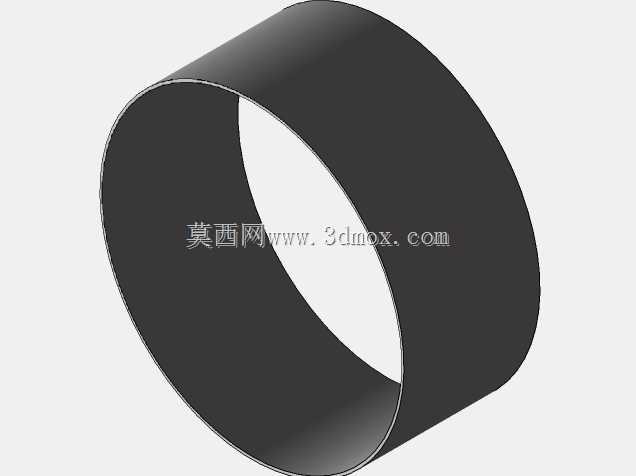

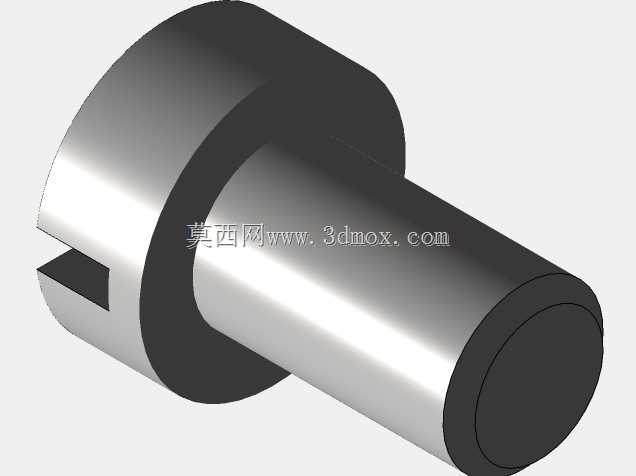

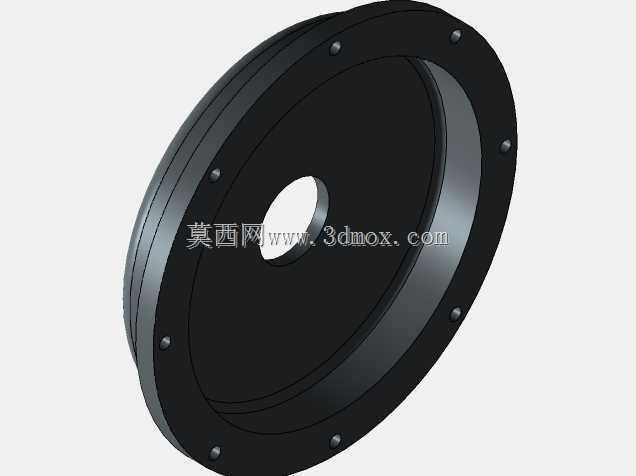

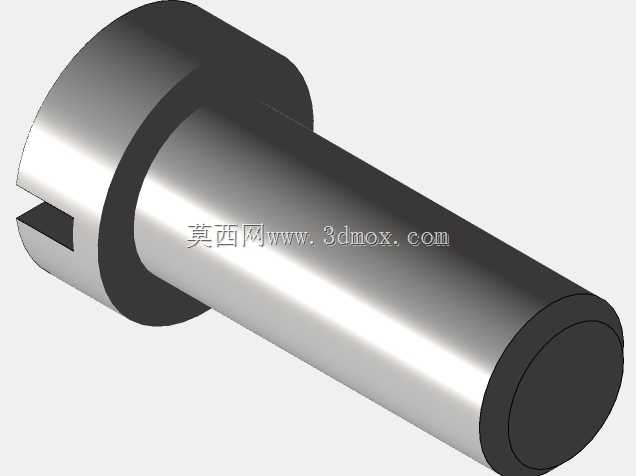

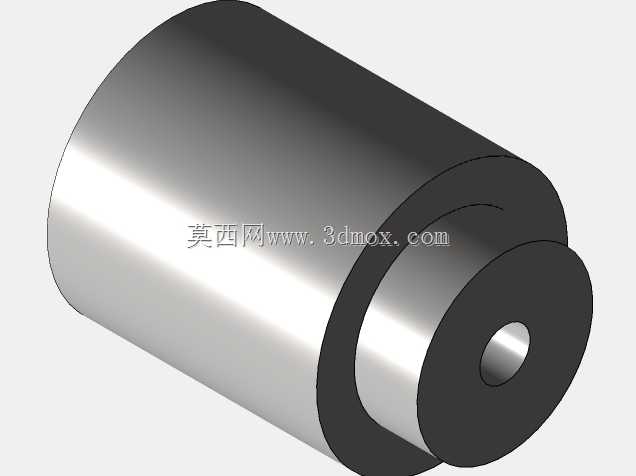

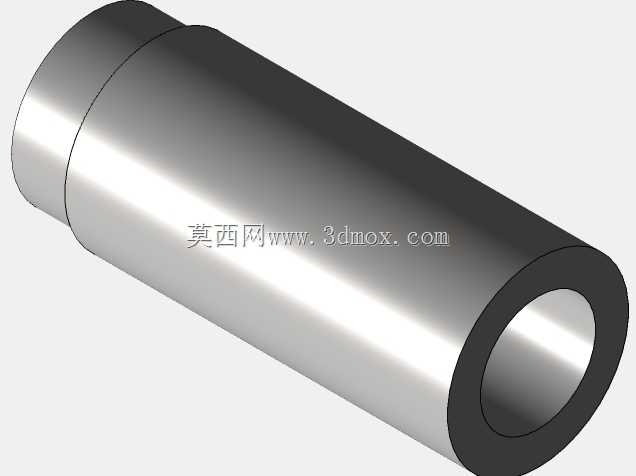

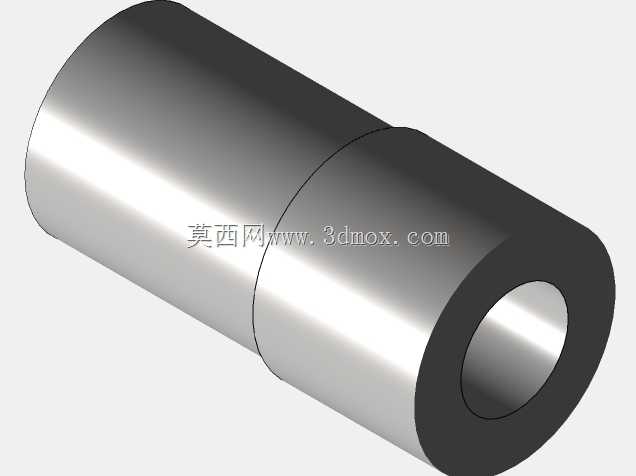

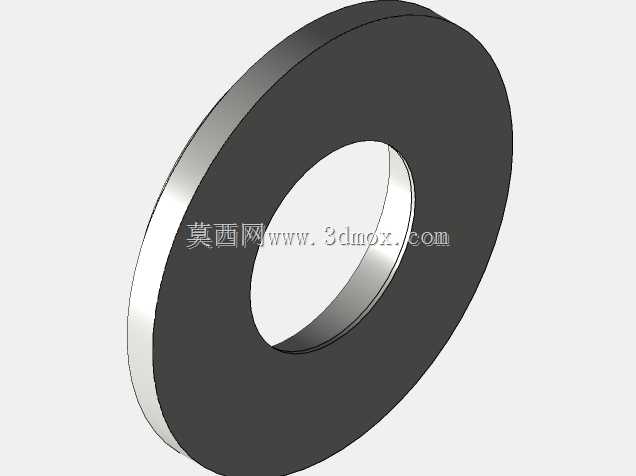

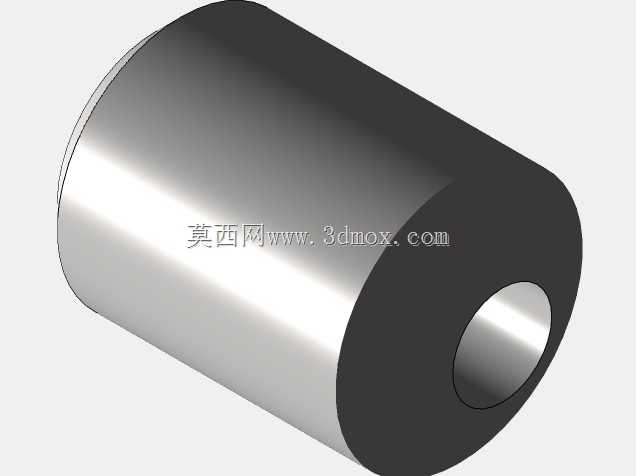

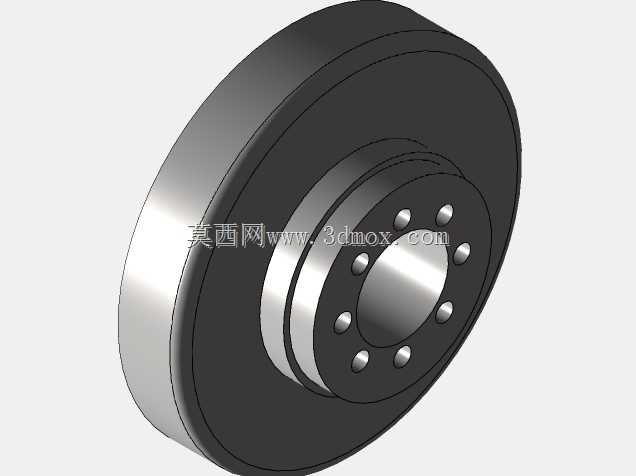

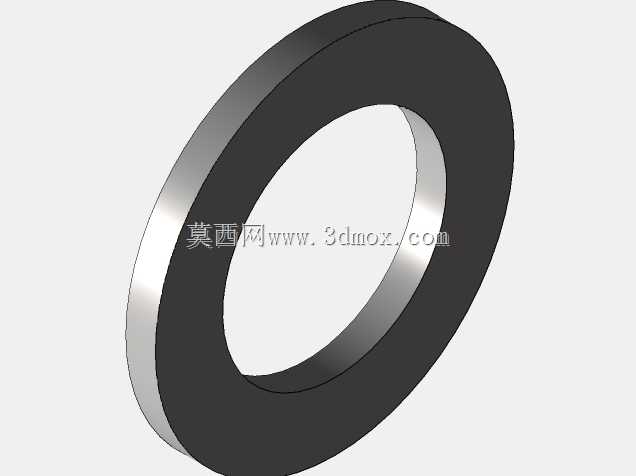

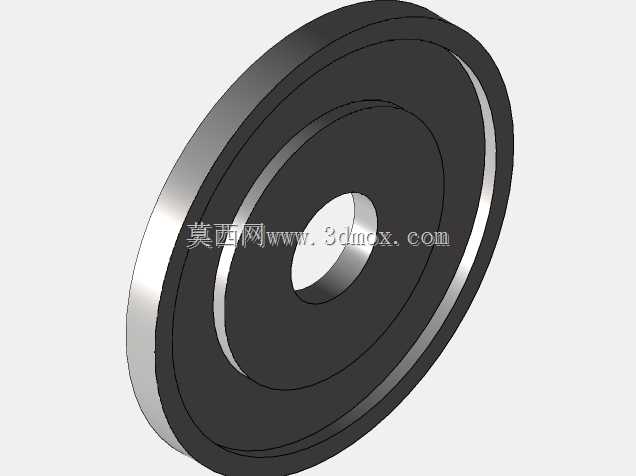

谐波减速器柔性薄壁环形传动构件

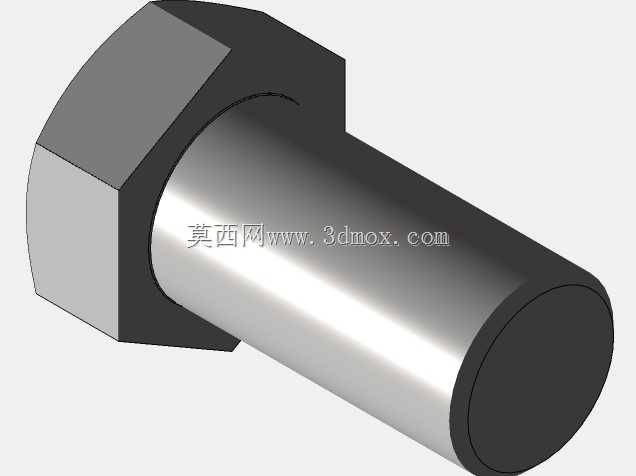

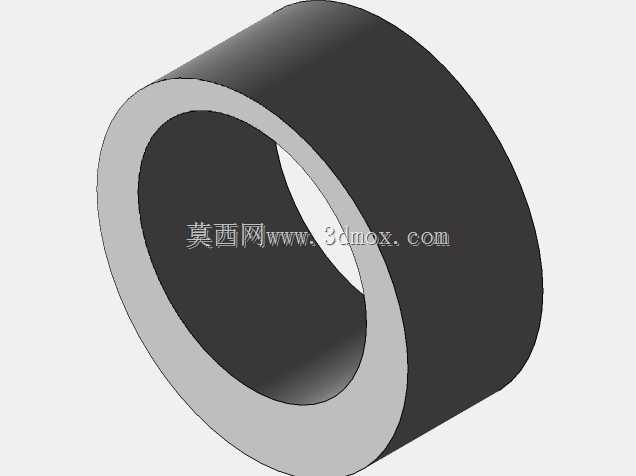

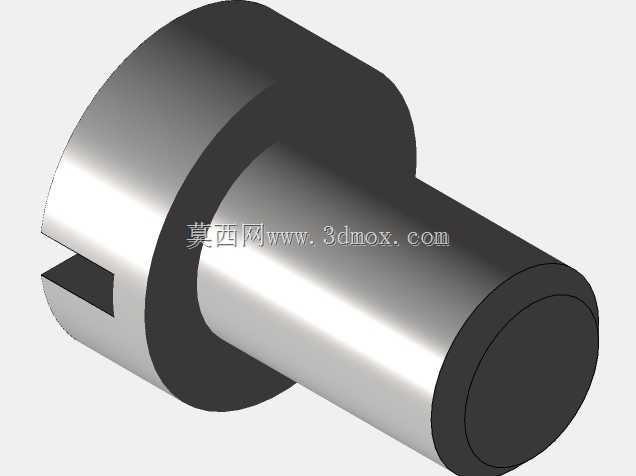

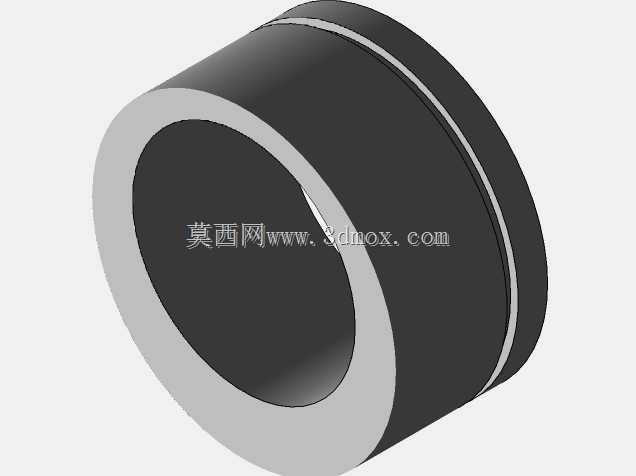

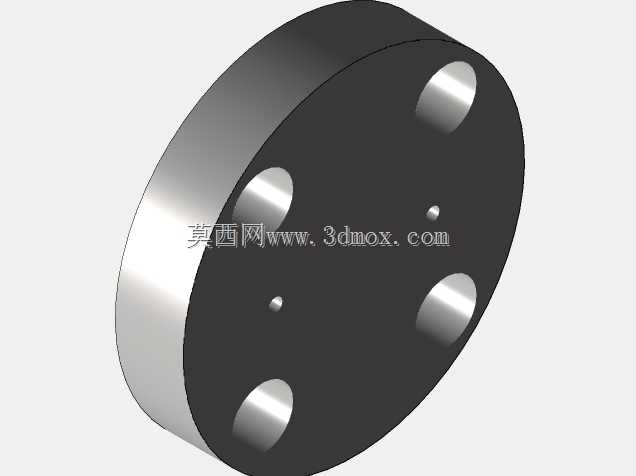

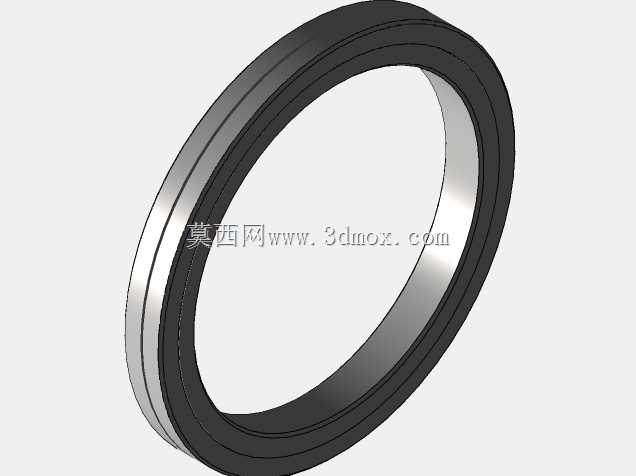

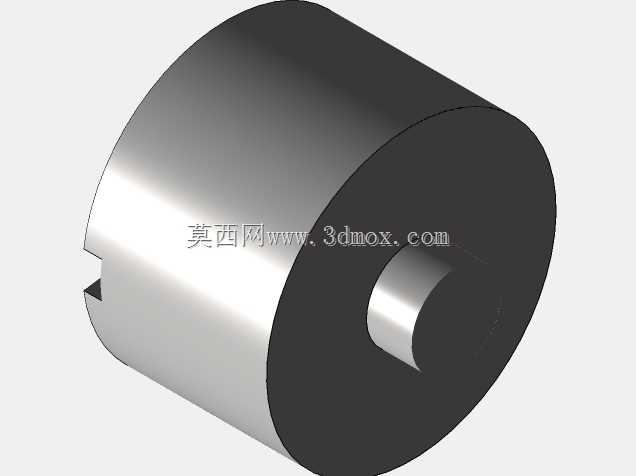

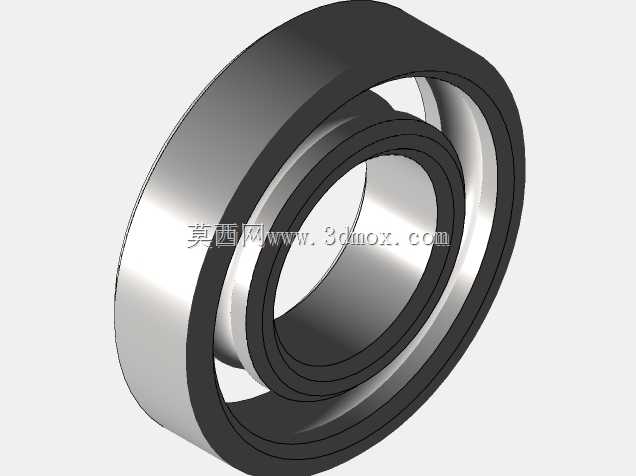

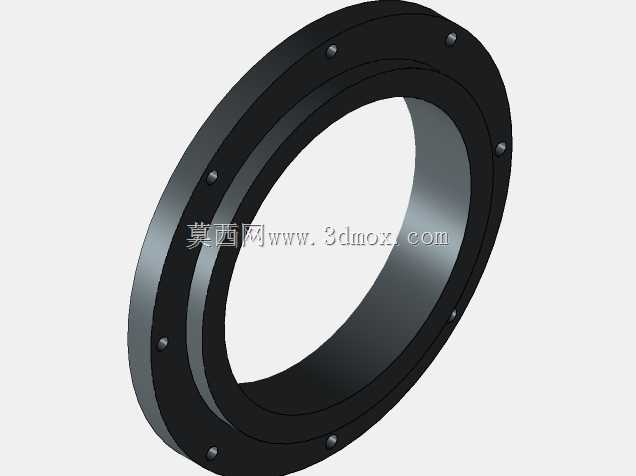

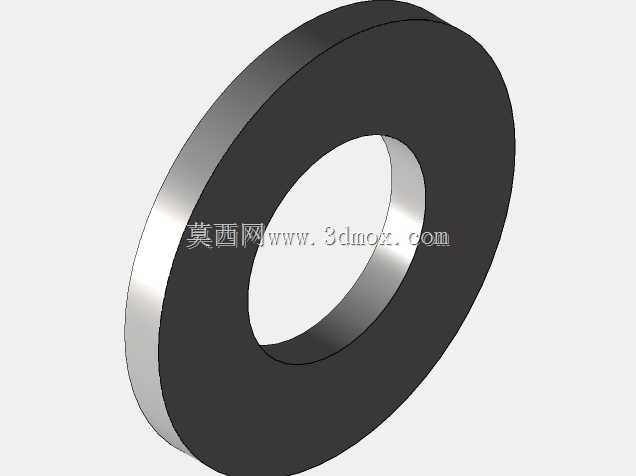

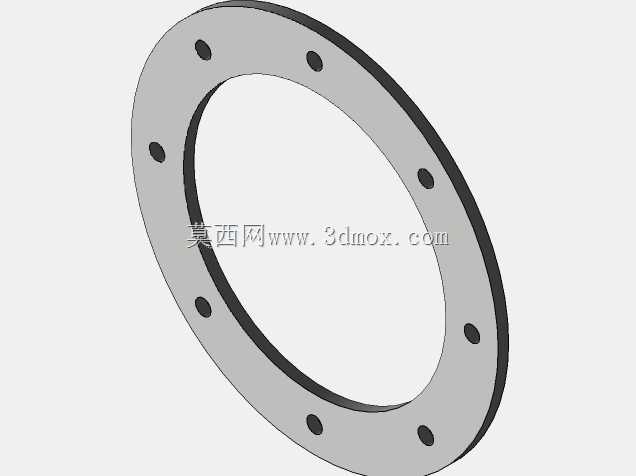

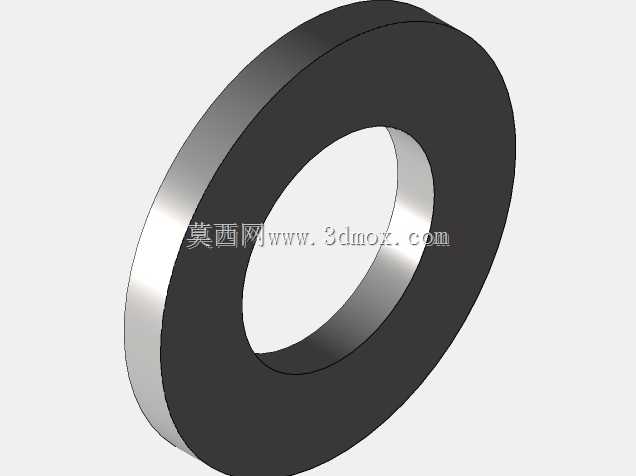

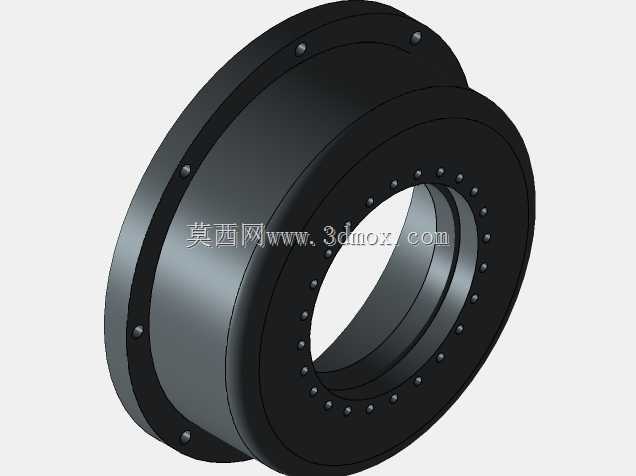

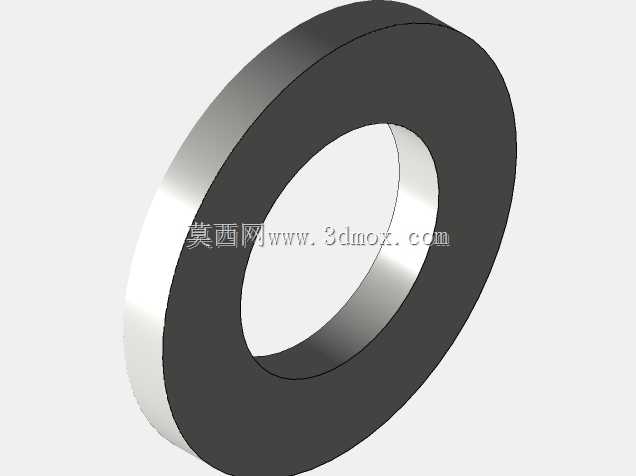

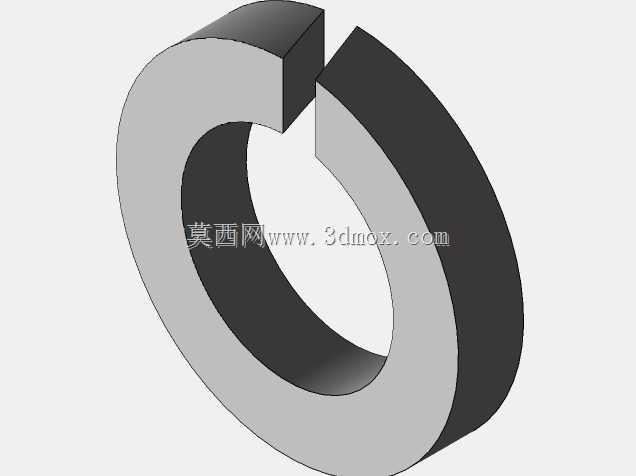

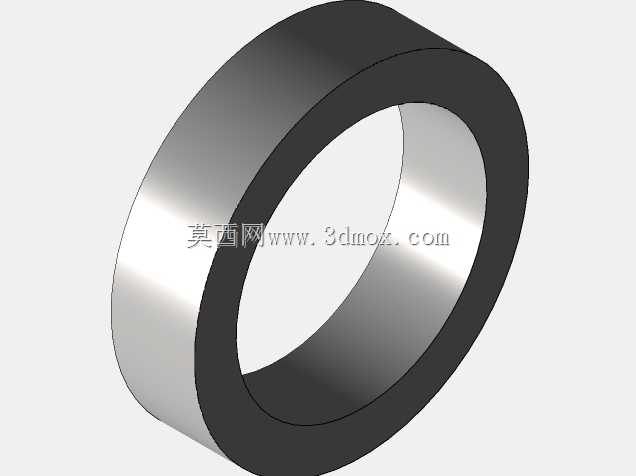

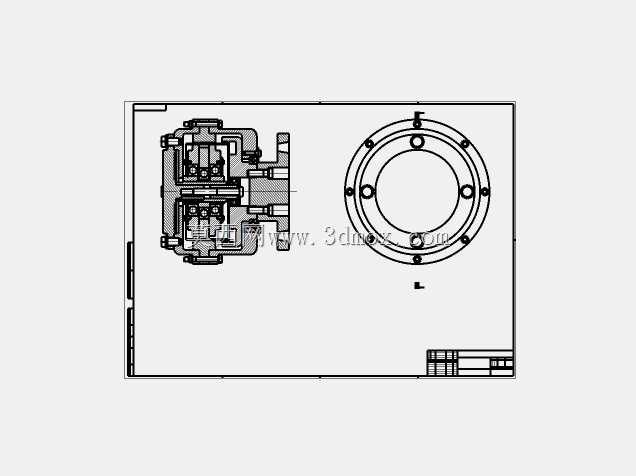

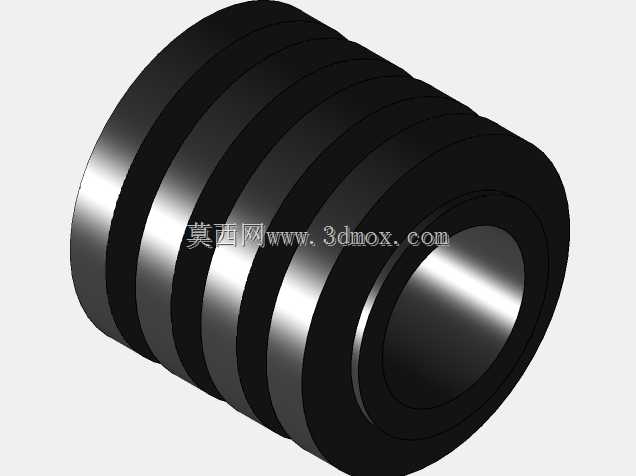

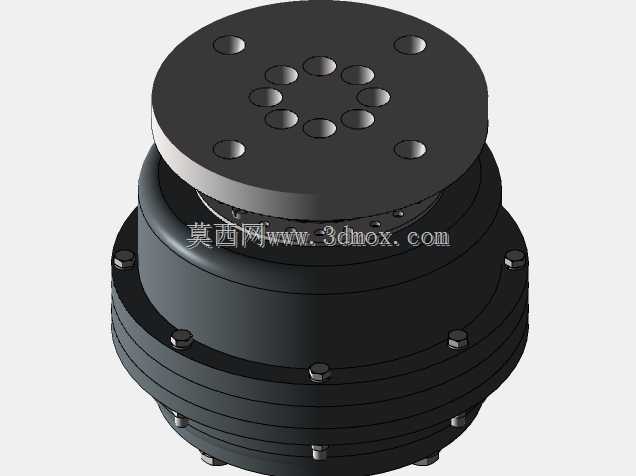

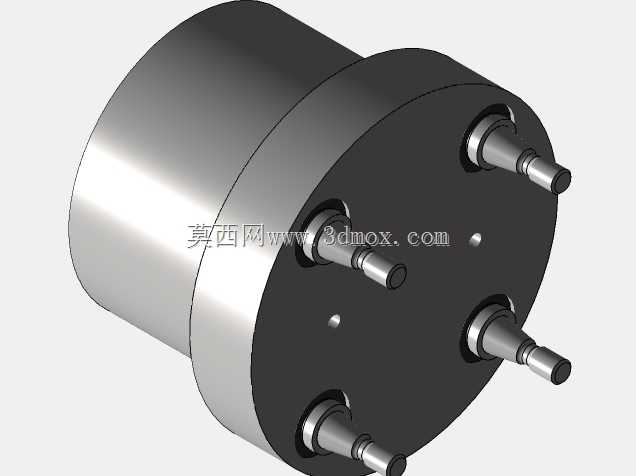

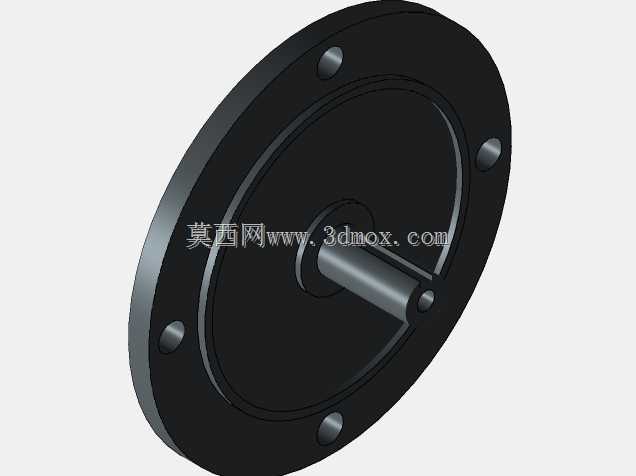

　　在精密传动领域，谐波减速器凭借大减速比、零背隙、高定位精度的特性，广泛部署在工业机器人关节、半导体晶圆搬运平台、医疗手术机器人操作臂、高精度数控转台、航空航天伺服舵机这类对传动回差控制要求极高的场景中。本次拆解建模的环形薄壁构件，是谐波减速机构里承担波发生器形变适配、柔轮啮合传动核心功能的关键配套环件，它并非普通的平垫圈类零件，整个结构的尺寸链设计完全围绕谐波传动的弹性变形规律展开。从实际装机的边界条件来看，该环件的轴向厚度远小于常规刚性传动环，内外圆柱面的同轴度公差被控制在微米级，两端面的平行度、端面与内孔轴线的垂直度都有严格要求，因为波发生器装入柔轮内部时，会迫使柔轮产生可控的椭圆弹性变形，

　　这个薄壁环需要在变形循环中持续保持与柔轮外壁、交叉滚子轴承内圈的贴合状态，既不能因为刚性过大阻碍柔轮的预期形变，导致啮合齿面出现卡滞、加载阻力陡增，也不能因为刚性不足在反复交变载荷下出现塑性形变，提前引发疲劳断裂。现场装配时，该环件的内孔需要和柔轮的外圆柱定位面实现过渡配合，外周则嵌入交叉滚子轴承的内圈定位槽，轴向两端预留的间隙要经过严格校核：间隙过大，高速运转时会出现轴向窜动，传动定位精度丢失；间隙过小，柔轮发生椭圆变形时轴向延展空间不足，会在端面产生额外的挤压应力，大幅缩短构件的疲劳寿命。设计过程中首先要匹配对应型号谐波减速器的额定输出扭矩，先根据波发生器的长轴、短轴尺寸确定环件的内径基准，

　　再结合配套交叉滚子轴承的内圈安装尺寸推导外径，轴向宽度则要和柔轮的筒体支撑段长度对齐。环件的壁厚选取是整个设计的核心难点：壁厚偏大，构件的弹性模量过高，柔轮被波发生器顶推时的变形阻力上升，会让减速器的空载启动扭矩变大，机器人关节在低速微动时就容易出现爬行抖动；壁厚偏小，环件自身的结构刚性不足，在输出端承受倾覆力矩的时候，环件会发生不规则的翘曲，破坏柔轮和刚轮的齿面啮合接触区，原本设计的齿面双波啮合区域会发生偏移，轻则传动精度下降、回差超标，重则局部齿面应力集中出现断齿。选材层面这类环件通常选用高强度合金结构钢，经过调质处理获得均匀的金相组织，后续再做表面氮化或者精密磨削加工，让内外圆表面的粗糙度达到镜面级，减少和柔轮、

　　轴承配合面的摩擦损耗。在三维建模阶段，不能只绘制简单的拉伸圆环特征，需要把装配倒角、端面退刀槽、配合面的公差带都完整还原，还要预留柔轮变形时的环件微形变仿真分析余量，在运动仿真里模拟波发生器旋转一周过程中，该环件随柔轮产生的周期性径向变形，校验不同负载工况下环件的应力分布，确认最大应力点始终远低于材料的疲劳极限。很多新手设计谐波传动结构时，容易忽略这个薄壁环的形变匹配要求，直接套用普通刚性隔套的尺寸，装机后往往出现减速器运转卡顿、温升异常、精度保持性不达标的问题。这个环形构件虽然外形极简，没有复杂的齿形或者多孔特征，但它的每一处尺寸都和整个谐波减速器的传动性能直接绑定，是保障精密传动系统长期稳定运行不可或缺的基础零件。
