1吨级摆线减速卷扬牵引装置结构设计

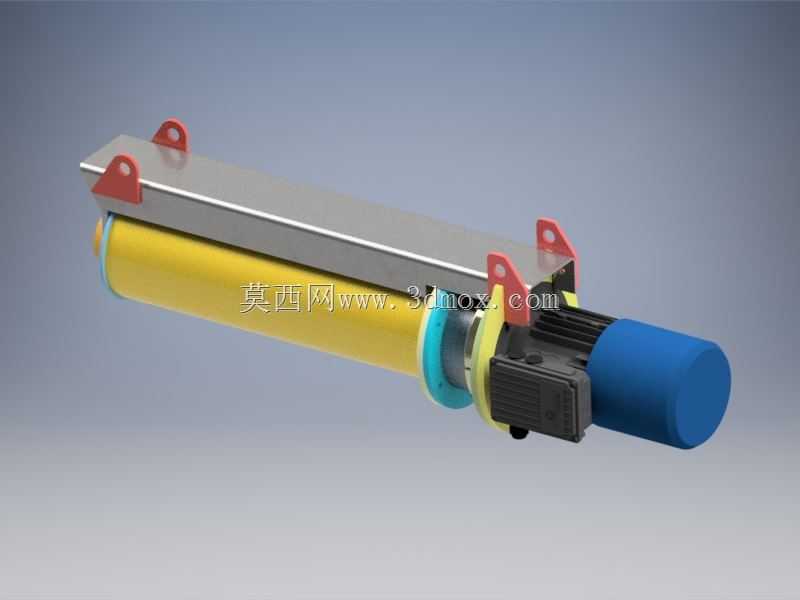

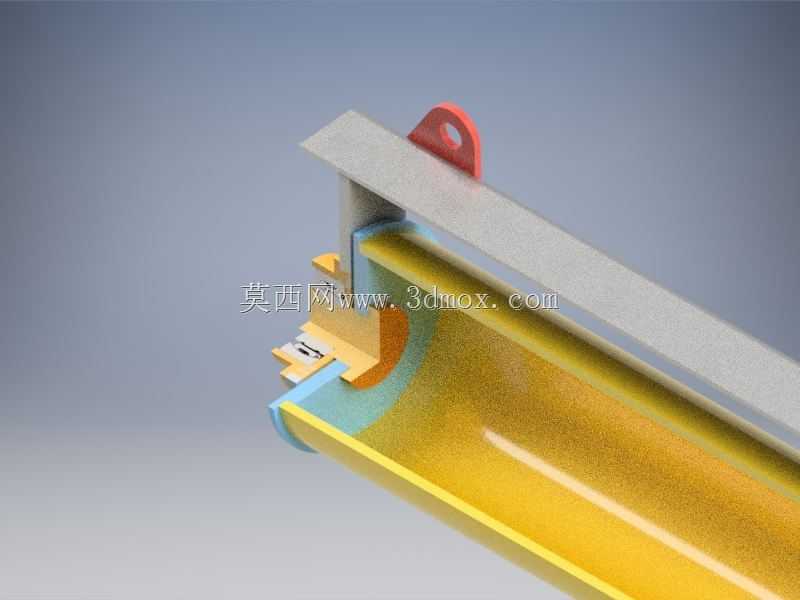

　　这款1吨额定载荷的摆线减速卷扬装置，主要面向轻型物料吊装、工位工件移位、小型设备安装牵引这类场景设计，在车间内工装件转序、户外小型设备检修吊装、仓储区域轻型货物上下架作业中都能适配，相比普通蜗轮蜗杆式卷扬结构，摆线减速结构的传动效率更高，长时间满载运行时的温升控制表现更优，不会因为持续作业出现牵引力大幅衰减的问题。从结构布局来看，驱动端直接集成摆线减速单元，没有额外的联轴器过渡连接，既压缩了整体轴向尺寸，也消除了联轴器对中偏差带来的额外振动损耗，卷筒部分采用无缝钢管卷制加工，表面做了防滑氧化处理，钢丝绳排布时不会出现乱绳咬绳的问题，卷筒两端的挡边高度经过计算，满足单层缠绕时钢丝绳不会脱出的安全要求，同时预留了双层缠绕的余量空间，

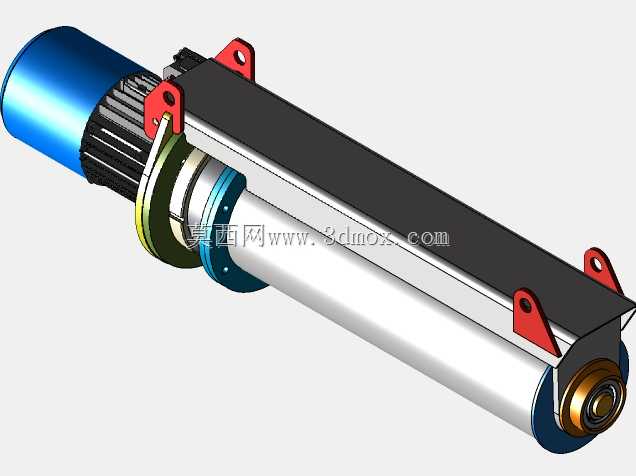

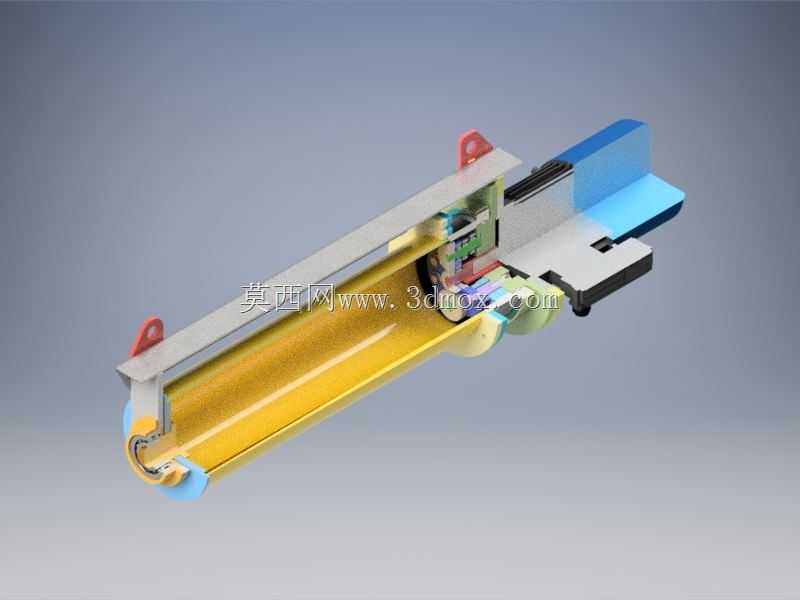

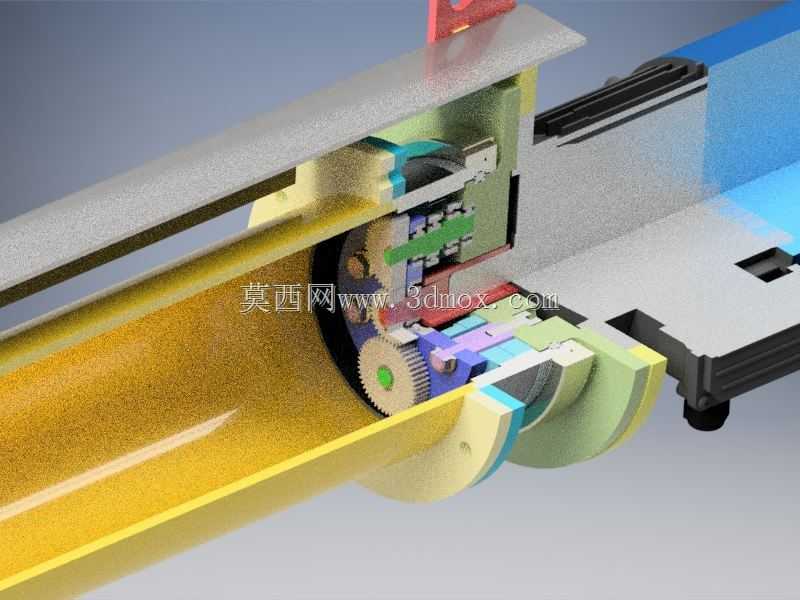

　　适配不同绳长的使用需求。安装结构上，顶部设置了四个带吊装孔的安装吊耳，吊耳采用焊接后整体去应力处理，孔位做了镗孔加工保证同轴度，既可以作为设备整体吊装的受力点，也可以直接通过螺栓将整套装置固定在机架、龙门架或者移动小车上，安装时不需要额外制作过渡连接支架，只要保证安装基础的平面度公差在2mm以内，就能满足运行时的受力要求。设计过程中优先考虑了维护便捷性，减速单元的注油孔、放油孔都设置在易操作的外侧位置，日常补油换油不需要拆解整体结构，电机接线盒的朝向可以根据安装场景调整，避免走线时出现线缆弯折半径过小的问题。卷筒与减速输出轴的连接采用花键配合，传递扭矩时的接触应力分布更均匀，相比平键连接能承受更大的冲击载荷，

　　即使在牵引过程中出现突然启停的工况，也不会出现键槽剪切断裂的故障。整体外形的径向尺寸控制在较小范围，在狭小空间内安装时不会和周边的结构件产生干涉，轴向长度根据1吨载荷对应的卷筒容绳量设计，在满足30米钢丝绳容绳量的前提下，尽可能压缩了整体长度，适配安装空间受限的作业场景。装置的制动部分集成在电机尾端，断电时自动锁止，不会出现吊重下滑的安全隐患，制动摩擦片的磨损间隙可以通过外部的调节螺母直接调整，不需要拆解电机端盖，日常维护的工作量很小。在受力校核阶段，对吊耳、卷筒轴、花键连接部位都做了满载1.25倍静载的受力仿真，应力集中区域都做了圆角过渡处理，避免长期交变载荷下出现疲劳裂纹，卷筒的壁厚选择也兼顾了轻量化和刚度要求，

　　满载时卷筒的径向变形量控制在0.1mm以内，不会因为变形导致钢丝绳卡滞。实际选型使用时，只要根据作业时的最大牵引载荷、需要的容绳量、安装空间的边界尺寸匹配对应的参数即可，这套结构的三维建模过程中，所有配合面的公差都按照实际加工要求标注，装配时的干涉检查全部完成，直接导出工程图就能用于生产加工，也可以根据具体的使用场景调整吊耳的间距、卷筒的长度，适配不同的安装机架尺寸。
