钢卷翻转承载鞍座工装结构设计

项目分类:工装 发布时间:2022-05-13 ID:634055
  • 钢卷翻转承载鞍座工装结构设计
  • 钢卷翻转承载鞍座工装结构设计
  • 钢卷翻转承载鞍座工装结构设计

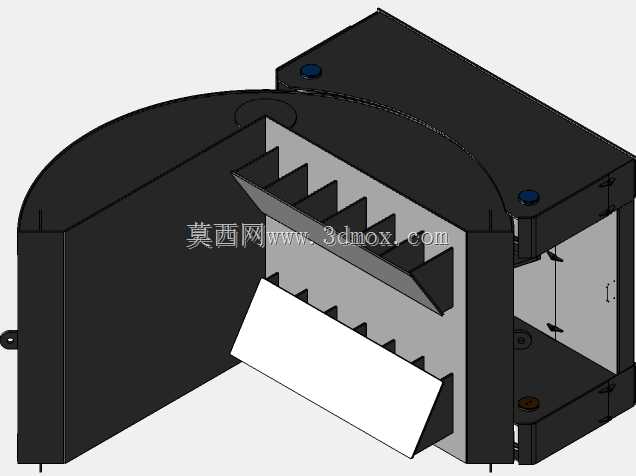

  这套结构面向冶金加工、钢材配送和卷料周转场景,核心对象是成卷钢带在车间内的承载、姿态调整与临时存放。钢卷属于典型的圆柱重型载荷,直接平放或立放在地面上既不稳定,也不利于叉车、吊具和翻转设备衔接,因此鞍座式工装需要同时解决定位、防滑、防滚、防侧向倾翻和作业开口等问题。模型中最醒目的部分是下部弧形托面,它与钢卷外圆形成线接触向小面积面接触过渡,能够把卷重分散到座体两侧,而不是让载荷集中在单一棱边。弧形半径不能随意取值,设计时通常按常用钢卷外径范围确定基准弧面,再通过衬垫或可换耐磨板适应小范围直径变化;弧面包角过小会使钢卷有滚落趋势,包角过大则会增加取放间隙控制难度,也可能妨碍吊具吊带退出。

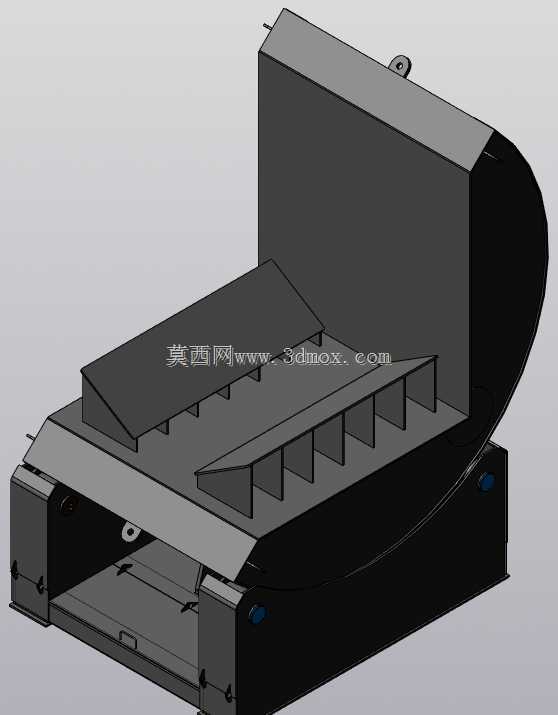

  座体后部设置较高的竖向挡壁,其作用不是单纯增加外观体量,而是在钢卷翻转、受冲击或吊放偏置时提供侧向约束。挡壁与底部弧形承托区连成整体,使水平方向推力能够传递到下部框架,避免挡壁像独立薄板一样根部受弯。模型中挡壁顶部保留吊耳结构,便于整体鞍座在车间内吊装移位;吊耳位置应尽量靠近整机重心垂线附近,否则起吊时座体容易出现明显抬头或下摆,增加现场对位风险。前部较低的开口区域则考虑了叉车臂、转运托架或辅助翻转机构进入空间,若四周围板全部封死,虽然刚性观感更强,但实际换卷和检修会非常不便。

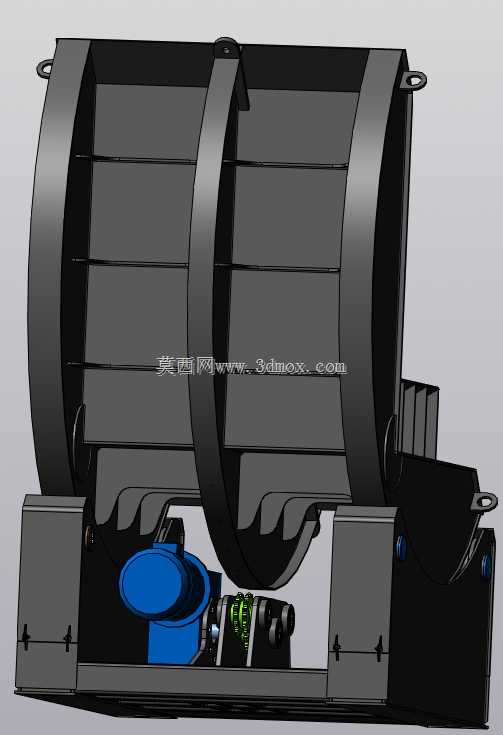

  承托面上布置了多道三角形加强肋,肋板沿载荷传递方向排列,把钢卷压力从弧面导向底部箱形框架。钢卷落座瞬间并非理想静载,尤其是行车下放对位时会产生冲击,肋板间距过大会让面板出现局部凹陷和噪声,过密又会增加焊接量与自重。比较稳妥的思路是让肋板对准底部纵梁或侧板传力路径,使每块肋板不只承担局部支撑板作用,还参与整体抗弯。底部采用箱形焊接结构,两侧封闭壳体可提高抗扭能力;端面上的开孔、接口和紧固件位置,对应检修、装配或与外部翻转驱动连接的需求。

  从实际用途看,这类鞍座可放在钢卷库区作为固定存放座,也可安装在翻转机、液压倾转台或输送回转工位上。若用于翻转作业,钢卷需要由卧式卷态转换为立式卷态,或由立卷过渡到卧卷,鞍座在转动过程中必须保持卷料中心相对稳定。弧形托面负责限制径向滚动,后挡壁负责限制轴向窜动,前端压板或挡块则在倾角变化时防止钢卷向外滑出。模型中前部斜向压板与多道分隔肋形成阶梯式约束,适合在托面上放置垫块、耐磨条或辅助定位件,使不同带宽的钢卷都能获得足够支承。

  外形尺寸方面,设计边界主要由钢卷外径、轴向宽度、最大卷重和作业设备通道共同决定。鞍座宽度需覆盖钢卷轴向接触区,两端留出吊具或叉车操作余量;高度则要平衡稳定性与取放便利性,挡壁过高会干涉吊链,过低又不能有效阻挡倾翻。底部框架的外接轮廓应与现场基础螺栓、翻转台法兰或叉车搬运尺寸匹配,安装面需要预留平面加工或垫板调整位置,避免焊接变形导致多点悬空。对于重型工况,弧面与钢卷接触区还应增加可更换耐磨衬板,衬板通过沉头螺栓固定,磨损后不必整体更换座体。

  建模时需要重点表达焊缝分区、板厚差异、肋板连续性和吊装点强度。外观上的黑色壳体并非装饰罩,而是承载框架的一部分;内部肋板走向决定了维修可达性与落料清理空间。钢卷库区常存在氧化铁皮、油污和切削液,底部若完全封闭容易积存杂物,因此端板开孔和下部间隙既要满足检修,也要兼顾清理。整体结构强调厚重、稳定和可焊性,所有约束都围绕圆柱卷料在静态存放与动态翻转中的安全定位展开。
