工业铝型材开放式设备机架框架结构

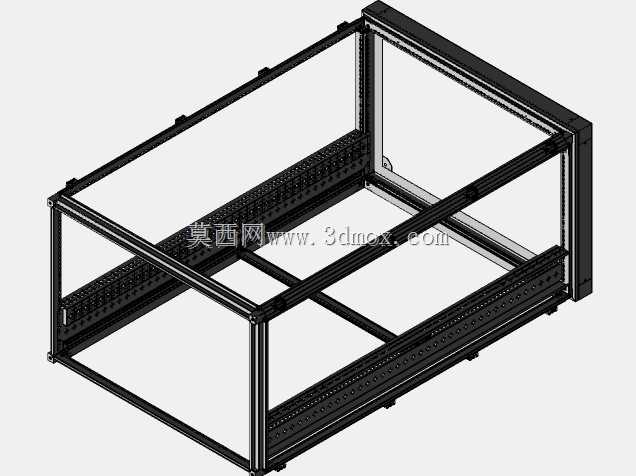

　　这套框架结构采用工业铝型材拼装成型，整体为开放式矩形立体机架，主要用于自动化产线、检测工位、通讯设备承载以及实验测试平台的基础搭建。从现场布置角度看，这类骨架并不承担封闭防护功能，而是把安装基准、走线空间、部件固定和后期改造便利性放在首位，设备的电气元件、传动模组、检测仪器或通讯终端可以分层固定在框架内侧与外侧，四周留出的开放面便于操作人员接线、调试和维护。

　　框架的长宽高边界在建模时按975×725的主体安装面进行控制，实际落地前还需要结合支脚高度、门板厚度、外装护板以及周边输送线高度复核净空。底部型材形成连续承托边，可放置底板、托盘或较重的功能模块；上部横梁用于限定整机外形，并为吊装、顶部走线和辅助机构安装提供连接点。框架四角通过专用角件和紧固件连接，竖梁与横梁之间保持正交关系，避免装配后出现对角线偏差，影响后续面板安装和设备对中。

　　设计思路上，该结构没有采用焊接钢板机架，而是选择标准化铝型材体系，优势在于截面孔槽规则、切割长度可控、装配过程可逆。对于小批量设备或需要频繁调整工位的车间，型材框架可以在不重新焊接的情况下增减横梁、移动安装板和改变层距。框架前后两侧预留了较大的敞开区域，既方便设备运行时观察内部状态，也能为散热气流提供通道；若后续需要安全防护，可在型材槽内嵌入亚克力板、钣金门或金属网板，原有骨架不需要大幅改动。

　　从受力路径分析，竖向载荷通过上层安装板传递到横梁，再由四角竖梁向下传导至底部支脚。中部增设的横向支撑把长跨距框架分成多个受力区段，可减少台面放置重物后的挠曲，也能提高整体抗扭刚度。型材侧面的通长T型槽是整个机架的关键结构特征，螺栓可沿槽道滑动定位，适合固定导轨、阀岛、接线端子排、传感器支架、铰链和门锁等附件。与钻孔焊接机架相比，这种槽道固定方式对设计变更更友好，设备调试阶段发现干涉时，能够快速调整附件位置。

　　在通讯及电子设备场景中，该框架可作为开放式机柜骨架使用，内部按层安装服务器、交换设备、测试板卡或电源模块；在自动化设备场景中，它又可作为小型装配工位的基体，外围搭配防护栏、按钮盒、三色灯和人机界面。安装边界需要重点关注三个方面：一是底部支脚与地面接触点的水平度，若地面不平，应选用可调脚杯补偿；二是后侧与墙面的距离，需预留线缆弯曲半径和维护空间；三是框架顶部与厂房管线、照明或起重设备的安全间距，避免吊装或检修时发生碰撞。

　　建模过程中，型材端部连接、角件避让、槽口方向和横梁标高都需要保持一致。若槽道方向布置错误，后期门板铰链、线槽和安装板可能无法固定；若横梁标高与内部设备模块不匹配，则会造成螺钉孔错位。框架内部还应根据设备重量决定是否增加中间纵梁，特别是在放置变压器、电机、重型电源或气动组件时，不能只依靠外框承受集中载荷。走线方面，可利用型材槽道安装线槽或扎带，使动力线、信号线和气管沿框架边缘规整布置，减少运动部件干涉。

　　整体来看，这类铝型材框架强调的是模块化承载与灵活扩展，结构外形简洁，但对尺寸链、连接方式和安装空间的要求并不低。合理的型材规格、支撑间距和附件布局，能够让机架在保证刚度的同时控制重量，并为设备装配、维护和后续升级留下充足余量。
