通讯设备调节旋钮塑胶操作件

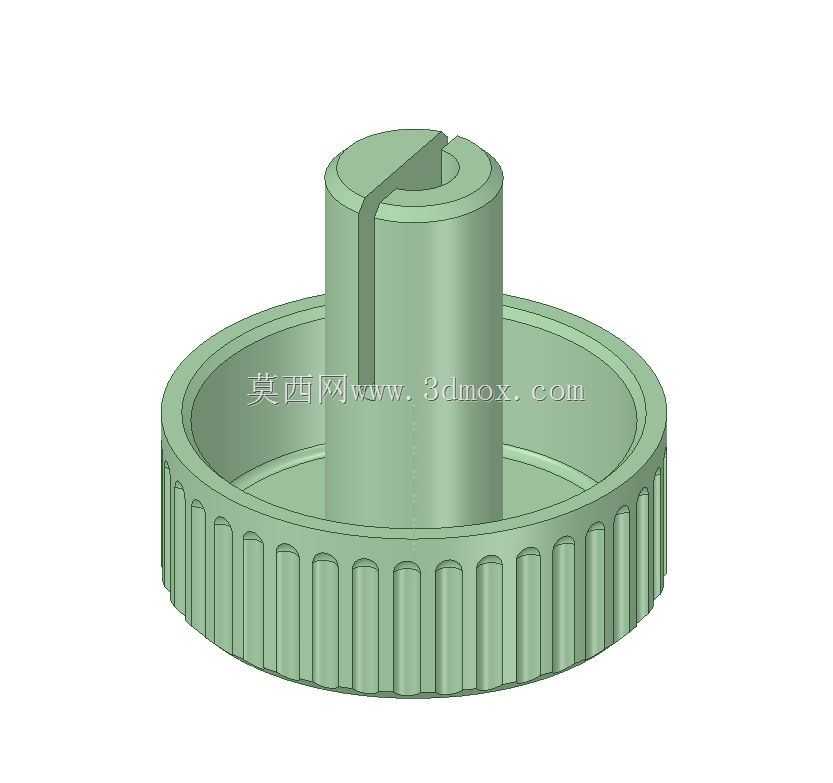

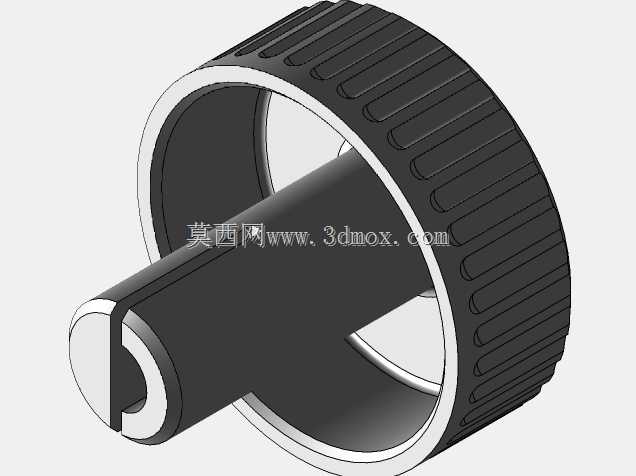

　　该旋钮属于通讯终端及小型电子设备上常用的手动调节操作件，整体采用盘式握持结构，外侧圆周布置连续竖向防滑筋，手指转动时可获得稳定摩擦力，即使在设备面板空间紧凑、操作者戴薄手套或手部有轻微汗湿的情况下，也能完成档位切换、音量调节、参数微调等动作。零件中心设置带开口槽的圆柱插接轴，开口结构使轴部具备微量弹性变形能力，装配时可压入配套电位器、编码器或调节杆的D型轴、开槽轴上，既保证周向止转，又能通过材料回弹形成适度抱紧，减少长期转动后的松脱风险。

　　从实际使用场景看，这类旋钮常见于通讯电台、测试仪器、控制面板、音频设备及工业手持终端，操作者通过旋转外圈改变内部电位器阻值或编码器脉冲，从而实现频率、音量、灵敏度、阈值等参数设定。盘形外缘直径大于中心轴座，手指施力半径较大，转动相同角度时所需扭矩更低，适合频繁微调；外圈防滑筋沿轴向贯通，筋条之间形成浅槽，既能增加触感边界，也便于模具侧向脱模和后期批量注塑生产。

　　结构设计上，下部为带环形内腔的圆盘壳体，内腔可容纳电位器轴套、锁紧螺母或少量装配间隙，使旋钮安装后贴近面板，避免轴部外露过长。中心柱高度高于外圈盘面，顶部开槽直接与调节轴配合，槽口方向可作为装配对位标识；中心柱与圆盘底板之间形成连续承托，旋转扭矩从外圈经盘体传递到中心轴，受力路径短，薄壁区域不易出现应力集中。外缘防滑筋采用等间距布置，筋顶略带过渡，避免锐边造成触感不适，也降低注塑填充时末端缺料的概率。

　　安装边界方面，建模时需重点控制中心孔或开槽轴的配合尺寸、中心柱外径、旋钮总高、盘体外径以及盘面到设备面板的贴合间隙。外圈直径决定手指接触面积和操作力矩，应与面板上相邻按键、接口保持足够间距，防止转动时干涉；中心柱高度需匹配电位器轴伸出长度，插入过浅会导致咬合不足，插入过深则可能顶压内部元件。底部环形腔应避开面板焊点、紧固螺钉和凸起标识，内腔壁厚尽量均匀，以控制塑胶件冷却收缩和缩痕。

　　三维结构处理时，可先构建回转主体，再切除中心槽与底部空腔，最后阵列外周防滑筋；拔模方向沿旋钮轴线，外圈筋条、中心柱外壁和内腔壁均需保留合理拔模斜度。顶部开槽边缘、盘体与中心柱交接处、防滑筋根部应设置小圆角，以分散装配和扭转应力。若用于表面外观件，还可在盘顶面增加细纹理或标识平面，但不应影响手指握持区域；若设备需要防误碰，可在面板周围设置限位沉台，使旋钮外缘低于面板边界。该件结构简洁、功能明确，适合作为通讯设备人机交互操作件进行结构校核、装配干涉检查和注塑工艺分析。
