1600x600x600开放式电气机柜焊接框架

　　这套框架结构面向工业低压配电、车间动力转接以及弱电通讯柜的内部承载需求，整体外轮廓尺寸为1600mm高、600mm宽、600mm深，属于落地式柜架的常规规格。现场排布时，柜体左右两侧需要预留至少500mm的检修开门空间，背部距墙不宜小于600mm，方便后期母线排走线、端子排维护以及散热风道组织；如果并排多台拼柜使用，框架侧梁上预留的拼接孔位可以直接配合M8螺栓完成邻柜固定，底部则通过地脚槽钢与预埋钢板焊接或膨胀螺栓固定，单架承重设计按内部安装元器件总质量不超过300kg校核。

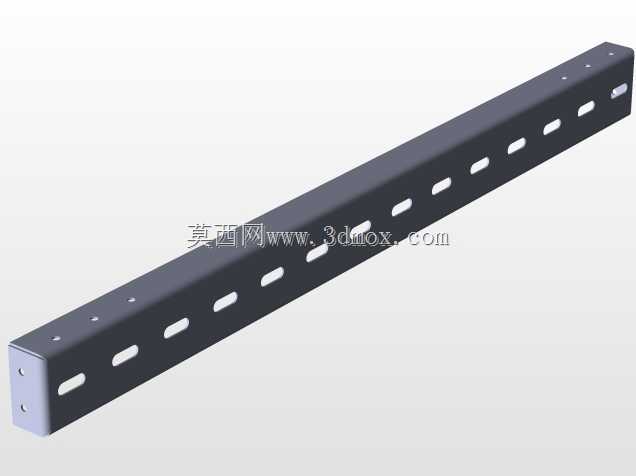

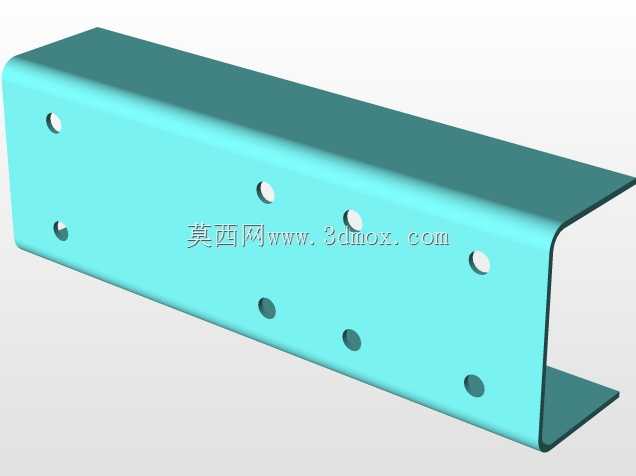

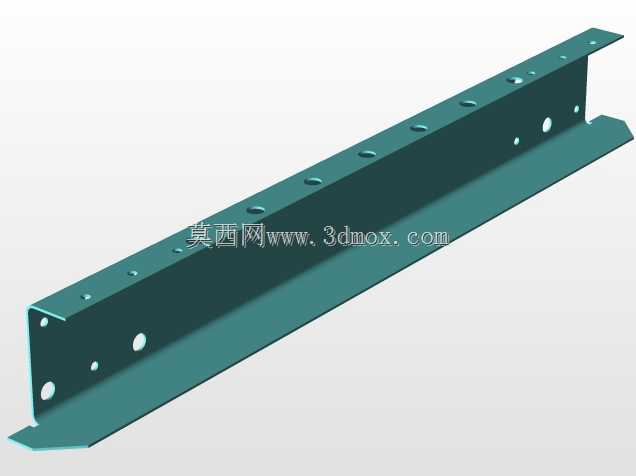

　　从结构组成来看，这套模型只保留了柜架的主体受力骨架：四根主立柱采用折弯型钢制作，截面带加强翻边，立柱沿高度方向冲制了连续的模数化安装孔，孔距按照25mm标准模数排布，适配市面上主流的横梁、层板、安装梁调节位置。顶部由四根顶梁围合形成矩形边框，顶梁内侧预留了吊装孔与顶板固定孔，既可以在车间组装完成后整体吊装转运，也能在后期加装顶盖、风机单元或者顶部走线槽。底部对应设置底框，底梁上开有地脚固定孔、电缆进线孔以及底板安装位，现场施工时动力电缆可以从底部框架的预留区域直接进入柜内，避免在侧板上额外开孔破坏防护性能。

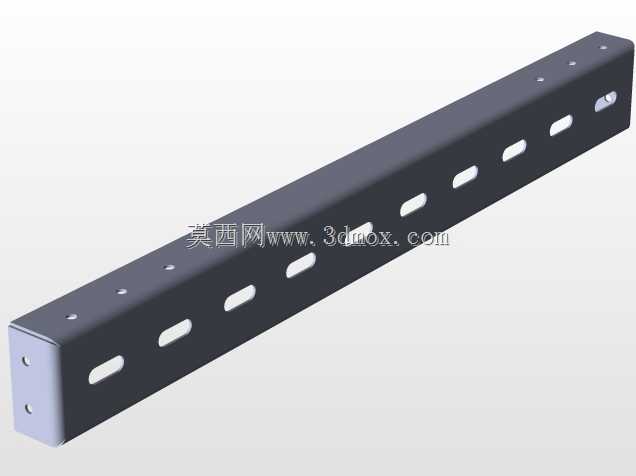

　　框架内部设置了多层横向支撑梁，这些横梁并非简单的装饰件，而是承担安装板固定、元器件承重以及整体抗扭的作用。实际使用中，断路器、接触器、继电器模组、接线端子排等元器件通常先固定在整块安装背板上，再将背板锁附到框架的横向安装梁上；横梁的位置可以根据元器件的高度灵活调整，比如上部布置微型断路器与信号端子，中部布置塑壳断路器与母排，下部布置电缆固定夹与接地排，充分利用1600mm的高度空间。模型中特意省略了横向活动立柱与可拆安装面板，这一处理方式对应实际生产中的两种场景：一是框架出厂后由集成商根据项目图纸自行配置内部安装件，二是用于旧柜改造时替换锈蚀变形的旧骨架，保留原有面板与元器件，降低改造成本。

　　设计思路上，这套骨架优先保证刚性与装配互换性。主立柱与上下横梁之间采用焊接连接，焊后整体去应力处理，减少长期承重后的变形；框架的前、后、左、右四个立面均预留了面板、侧板、柜门的安装螺孔，孔位位置与通用柜型的门板铰链、锁杆安装尺寸匹配，后期可以根据防护等级需求加装钢板门、玻璃视窗门或者通透式网孔门。针对柜内发热问题，骨架的开放式结构不会阻挡空气对流，若设备发热量较大，可在顶框加装排风单元、底框加装进风滤网，利用框架本身的六面空间形成自下而上的散热风道；若用于粉尘较多的车间，则在框架外全覆盖密封板材，配合密封条即可达到较高的防护等级。

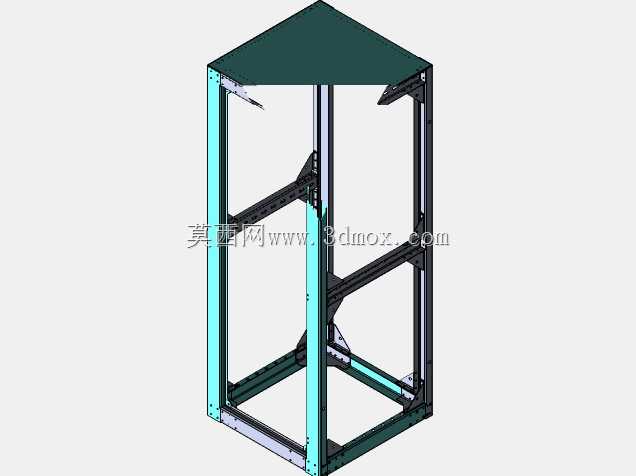

　　在三维建模层面，整套结构完整还原了型钢折弯轮廓、焊接搭接位置、安装孔阵列以及边角加强筋，骨架的棱角处做了工艺倒角，避免现场装配时划伤线缆与操作人员。框架的青色高亮部分对应表面喷塑前的镀锌处理层，黑色部分为焊接成型的结构型钢，不同颜色区分也方便在工程图中分别标注材质与表面处理要求。对于结构工程师而言，这套骨架可以直接作为柜类设备的基础载体，在其上追加门板、侧板、内部安装板、电气元器件等子装配，快速完成整柜的方案布局；对于钣金加工人员，模型中所有梁的截面、孔位、搭接关系都清晰可查，能够直接提取尺寸进行折弯、冲孔与焊接工装的设计，减少现场放样的误差。

　　实际落地场景中，这类框架广泛应用在工厂车间的动力配电柜、自动化生产线的PLC控制柜、楼宇地下层的照明配电柜以及数据机房的网络配线柜。不同场景下只需要在统一骨架基础上调整内部安装件：配电场景加厚母排支撑梁，自动化场景增加PLC导轨与线槽安装位，通讯场景则加装19英寸标准安装角规，框架本身的尺寸与安装边界保持不变，具备很强的通用适配能力。
